Teknik Özellikler
Ana
| Ürün ya da bileşen tipi |

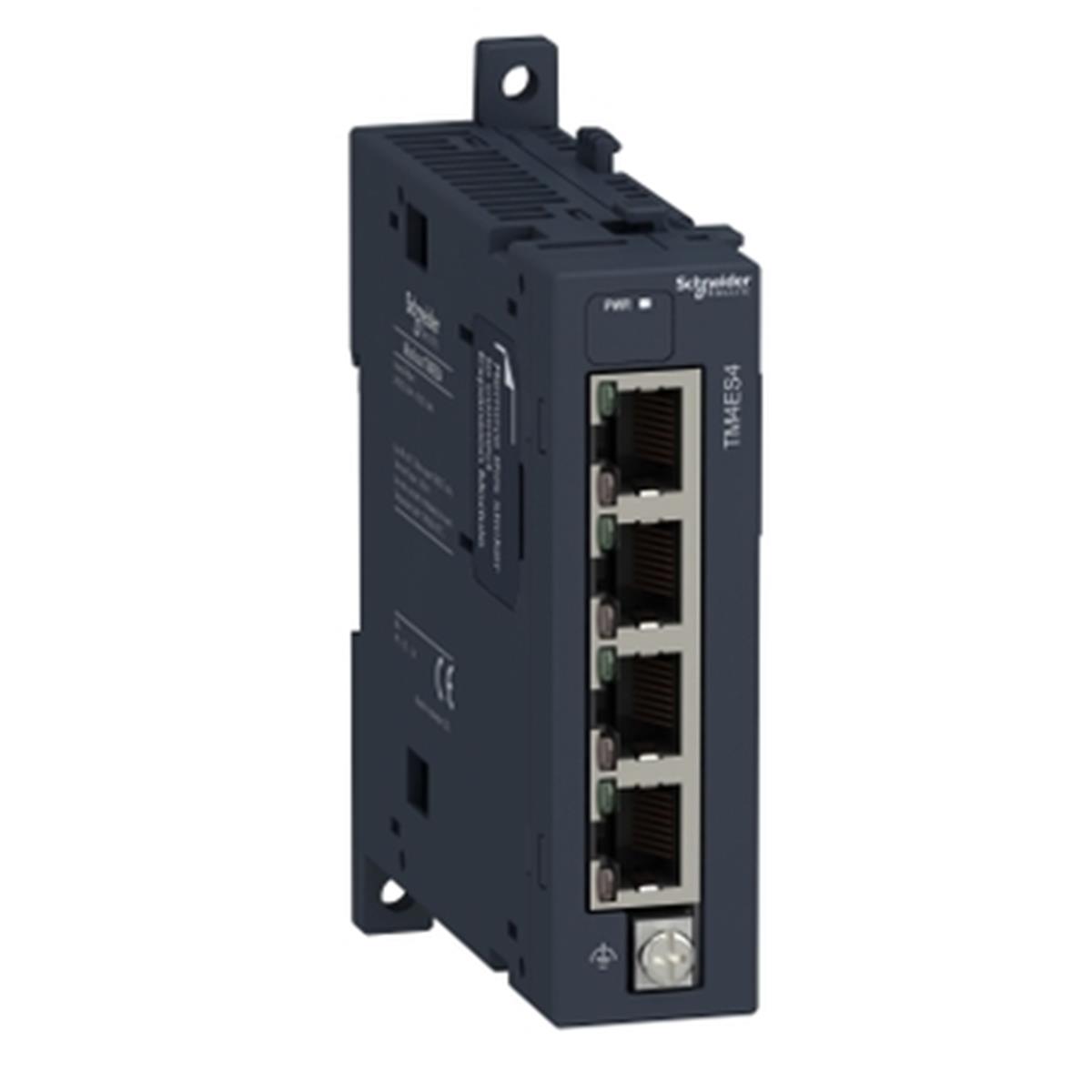

Ethernet yönetilmeyen anahtar |
Tamamlayıcı
| seri uyumluluğu |
Modicon M251
Modicon M241 |
| ürün uyumluluğu |
Modicon M241 lojik kontrolör
Modicon M251 lojik kontrolör |
| akım tüketimi |
360 mA -de 5 V DC için haberleşme veriyolu |
| entegre bağlantı tipi |
Ethernet: 4 RJ45 konnektör |
| iletim hızı |
10, 100 Mbit/sn |
| port Ethernet |
10BASE-T/100BASE-TX - 4 port(lar) bakır kablo |
| web hizmetleri |
Web sunucusu |
| haberleşme hizmeti |
Modbus TCP sunucusu
Modbus TCP slave cihazı
FTP
NGVL
Izleme
IEC VAR ERİŞİMİ
Programlama
SNMP
Modbus TCP istemcisi
Indirme
Bellenim yükseltme
Ethernet/IP slave cihazı
DHCP istemcisi |
| bağlantıların maksimum sayısı |
8 Modbus sunucusu
16 Ethernet/IP cihazı |
| haberleşme port protokolü |
Ethernet IP/Modbus TCP
TCP (İletim Denetimi Protokolü)
UDP (Kullanıcı Veri Birimi Protokolü)
SNMP |
| yedekleme |
Hayır |
| yerel sinyalleme |
PWR: 1 LED (yeşil)
Ethernet bağlantısı: kanal başına 1 LED (yeşil/sarı)
Ethernet port etkinliği: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı |
RJ45 4 konnektör Ethernet ağı bağlantısı için
Vida konnektörü terminal fonksiyonel toprağı bağlamak için |
| İşaretleme |
CE |
| kesinti dayanımı |
1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV G/Ç diferansiyel mod 'e uygunEN/IEC 61000-4-5 |
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
| Genişlik |
25 mm |
| Yükseklik |
90 mm |
| Derinlik |
90 mm |
| Ürün ağırlığı |
0,125 kg |
Ortam
| Standartlar |
UL 508
EN/IEC 61131-2 |
| Ürün sertifikaları |
CULus
C-Tick |
| elektrostatik deşarja direnç |
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
8 kV havada 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
6 kV kontakta 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç |
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1,5 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon |
Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 60...54 dBμV/m QP -de 30…100 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Yayılmalı emisyonlar - test seviyesi: 24 dBμV/m QP -de 156…165 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 80...50 dμV/m QP -de 150…30000 kHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Yayılmalı emisyonlar - test seviyesi: 54 dBμV/m QP -de 100…2000 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| çalışma için ortam hava sıcaklığı |
-10…55 °C yatay kurulum
-10…50 °C dikey kurulum |
| Depolama ortam koşulları |
-25…70 °C |
| bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi |
IP20 koruyucu kapak yerindeyken |
| kirletme derecesi |
2 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
1 mm -de 5…13,2 Hz üzerinde simetrik ray
3 gn -de 8,7…150 Hz üzerinde simetrik ray
1 mm -de 5…13,2 Hz üzerinde panel montajı
0,7 gn -de 13,2…100 Hz üzerinde panel montajı |
| darbe dayanımı |
15 gn için 11 ms |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
210,0 g |
| Paket 1 Yükseklik |
5,635 cm |
| Paket 1 genişliği |
11,532 cm |
| Paket 1 Uzunluk |
17,033 cm |
| Birim paket türü 2 |
S03 |
| Paketteki birim sayısı 2 |
20 |
| Paket 2 Ağırlığı |
5,04 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
