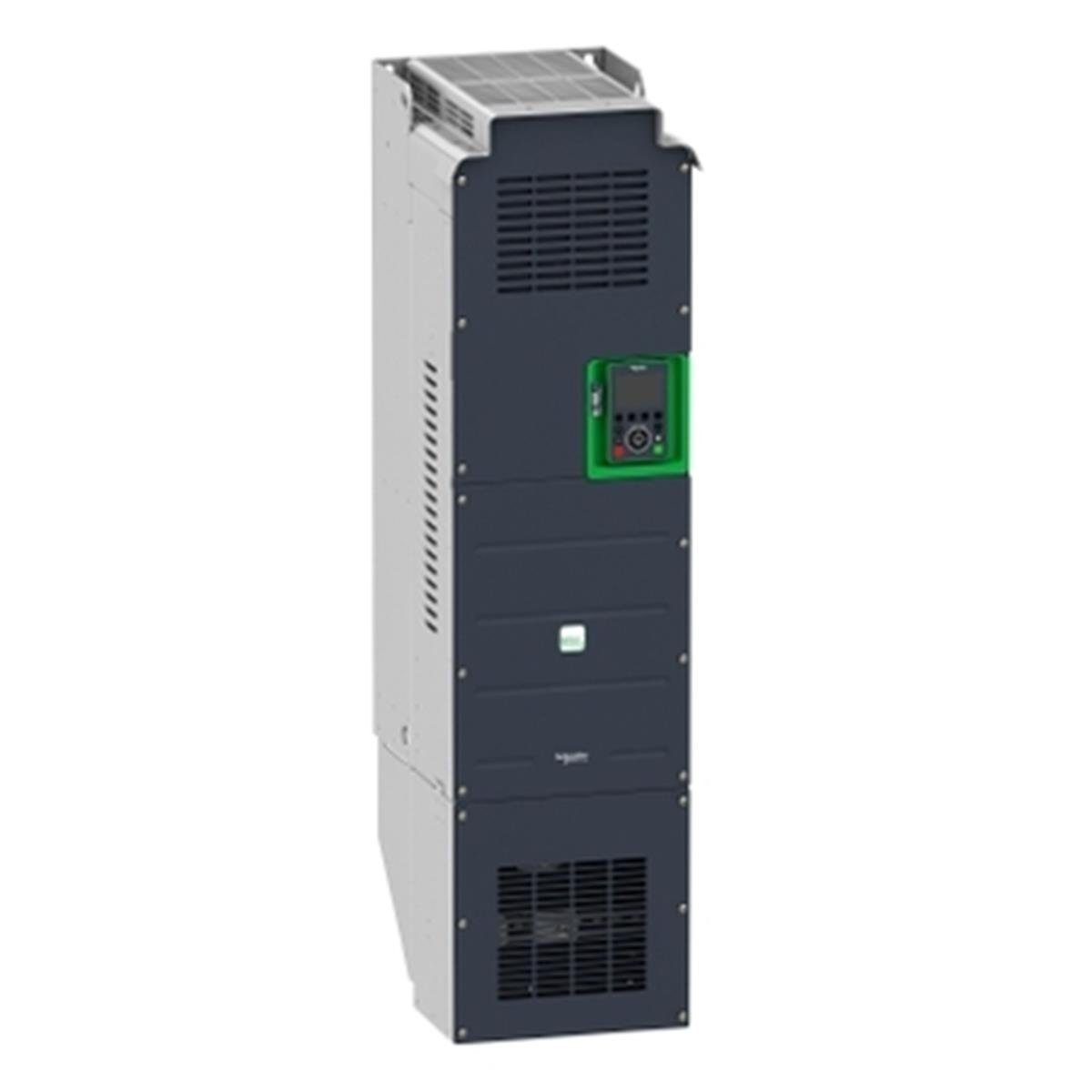

Teknik Özellikler
Ana
| Ürün serisi |
Altivar Process ATV900 |
| cihaz uygulaması |
Endüstriyel uygulama |
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
| ürün varış yeri |
Senkron motorlar
Asenkron motorlar |
| ürüne özel uygulama |
Process for industrial |
| model |
Standart tip
Fren kesicisiz |
| şebeke faz sayısı |
3 faz |
| Montaj Tipi |
Duvara monte |
| haberleşme port protokolü |
Ethernet/IP
Modbus seri
Modbus TCP |
| [Us] nominal besleme gerilimi |
380...480 V - 15...10 % |
| motor gücü kW |
110,0 kW için normal şart
90,0 kW için Ağır şart |
| motor gücü hp |
150,0 hp için normal şart
125,0 hp için Ağır şart |
| sürekli çıkış akımı |
211 A -de 2,5 kHz için normal şart
173 A -de 2,5 kHz için Ağır şart |
| EMC filtresi |
Entegre
With EMC plate option |
| IP koruma sınıfı |
IP21 |
| koruma sınıfı |
UL tip 1 |
| option module |
Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
iletişim modülü için Ethernet Powerlink |
| Dijital giriş lojiği |
16 önceden ayarlı hız |
| asenkron motor kontrol profili |
Sabit tork standartı
Optimum moment modu
Değişken moment standardı |
| senkron motor kontrol profili |
Sabit mıknatıslı motor
Synchronous reluctance motor |
| maximum output frequency |
599 Hz |
| anahtarlama frekansı |
1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı |
2,5 kHz |
| hat akımı |
201,0 A -de 380 V (normal şart)
170,0 A -de 380 V (Ağır şart)
165,0 A -de 480 V (normal şart)
143,0 A -de 480 V (Ağır şart) |
| görünen güç |
121,8 kVA -de 480 V (normal şart)
102,6 kVA -de 480 V (Ağır şart) |
| maksimum geçici akım |
253 A süresince 60 s (normal şart)
259,5 A süresince 60 s (Ağır şart) |
| Şebeke frekansı |
50...60 Hz |
| muhtemel hat Isc |
50 kA |
Tamamlayıcı
| Dijital giriş sayısı |
10 |
| Dijital giriş tipi |
DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm |
| Dijital çıkış sayısı |
2 |
| Dijital çıkış tipi |
Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA |
| analog giriş sayısı |
3 |
| analog giriş tipi |
AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit |
| analog çıkış sayısı |
2 |
| analog çıkış tipi |
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit |
| röle çıkış sayısı |
3 |
| röle çıkış tipi |
Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles |
| maksimum anahtarlama akımı |
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC |
| minimum anahtarlama akımı |
Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC |
| fiziksel arayüz |
Ethernet
2 telli RS 485 |
| konnektör tipi |
2 RJ45
1 RJ45 |
| erişim yöntemi |
Slave Modbus TCP |
| iletim hızı |
10, 100 Mbits
4.8 kbps
9600 bit/s
19200 bit/s |
| iletim çerçevesi |
RTU |
| adreslerin sayısı |
1…247 |
| veri biçimi |
8 bit, yapılandırılabilir tek, çift veya paritesiz |
| polarizasyon tipi |
Empedans yok |
| 4 quadrant operation possible |
False |
| hızlanma ve yavaşlama rampaları |
Linear adjustable separately from 0.01...9999 s |
| motor kayma kompanzasyonu |
Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük
Ayarlanabilir
Bastırılabilir |
| durana kadar frenleme |
DC enjeksiyon ile |
| brake chopper integrated |
False |
| Maksimum Giriş Akımı |
201,0 A |
| maximum output voltage |
480,0 V |
| relative symmetric network frequency tolerance |
5 % |
| base load current at high overload |
173,0 A |
| base load current at low overload |
211,0 A |
| W cinsinden güç dağılımı |
Zorlamalı konveksiyon: 2511 W -de 380 V 2,5 kHz
Doğal konveksiyon: 309 W -de 380 V 2,5 kHz |
| with safety function Safely Limited Speed (SLS) |
True |
| with safety function Safe brake management (SBC/SBT) |
True |
| with safety function Safe Operating Stop (SOS) |
False |
| with safety function Safe Position (SP) |
False |
| with safety function Safe programmable logic |
False |
| with safety function Safe Speed Monitor (SSM) |
False |
| with safety function Safe Stop 1 (SS1) |
True |
| with sft fct Safe Stop 2 (SS2) |
False |
| with safety function Safe torque off (STO) |
True |
| with safety function Safely Limited Position (SLP) |
False |
| with safety function Safe Direction (SDI) |
False |
| koruma tipi |
Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü |
| Set başına Miktar |
1 |
| Genişlik |
320 mm |
| Yükseklik |
852 mm |
| Derinlik |
393 mm |
| Ürün ağırlığı |
82 kg |
| elektrikli bağlantı |
Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 2 x 50...3 x 120 mm²/AWG 1/0...300 kcmil
Motor: vidalı terminal 2 x 50...3 x 120 mm²/AWG 1/0...300 kcmil
DC barası: vidalı terminal 2 x 50...3 x 120 mm²/AWG 1/0...300 kcmil |
| iletim hızı |
10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| değiştirme modu |
Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP |
| veri biçimi |
8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri |
| polarizasyon tipi |
Empedans yok için Modbus seri |
| adreslerin sayısı |
1…247 için Modbus seri |
| besleme |
Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması |
| yerel sinyalleme |
Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı) |
| giriş uyumluluğu |
DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 |
| Dijital giriş lojiği |
Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1) |
| örnekleme süresi |
2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış |
| doğruluk |
+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış |
| doğrusallık hatası |
AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış |
| yenileme süresi |
Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
| yalıtım |
Güç ve kontrol arasındaki terminaller |
Ortam
| çalışma yüksekliği |
<= 1000 m olmadan
1000...4800 m 100 m başına % 1 akım düşüşüyle |
| Çalışma konumu |
Dikey +/- 10 derece |
| Ürün sertifikaları |
UL
CSA
TÜV |
| İşaretleme |
CE |
| Standartlar |
UL 508C
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1 |
| maximum THDI |
<48 % tam yük 'e uygunIEC 61000-3-12 |
| montaj stili |
Muhfazalı |
| elektromanyetik uyumluluk |
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 |
| environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3
Class 3S3 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) |
150 m/s² at 11 ms |
| maximum acceleration under vibrational stress (during operation) |
10 m/s² at 13...200 Hz |
| maximum deflection under vibratory load (during operation) |
1.5 mm at 2...13 Hz |
| permitted relative humidity (during operation) |
Class 3K5 according to EN 60721-3 |
| soğutma havası hacmi |
600 m3/h |
| aşırı gerilim kategorisi |
III |
| düzenleme döngüsü |
Ayarlanabilir PID regülatör |
| yalıtım direnci |
> 1 MOhm 1 dakika için topraklamaya 500 V DC |
| gürültü seviyesi |
69,9 dB 'e uygun86/188/EEC |
| titreşim direnci |
1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| çevresel özellik |
Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3
Toz kirliliği direnci sınıf 3S3 'e uygunEN/IEC 60721-3-3 |
| bağıl nem |
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı |
-15…50 °C (olmadan)
50…60 °C (değer kaybı faktörü ile) |
| gürültü seviyesi |
69,9 dB |
| kirletme derecesi |
2 |
| ambient air transport temperature |
-40…70 °C |
| Depolama ortam koşulları |
-40…70 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
75,2 kg |
| Paket 1 Yükseklik |
65 cm |
| Paket 1 genişliği |
47,5 cm |
| Paket 1 Uzunluk |
103 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
