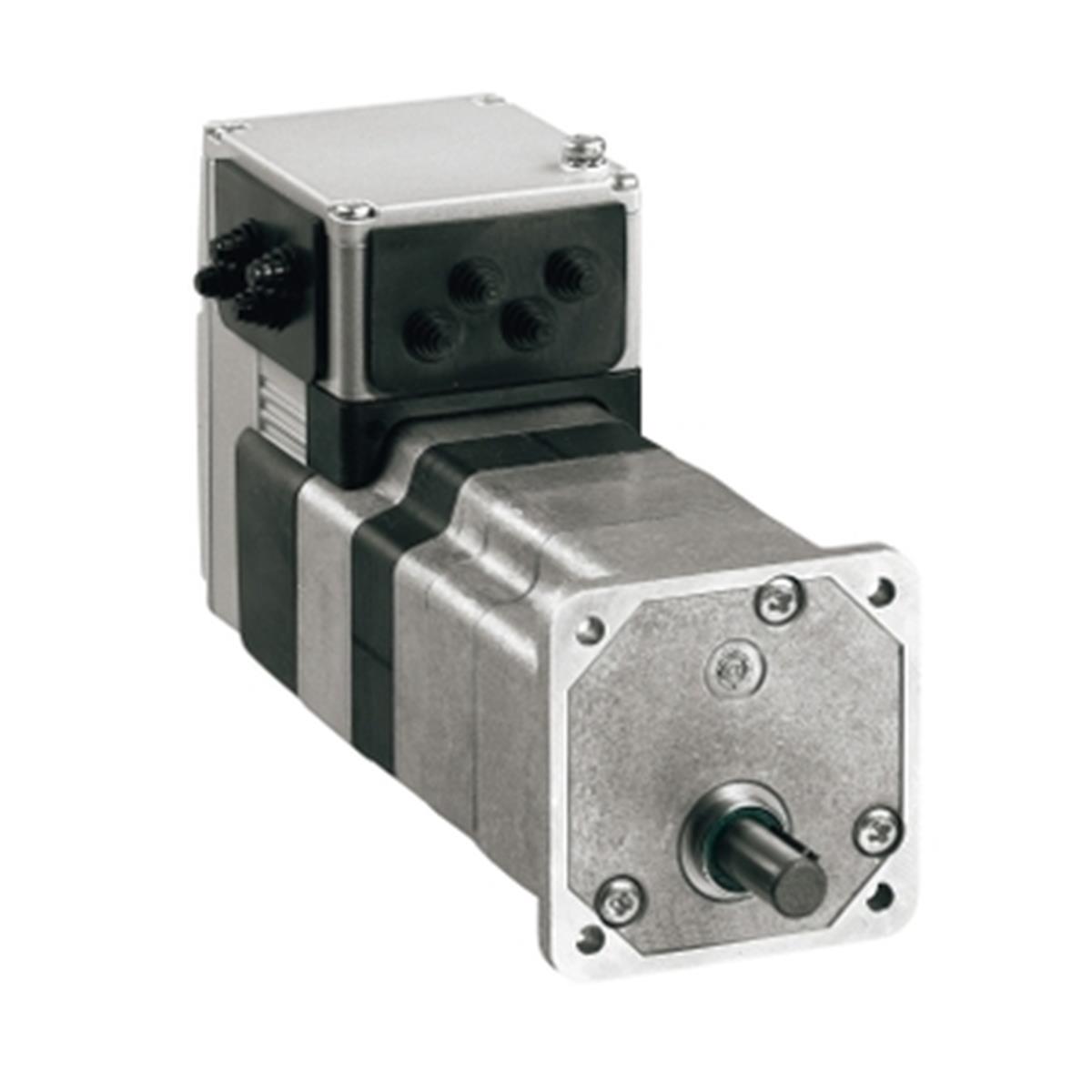

ILE1F661PB1A2 Schneider Electric ILE1F661PB1A2 Fırçasız Dc Motor 24..36 V - Canopen Ds301 - U = 174 Mm - 38:1
SCHNEIDER ELECTRIC

Schneider Electric ILE1F661PB1A2 Fırçasız Dc Motor 24..36 V - Canopen Ds301 - U = 174 Mm - 38:1 (ILE1F661PB1A2)

İndirim Oranı : %56 İndirim
KDV Dahil : €1.705,20
İndirimli : €626,85  + KDV
KDV Dahil : ₺27.417,07
TL Fiyat : ₺22.847,55(₺4.569,51 + KDV)
Barkod : 3389119222327
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Sorular (0) ve Cevaplar (0)

Teknik Özellikler



Ana
Ürün serisi Lexium entegre sürücü
Ürün ya da bileşen tipi Hareket entegre sürücü
Ürün grubu ILE
motor tipi Fırçasız dc motor
motor kutuplarının sayısı 6
fazların ağ sayısı Monofaze
[Us] nominal besleme gerilimi 24 V
36 V
Şebeke tipi DC
haberleşme arayüzü CANopen DS301, entegre
uzunluk 174 mm
sargı tipi Orta hızlı dönüş orta düzey moment
elektrikli bağlantı Baskılı devre kartı konnektörü
frenleme Olmadan
dişli kutusu tipi Düz dişli, 3 aşamalı
azalma oranı 38:1 (75:2)
nominal hız 107 rpm -de 24 V
128 rpm -de 36 V
nominal tork 5,8 N.m -de 24 V
6 N.m -de 36 V
Tamamlayıcı
iletim hızı 50, 100, 125, 250, 500, 800 ve 1000 kbauds
montaj desteği Flanş
motor flanş boyutu 66 mm
motor yığını sayısı 1
ortalama bilezik çapı 16 mm
ortalama bilezik derinliği 4 mm
montaj deliklerinin sayısı 4
montaj delik çapı 4,4 mm
montaj deliklerinin dairesel çapı 73,54 mm
geri besleme tipi BLDC enkoder
şaft ucu Kilitli
ikinci şaft Ikinci şaft ucu olmadan
şaft çapı 10 mm
şaft uzunluğu 25 mm
anahtar genişliği 16 mm
besleme gerilimi limitleri 18…40 V
akım tüketimi 7000 mA tepe
5500 mA maksimum sürekli
ilgili sigorta değeri 10 A
giriş/çıkış tipi 4 sinyal (her biri giriş ya da çıkış olarak kullanılabilir)
gerilim durumu 0 garantili -3...4.5 V
gerilim durumu 1 garantili 15...30 V
Dijital giriş akımı 10 mA 24 V on/STO_A'da için güvenlik girişi
3 mA 24 V on/STO_B'de için güvenlik girişi
2 mA 24 V'ta için 24 V sinyal arayüzü
Dijital çıkış gerilimi 23...25 V
maksimum anahtarlama akımı 100 mA çıkış başına
200 mA toplam
Koruma türü Güvenli tork kapatma
Çıkış geriliminin aşırı yükü
Çıkış geriliminin kısa devresi
maximum supply current 0,06 A -de 36 V (güç aşaması devre dışı bırakıldı)
0,1 A -de 24 V (güç aşaması devre dışı bırakıldı)
4 A -de 24 V
3,4 A -de 36 V
nominal çıkış gücü 65 W -de 24 V
81 W -de 36 V
tepe durma torku 10,94 N.m -de 36 V
7,9 N.m -de 24 V
sürekli durma torku 8,2 N.m
detent torku 3 N.m
hız geri besleme çözünürlüğü 12 nokta/dönüş motor
0,8° dişli kutusu çıkışı
doğruluk hatası +/- 1 nokta
maximum torsional backlash 1 °
rotor ataleti 211 kg.cm²
maksimum mekanik hız 133 rpm
maksimum radyal güç Fr 200 N (uzun süreli çalışma)
200 N (kısa süreli çalışma)
maksimum eksenel güç Fa 10 N (uzun süreli çalışma)
80 N (kısa süreli çalışma)
saat cinsinden hizmet ömrü 2500 h yatak kısa süreli çalışma
15000 h yatak uzun süreli çalışma
İşaretleme CE
soğutmanın tipi Doğal konveksiyon
Ürün ağırlığı 1,85 kg
Ortam
Standartlar EN/IEC 50178
EN/IEC 61800-3
IEC 60072-1
EN 61800-3:2001, ikinci ortam
EN 50347
IEC 61800-3, Ed 2
EN 61800-3 : 2001-02
Ürün sertifikaları CUL
TÜV
UL
çalışma için ortam hava sıcaklığı 50…65 °C (°C başına % 2 güç düşüşüyle)
0…50 °C (olmadan)
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı 105 °C güç yükseltici
110 °C motor
Depolama ortam koşulları -25…70 °C
çalışma yüksekliği <= 1000 m olmadan
Bağıl Nem 15…85 % yoğuşmasız
titreşim direnci 20 m/s² (f= 10…500 Hz) 10 döngü 'e uygunEN/IEC 60068-2-6
darbe dayanımı 150 m/s² 1000 şok 'e uygunEN/IEC 60068-2-29
IP koruma derecesi Şaft burç: IP41 'e uygunEN/IEC 60034-5
Şaft burç dışında toplam: IP54 'e uygunEN/IEC 60034-5
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 2,277 kg
Paket 1 Yükseklik 11,5 cm
Paket 1 genişliği 19 cm
Paket 1 Uzunluk 39,5 cm
Birim paket türü 2 P06
Paketteki birim sayısı 2 12
Paket 2 Ağırlığı 35,824 kg
Paket 2 Yükseklik 77 cm
Paket 2 genişliği 80 cm
Paket 2 Uzunluk 60 cm
Sözleşme garantisi
Garanti 18 months
