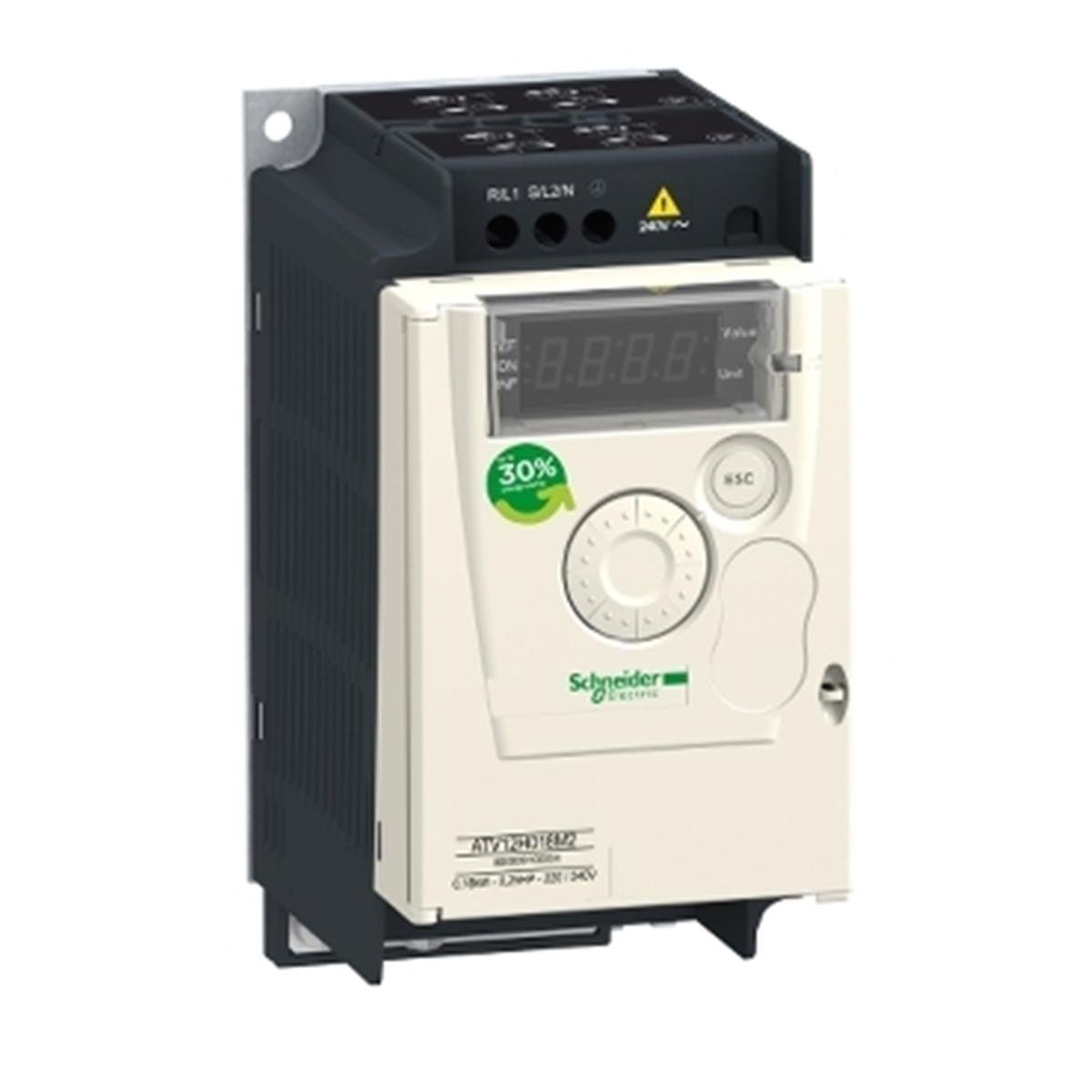

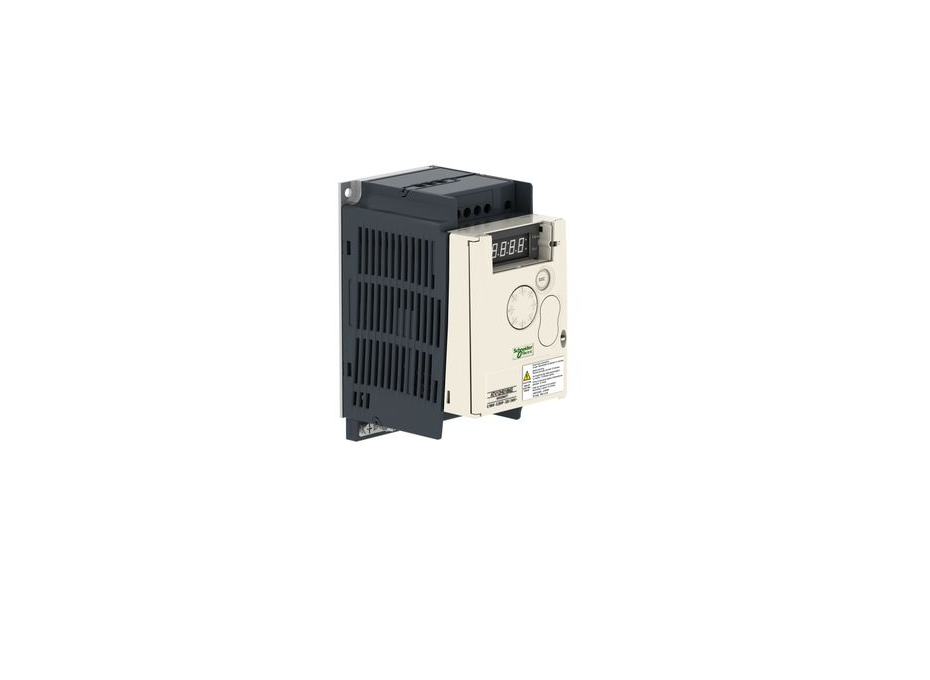

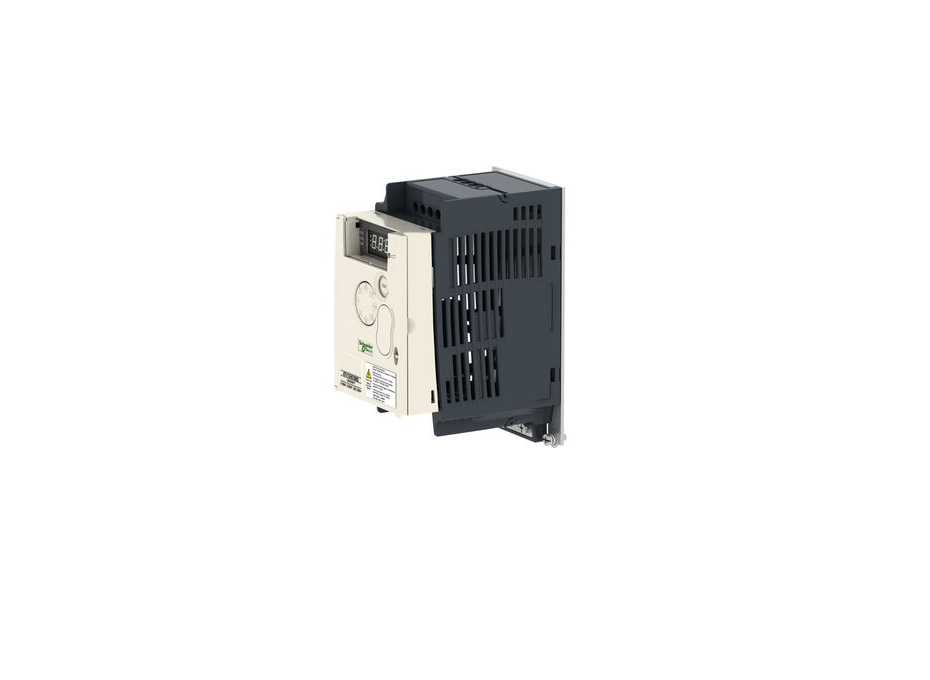

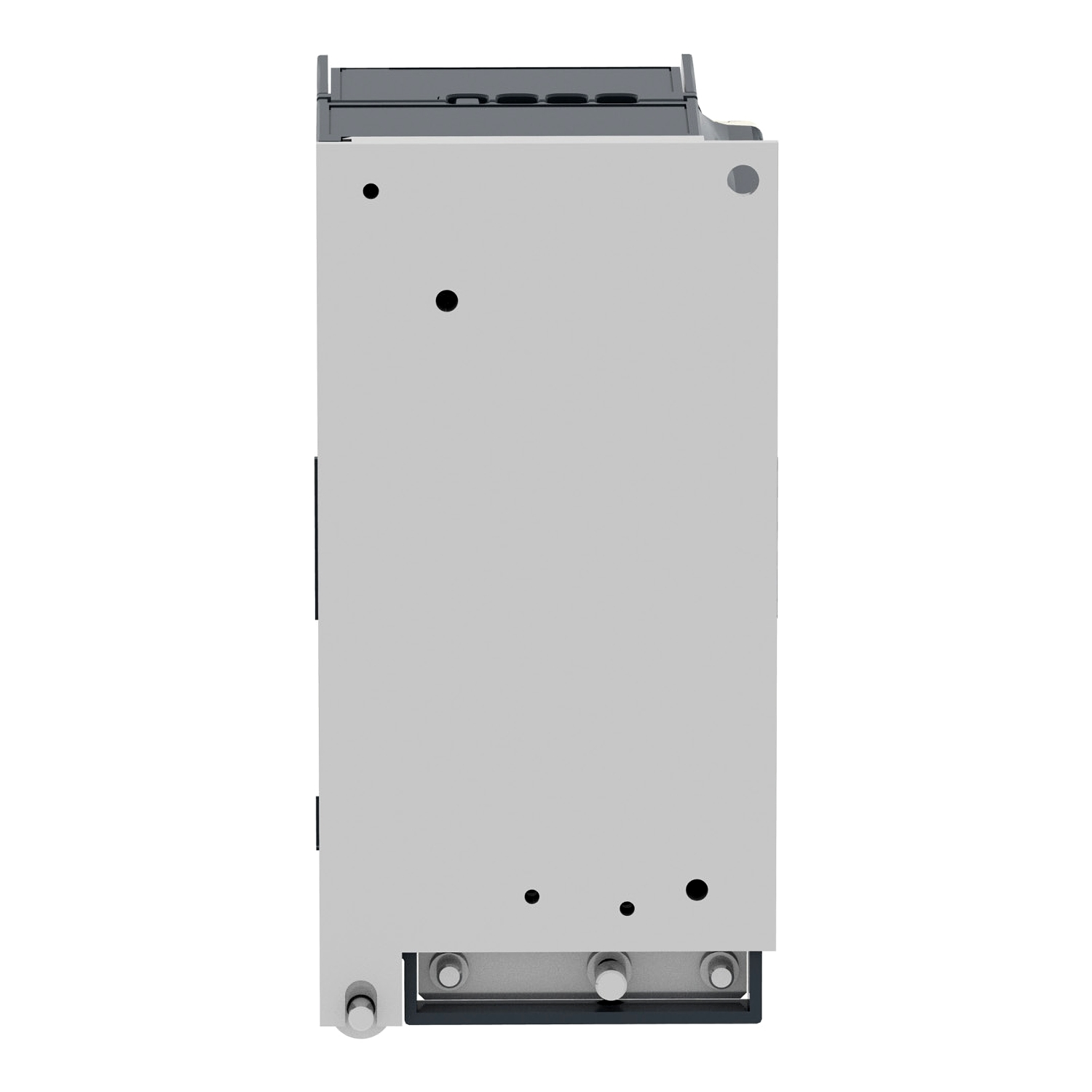

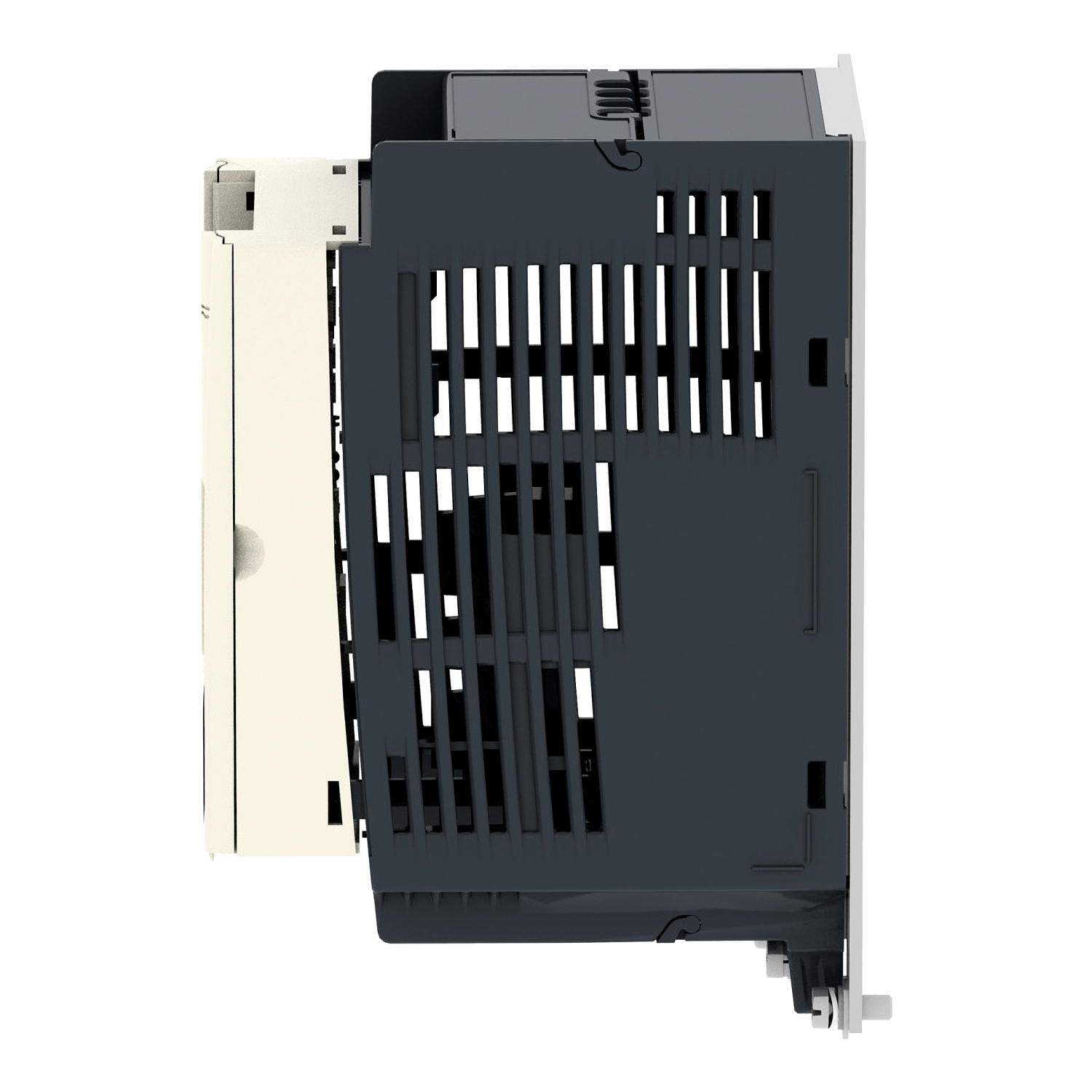

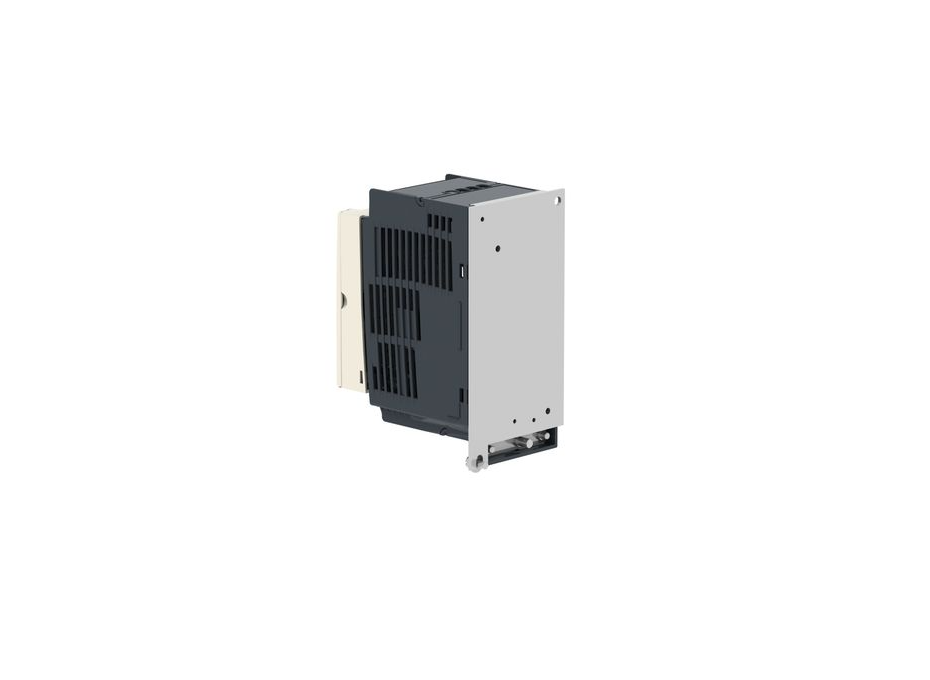

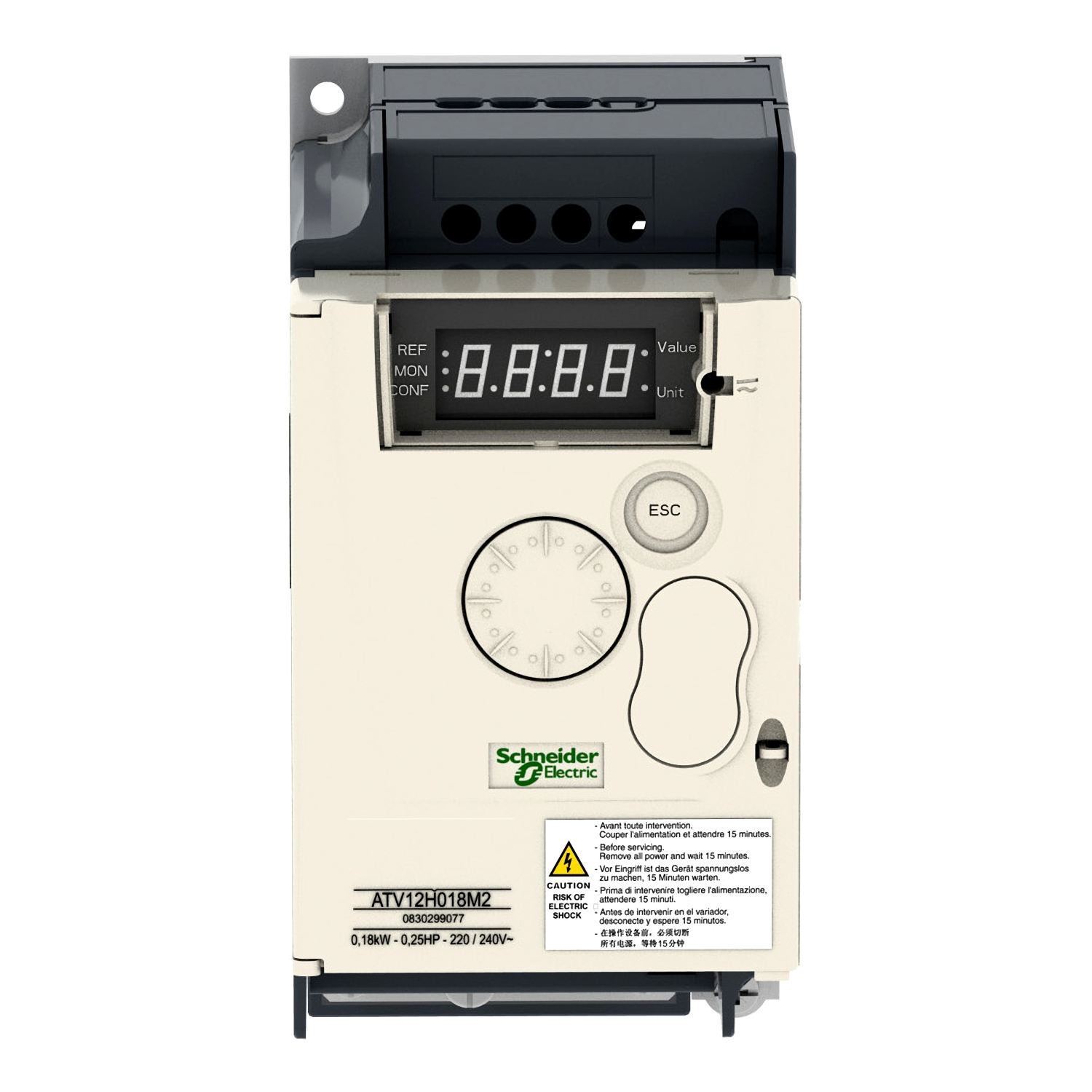

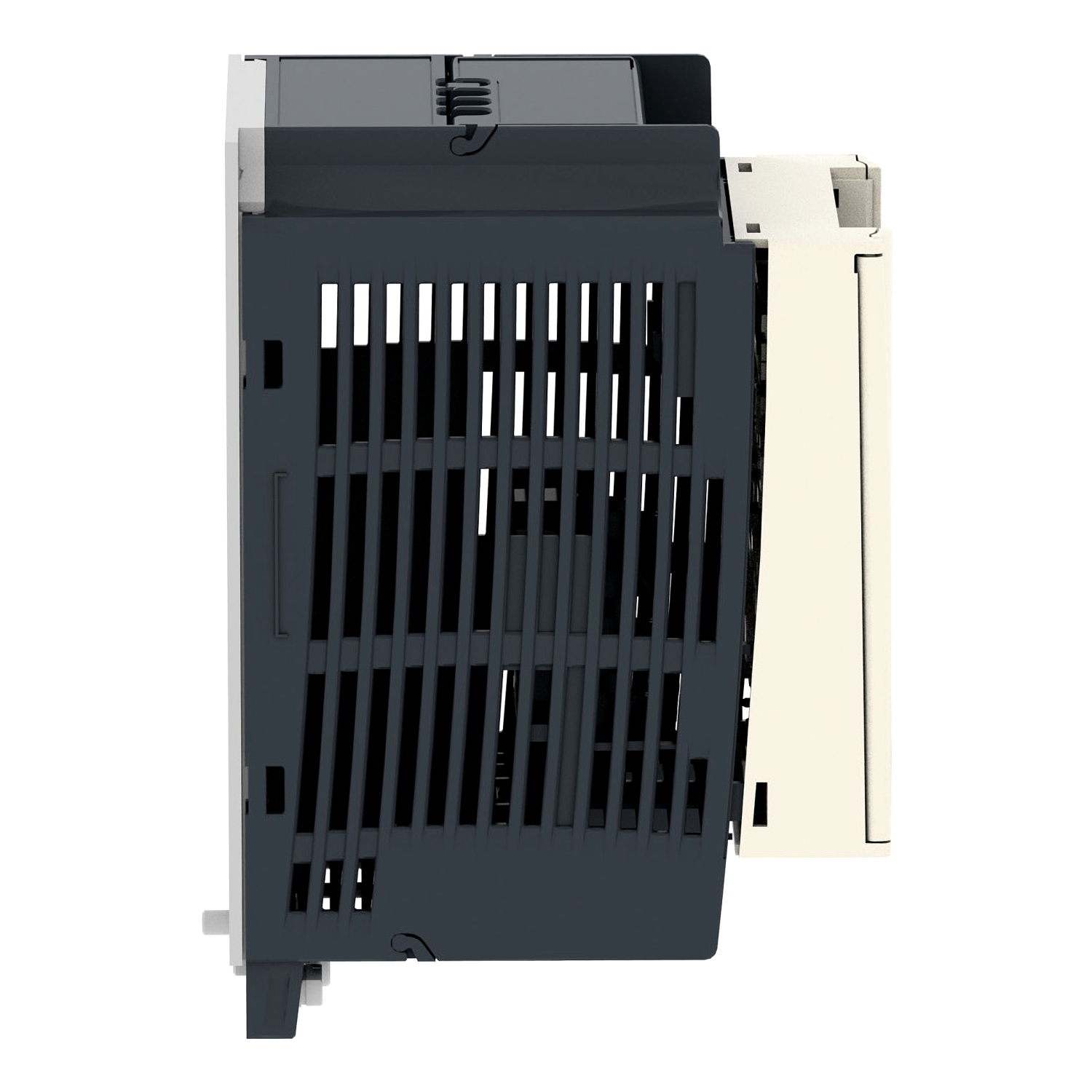

Teknik Özellikler
Ana
| ürün varış yeri |
Asenkron motorlar |
| bileşen adı |
ATV12 |
| dahili fan |
Olmadan |
| fazların ağ sayısı |
1 faz |
| motor gücü kW |
0,37 kW |
| motor gücü hp |
0,55 hp |
| hat akımı |
5,9 A -de 200 V
4,9 A -de 240 V |
| hız aralığı |
1…20 |
| IP koruma derecesi |
IP20 üst parçada kapama plakası olmadan |
| Ürün serisi |
Altivar 12 |
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
| ürüne özel uygulama |
Basit makine |
| haberleşme port protokolü |
Modbus |
| [Us] nominal besleme gerilimi |
200...240 V - 15...10 % |
| EMC filtresi |
Entegre |
Tamamlayıcı
| besleme frekansı |
50/60 Hz +/- 5 % |
| konnektörün tipi |
1 RJ45 (ön yüzde) için Modbus |
| fiziksel arayüz |
2 telli RS 485 için Modbus |
| iletim çerçevesi |
RTU için Modbus |
| iletim hızı |
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn |
| adreslerin sayısı |
1…247 için Modbus |
| haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43) |
| sürekli çıkış akımı |
2,4 A -de 4 kHz |
| maksimum geçici akım |
3,6 A için 60 s |
| hız kontrol cihazı çıkış frekansı |
0,5…400 Hz |
| frenleme torku |
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
| çıkış gerilimi |
200...240 V 3 faz |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 3,5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
| sıkma torku |
0,8 N.m |
| yalıtım |
Güç ve kontrol arasındaki elektrik |
| besleme |
Referans potansiyometre için dahili besleme: 5 V DC (4,75…5,25 V), <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V DC (20,4…28,8 V), <100 mA, koruma tipi: aşırı yük ve kısa devre koruması |
| analog giriş tipi |
Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
| Dijital giriş tipi |
Programlanabilir LI1...LI4 24 V 18...30 V |
| Dijital giriş lojiği |
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
| örnekleme süresi |
20 ms, tolerans +/- 1 ms için lojik giriş
10 ms için analog giriş |
| doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş |
| analog çıkış tipi |
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
| Dijital çıkış tipi |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A |
| minimum anahtarlama akımı |
5 mA -de 24 V DC için lojik röle |
| maksimum anahtarlama akımı |
2 A 250 V AC endüktif cos phi = 0,4 L/R = 7 msn lojik röle
2 A 30 V DC endüktif cos phi = 0,4 L/R = 7 msn lojik röle
3 A 250 V AC dirençli cos phi = 1 L/R = 0 msn lojik röle
4 A 30 V DC dirençli cos phi = 1 L/R = 0 msn lojik röle |
| durana kadar frenleme |
DC enjeksiyon ile, <30 s |
| frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz |
| zaman sabiti |
20 ms +/- 1 ms referans değişikliği için |
| işlevsellik |
Temel |
| özel uygulama |
Commercial equipment |
| Variable speed drive application selection |
Commercial equipment Mixer
Commercial equipment Diğer uygulamalar
Tekstil Ironing |
| Motor yolverici tipi |
Hız kontrol cihazı |
| Dijital giriş sayısı |
4 |
| Dijital çıkış sayısı |
2 |
| analog giriş sayısı |
1 |
| analog çıkış sayısı |
1 |
| asenkron motor kontrol profili |
Sensörsüz akı vektör kontrolü
Gerilim/frekans oranı (V/f)
Karesel gerilim/frekans oranı |
| geçici aşırı moment |
150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| hızlanma ve yavaşlama rampaları |
0 - 999,9 sn arası doğrusal
S
U |
| motor kayma kompanzasyonu |
Ayarlanabilir
Fabrikada mevcut |
| anahtarlama frekansı |
2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı |
4 kHz |
| muhtemel hat Isc |
1 kA |
| koruma tipi |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| Set başına Miktar |
1'li set |
| Genişlik |
72 mm |
| Yükseklik |
143 mm |
| Derinlik |
121,2 mm |
| Ürün ağırlığı |
0,7 kg |
Ortam
| elektromanyetik emisyon |
Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu
Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m
Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...12 kHz ekranlı motor kablosu <5 m
Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4 ve 16 kHz ekranlı motor kablosu <10 m
Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m
Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m
Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m |
| titreşim direnci |
1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| bağıl nem |
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı |
-10…40 °C hız kontrol cihazının üst kısmındaki koruyucu kapak
40…60 °C °C başına % 2,2 akım düşüşüyle |
| çalışma yüksekliği |
> 1000...2000 m 100 m başına % 1 akım düşüşüyle
<= 1000 m olmadan |
| Çalışma konumu |
Dikey +/- 10 derece |
| Ürün sertifikaları |
GOST
C-Tick
UL
CSA
NOM |
| İşaretleme |
CE |
| montaj stili |
Soğutma bloklu |
| elektromanyetik uyumluluk |
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2
Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3
Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 |
| gürültü seviyesi |
0 dB |
| Depolama ortam koşulları |
-25…70 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
1,052 kg |
| Paket 1 Yükseklik |
12,6 cm |
| Paket 1 genişliği |
20 cm |
| Paket 1 Uzunluk |
18,7 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
45 |
| Paket 2 Ağırlığı |
59,53 kg |
| Paket 2 Yükseklik |
73,5 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
