Teknik Özellikler
Ana
| Ürün serisi |
Altivar 312 |
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
| ürün varış yeri |
Asenkron motorlar |
| ürüne özel uygulama |
Basit makine |
| montaj stili |
Soğutma bloklu |
| bileşen adı |

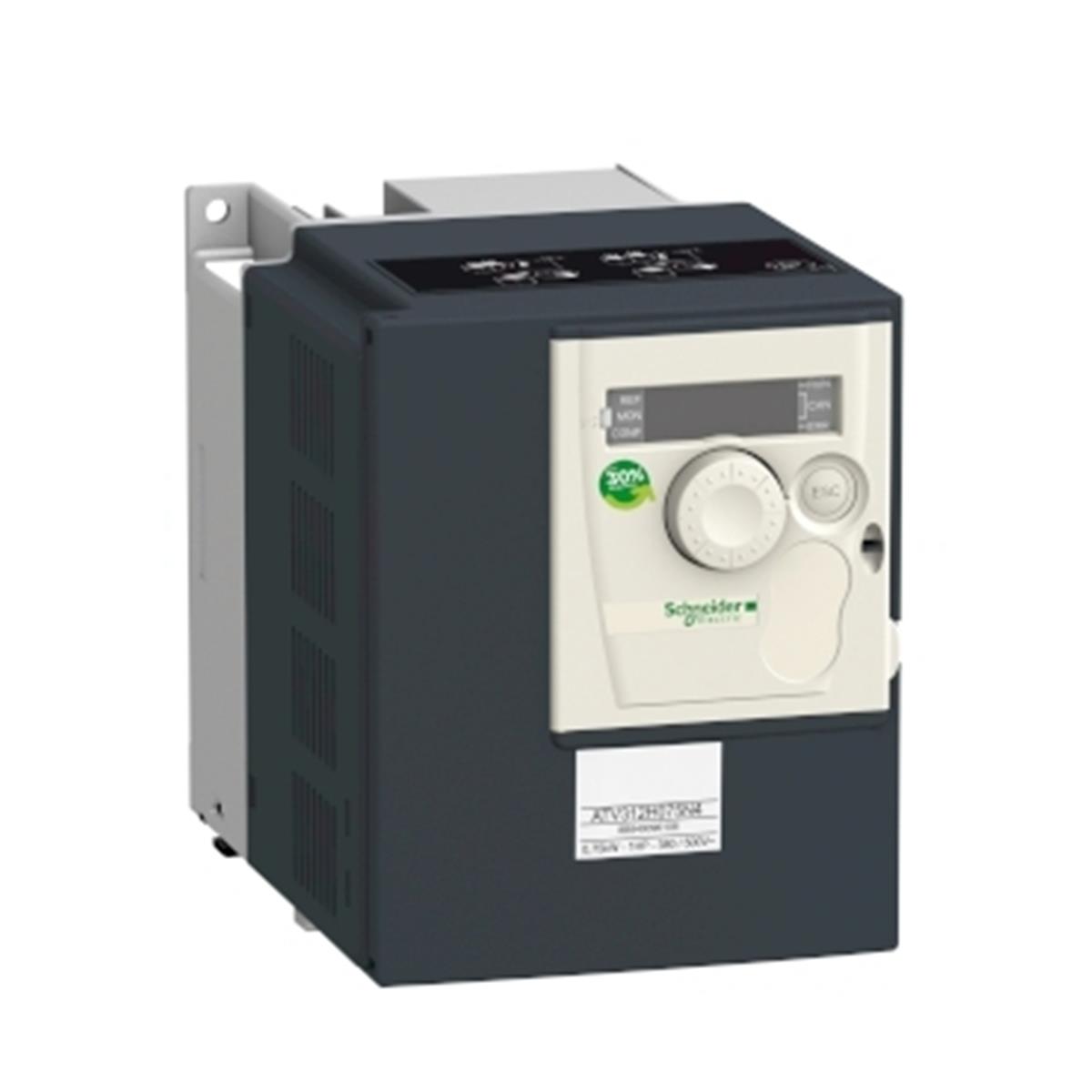

ATV312 |
| motor gücü kW |
0,55 kW |
| motor gücü hp |
0,75 hp |
| [Us] nominal besleme gerilimi |
380…500 V - 15...10 % |
| besleme frekansı |
50...60 Hz - 5...5 % |
| fazların ağ sayısı |
3 faz |
| hat akımı |
2,8 A -de 380 V, Isc = 5 kA
2,2 A -de 500 V |
| EMC filtresi |
Entegre |
| görünen güç |
1,8 kVA |
| maksimum geçici akım |
2,9 A için 60 s |
| W cinsinden güç dağılımı |
37 W nominal yükte |
| hız aralığı |
1…50 |
| asenkron motor kontrol profili |
PWM tipi motor kontrol sinyalli sensörsüz akı vektör kontrolü
Fabrika ayarı: sabit tork |
| elektrikli bağlantı |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 terminal 2,5 mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 5 mm² AWG 10 |
| besleme |
Lojik girişler için dahili besleme: 19…30 V -de <100 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (2,2 - 10 kOhm): 10…10,8 V -de <10 mA, koruma tipi: aşırı yük ve kısa devre koruması |
| haberleşme port protokolü |
Modbus
CANopen |
| IP koruma derecesi |
IP20 üst parçada kapak plakası olmadan
IP21 bağlantı terminallerinde
IP31 üst parçada
IP41 üst parçada |
| seçenek kartı |
Haberleşme kartı için CANopen daisy zinciri
Haberleşme kartı için DeviceNet
Haberleşme kartı için Fipio
Haberleşme kartı için Modbus TCP
Haberleşme kartı için Profibus DP |
Tamamlayıcı
| besleme gerilimi limitleri |
323…550 V |
| muhtemel hat Isc |
5 kA |
| sürekli çıkış akımı |
1,9 A -de 4 kHz |
| Output frequency |
0…500 Hz |
| nominal anahtarlama frekansı |
4 kHz |
| anahtarlama frekansı |
2...16 kHz ayarlanabilir |
| geçici aşırı moment |
170…200 % nominal motor torku |
| frenleme torku |
% 150 süresince 60 s frenleme direnci ile
% 100 sürekli frenleme direnciyle
% 150 frenleme direnci olmadan |
| düzenleme döngüsü |
Frekans PI regülatör |
| motor kayma kompanzasyonu |
Otomatik her türlü yük
Ayarlanabilir
Baskılanabilir |
| çıkış gerilimi |
<= güç besleme gerilimi |
| sıkma torku |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0,6 N.m
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1,2 N.m |
| yalıtım |
Güç ve kontrol arasındaki elektrik |
| analog giriş sayısı |
3 |
| analog giriş tipi |
AI1 yapılandırılabilir gerilim 0...10 V,giris gerilimi 30 V maks, empedans: 30000 Ohm
AI2 yapılandırılabilir gerilim +/- 10 V,giris gerilimi 30 V maks, empedans: 30000 Ohm
AI3 yapılandırılabilir akım 0...20 mA, empedans: 250 Ohm |
| örnekleme süresi |
AI1, AI2, AI3: 8 ms analog
LI1...LI6: 4 ms gizli |
| yanıt süresi |
AOV, AOC 8 ms için analog
R1A, R1B, R1C, R2A, R2B 8 ms için gizli |
| doğrusallık hatası |
+/- % 0,2 için çıkış |
| analog çıkış sayısı |
1 |
| analog çıkış tipi |
AOC yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük: 8 bit
AOV yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük: 8 bit |
| Dijital giriş lojiği |
Bağlanmamış lojik giriş (LI1...LI4), < 13 V (durum 1)
Negatif lojik (kaynak) (LI1...LI6), > 19 V (durum 0)
Pozitif lojik (kaynak) (LI1...LI6), < 5 V (durum 0), > 11 V (durum 1) |
| Dijital çıkış sayısı |
2 |
| Dijital çıkış tipi |
Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) 1 NA + 1 NK - 100000 cycles
Yapılandırılabilir röle lojiki: (R2A, R2B) NK - 100000 cycles |
| minimum anahtarlama akımı |
R1-R2 10 mA -de 5 V DC |
| maksimum anahtarlama akımı |
R1-R2: 2 A -de 250 V AC endüktif yük, cos phi = 0,4 ve L/R = 7 ms
R1-R2: 2 A -de 30 V DC endüktif yük, cos phi = 0,4 ve L/R = 7 ms
R1-R2: 5 A -de 250 V AC dirençli yük, cos phi = 1 ve L/R = 0 ms
R1-R2: 5 A -de 30 V DC dirençli yük, cos phi = 1 ve L/R = 0 ms |
| Dijital giriş sayısı |
6 |
| Dijital giriş tipi |
LI1...LI6) programlanabilir -de 24 V, 0…100 mA için PLC, empedans: 3500 Ohm |
| hızlanma ve yavaşlama rampaları |
0,1 - 999,9 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş |
| durana kadar frenleme |
DC enjeksiyon ile |
| koruma tipi |
Giriş faz kesmeleri: sürücü
Hat besleme aşırı gerilimi veya düşük gerilimi güvenlik devreleri: sürücü
Trifaze besleme için hat besleme faz kaybı güvenlik fonksiyonu: sürücü
Motor fazı kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım (yalnızca çalışır durumda): sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: motor |
| yalıtım direnci |
>= 500 mOhm 1 dakika için 500 V DC |
| yerel sinyalleme |
Sürücü gerilimi: 1 LED (kırmızı)
CANopen veriyolu durumu: dört 7 segmentli ekran birimi |
| zaman sabiti |
5 ms referans değişikliği için |
| frekans çözünürlüğü |
Analog giriş: 0,1...100 Hz
Ekran birimi: 0,1 Hz |
| konnektörün tipi |
1 RJ45 için Modbus/CANopen |
| fiziksel arayüz |
RS485 çoklu priz seri bağlantı |
| iletim çerçevesi |
RTU |
| iletim hızı |
10, 20, 50, 125, 250, 500 kbps veya 1 Mbps için CANopen
4800, 9600 veya 19200 bps için Modbus |
| adreslerin sayısı |
1…127 için CANopen
1…247 için Modbus |
| sürücünün sayısı |
127 için CANopen
31 için Modbus |
| İşaretleme |
CE |
| Çalışma konumu |
Dikey +/- 10 derece |
| Yükseklik |
143 mm |
| Genişlik |
107 mm |
| Derinlik |
152 mm |
| Ürün ağırlığı |
1,8 kg |
Ortam
| dielektrik gücü |
2410 V DC toprak ve güç terminalleri arasında
3400 V AC kontrol ve güç terminalleri arasında |
| elektromanyetik uyumluluk |
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 |
| Standartlar |
IEC 61800-5-1
IEC 61800-3 |
| Ürün sertifikaları |
GOST
UL
NOM
DNV
C-Tick
CSA |
| kirletme derecesi |
2 |
| koruyucu bakım |
TC |
| titreşim direnci |
1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| bağıl nem |
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Depolama ortam koşulları |
-25…70 °C |
| çalışma için ortam hava sıcaklığı |
-10…50 °C olmadan (sürücünün üstünde koruyucu kapakla)
-10…60 °C değer kaybı faktörü ile (sürücünün üstünde koruyucu kapak olmadan) |
| çalışma yüksekliği |
<= 1000 m olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
1,922 kg |
| Paket 1 Yükseklik |
17,224 cm |
| Paket 1 genişliği |
17,312 cm |
| Paket 1 Uzunluk |
20,754 cm |
| Birim paket türü 2 |
S06 |
| Paketteki birim sayısı 2 |
27 |
| Paket 2 Ağırlığı |
62,0 kg |
| Paket 2 Yükseklik |
73,5 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
