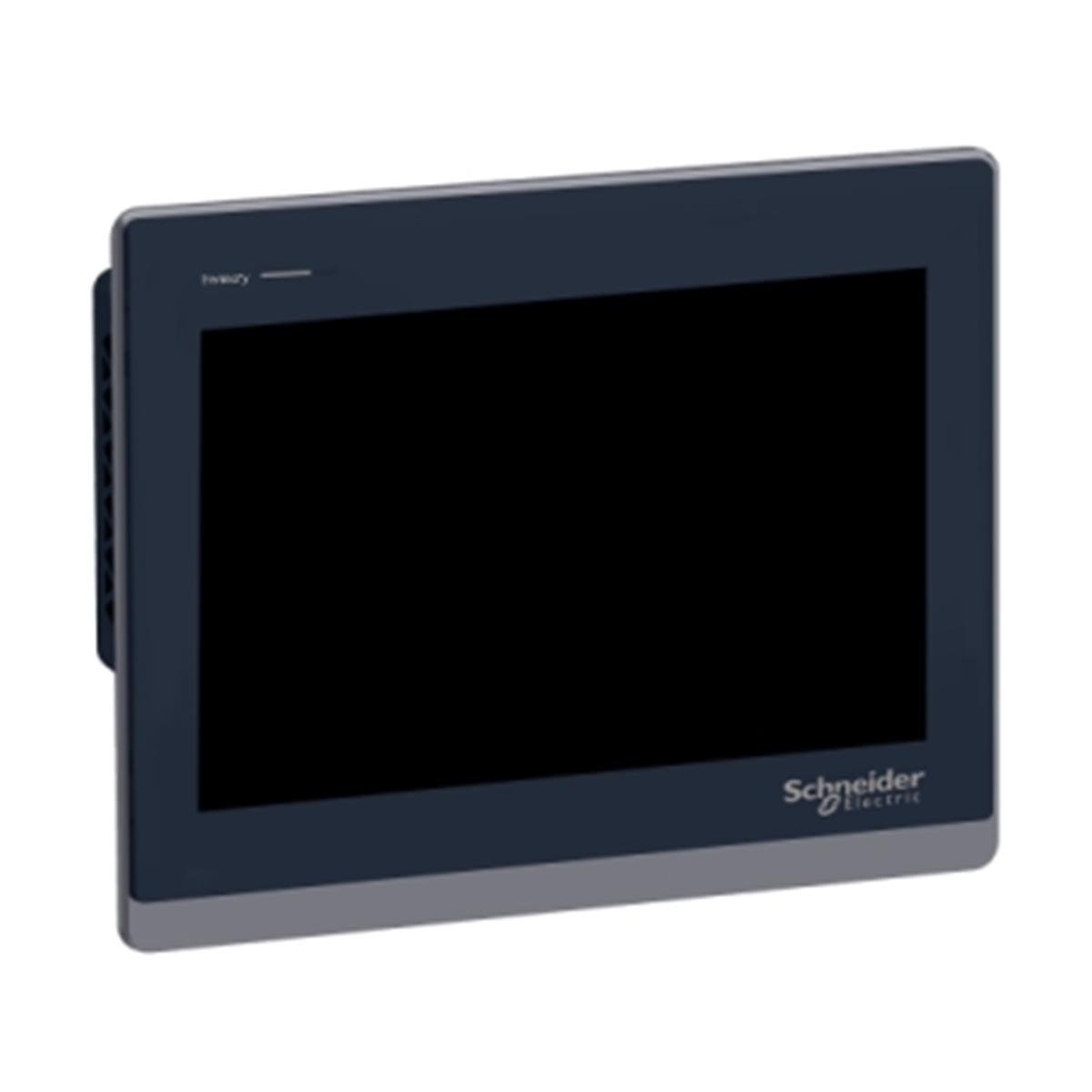

Bu HMI arayüzü, 16 milyon renk ve 1024 x 600 piksel çözünürlük (SVGA) ile 10.1 inç genişliğindedir Sezgisel kullanıcı deneyimi için EcoStruxure Operator Terminal Expert yazılımı tarafından desteklenmektedir 800 MHz ARM Cortex-A8 CPU, 1 GB cihaz belleği, 128 MB kullanıcı veri belleği ve 512 KB yedek belleğe sahiptir Bu HMI ST6, 2 x Ethernet port, COM1 (RS-232C), COM2 (RS-485), 1 x USB 2.0 Tip A ve 1 x USB 2.0 Micro-B portu destekler Ebatları 273mm (genişlik) x 203mm (Yükseklik) x 47mm (derinlik) ve ağırlığı 1.30Kg Bu, paketleme, yiyecek ve içecek, tekstil, HVAC ekipmanları, ve kompresörler gibi sektörler ve ayrıca Web cihazlarının bakımını yapmak isteyen son kullanıcılar için tasarlanmıştır EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 Standartlar ve CSA, CE, China RoHS, KC, REACH gibi sertifikalara uygundur Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, EcoStruxure Secure Connect Advisor ile siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 13 (bir kutuya doğru şekilde kurulduğunda ön panelde).

Teknik Özellikler

Ana

Ürün serisi

Harmony ST6

Ürün ya da bileşen tipi

Dokunmatik panel ekranı

işlemci adı

ARM Cortex-A8

Tamamlayıcı

ekran boyutu

10 inç

ekran tipi

Renkli TFT LCD

ekran rengi

16 milyon renk

ekran çözünürlüğü

1024 x 600 pixel WSVGA

dokunmatik panel

Tekli dokunmatik analog dirençli

arka aydınlatma ömrü

50000 saatile Beyaz

parlaklık

16 seviye

karakter yazı tipi

ASCII
ASCII (Avrupa karakterleri)
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Katakana
Korece
Tayvanca (geleneksel Çince)

[Us] nominal besleme gerilimi

24 V DC (+/- %20)

Kalkış akımı

30 A

yerel sinyalleme

Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i yeşil, yanıp sönen için çalışıyor
Durum LED'i yeşil, sönen için beklemede
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i kırmızı, yanıp sönen için çalışıyor
Durum LED'i kırmızı, off için güç besleme (OFF)

güç tüketimi

12,6 W

sayfaların sayısı

200 uygulama sayfası

yazılım paketi

EcoStruxure Operator Terminal Expert

işlemci frekansı

800 MHz

port Ethernet

10/100BASE

bellek açıklaması

1 GB device memory
512 kB yedek bellek
128 MB user data memory

entegre bağlantı tipi

1 COM1 seri bağlantı - 1 SUB-D 9 pimli dişi - RS232C (hiz: 2400...115200 bps)alt
1 COM2 seri bağlantı - dişi RJ45 - RS485 (hiz: 2400...115200 bps)back
COM2 seri bağlantı (hiz: 2400...187500 bps)back
1 USB 2.0 tip Aalt
1 USB 2.0 type micro B
2 Ethernet

besleme

Harici besleme

gerçek zamanlı saat

Dahili 0...50 °C
Dahili 10...90 % RH

karşıdan yüklenebilir protokoller

Modbus
Uni-TE
Üçüncü taraf protokoller

ürün markası

Schneider Electric Modicon
Mitsubishi Melsec
Omoron Sysmac
Rockwell Automation Allen-Bradley
Siemens Simatic

sabitleme modu

4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201
4 vidayla 'e uygunIEC 61131-2
4 vidayla 'e uygunIEC 61000-6-2

muhafaza malzemesi

ön malzeme

Alüminyum

İşaretleme

kesim boyutları

255 x 185 mm panel cut dimension

Yükseklik

203 mm

Genişlik

273 mm

Derinlik

47 mm

Ürün ağırlığı

1,3 kg

Ortam

mikro kırılmalara bağışıklık

10 ms

Standartlar

IEC 61000-6-4
IEC 61000-6-2
IEC 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201

Ürün sertifikaları

CSA
CE
UKCA

direktifler

2014/35/EU - alçak gerilim direktifi
2014/30/EU - elektromanyetik uyumluluk

Nominal çalışma ortam sıcaklığı

0…50 °C

Depolama ortam koşulları

-20…60 °C

bağıl nem

10…90 % yoğuşmasız

çalışma yüksekliği

2000 m

IP koruma derecesi

IP20 'e uygunIEC 61131-2 (arka panel)
IP65 'e uygunIEC 61131-2 (ön panel)

NEMA koruma derecesi

NEMA 4 ön panel (iç mekan kullanımı)
NEMA 13 front panel (in enclosure)

darbe dayanımı

147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunIEC 61131-2

titreşim direnci

+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2
9,8 m/s²[Alan](f =[Alan]9…150 Hz)

elektromanyetik uyumluluk

Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları)
Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3
Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı)

Paketleme Üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

Package 1 Height

12,500 cm

Package 1 Width

28,000 cm

Package 1 Length

34,500 cm

Package 1 Weight

1,825 kg

Unit Type of Package 2

S04

Number of Units in Package 2

Package 2 Heightc

30,000 cm

Package 2 Width

40,000 cm

Package 2 Length

60,000 cm

Package 2 Weight

8,300 kg

Sözleşme Garantisi

Garanti

18 ay

Havale ile Ödeme ₺24.370,41 + KDV

Kredi Kartı Tek Çekim ₺24.370,41 + KDV
