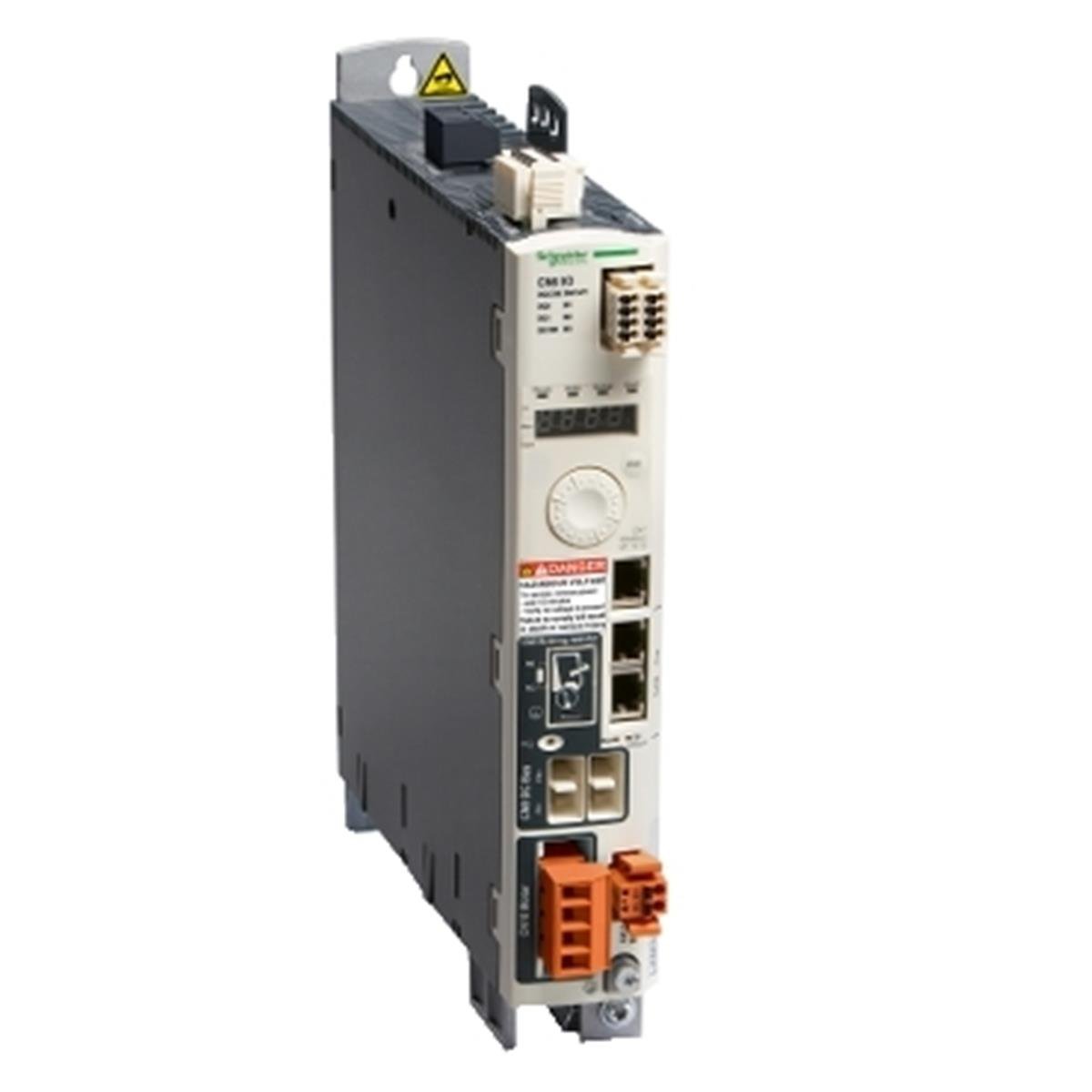

Schneider Electric , LXM32AD72N4 ,Lexium - servo sürücü - Lexium 32 - trifaze besleme gerilimi 208/480V - 0,4 kW (LXM32AD72N4)

İndirim Oranı : %55 İndirim
KDV Dahil : €2.606,40
İndirimli : €977,40  + KDV
KDV Dahil : ₺39.690,96
TL Fiyat : ₺33.075,80(₺6.615,16 + KDV)
Barkod : 3606480216237
Teknik Özellikler
Ana
Ürün serisi Lexium 32
Ürün ya da bileşen tipi Hareket servo sürücü
Ürün grubu LXM32A
sürücü biçimi Kitap
fazların ağ sayısı Trifaze
[Us] nominal besleme gerilimi 200...240 V - 15...10 %
380...480 V - 15...10 %
besleme gerilimi limitleri 323…528 V
170…264 V
besleme frekansı 50/60 Hz - 5...5 %
Şebeke frekansı 47,5...63 Hz
EMC filtresi Entegre
sürekli çıkış akımı 24 A -de 8 kHz
çıkış akımı 3s tepe 72 A için 5 s
maximum continuous power 6500 W -de 230 V
13000 W -de 400 V
nominal güç 5 kW -de 230 V 8 kHz
7 kW -de 400 V 8 kHz
hat akımı 23,5 A, THDI 43 % -de 380 V, harici hat bobini ile 'in1 mH
19,5 A, THDI 55 % -de 480 V, harici hat bobini ile 'in1 mH
14,6 A, THDI 129 % -de 480 V, hat bobini olmadan
21,9 A, THDI 124 % -de 380 V, hat bobini olmadan
Tamamlayıcı
anahtarlama frekansı 8 kHz
aşırı gerilim kategorisi III
maximum leakage current 30 mA
çıkış gerilimi <= güç besleme gerilimi
elektrik yalıtımı Güç ve kontrol arasında
kablonun tipi Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR
elektrikli bağlantı Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)
sıkma torku CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m
Dijital giriş sayısı 1 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)
Dijital giriş tipi Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)
örnekleme süresi DI: 0,25 ms gizli
Dijital giriş gerilimi 24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik
Dijital giriş lojiği Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
yanıt süresi <= 5 ms STO_A grubu, STO_B grubu
Dijital çıkış sayısı 2
Dijital çıkış tipi Lojik çikislar (DO)24 V DC
Dijital çıkış gerilimi <= 30 V DC
Dijital çıkış lojiği Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2
kontak sıçrama süresi <= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI
frenleme akımı 50 mA
çıkışta yanıt süresi 250 µs (DO) için gizli çikislar
kontrol sinyali tipi Servo motor enkoder geri beslemesi
koruma tipi Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
güvenlik fonksiyonu STO (güvenli tork kapatma), entegre
güvenlik seviyesi SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1
haberleşme arayüzü CANmotion, entegre
CANopen, entegre
Modbus, entegre
konnektörün tipi RJ45 (CN4 veya CN5 etiketli) için CANmotion
RJ45 (CN4 veya CN5 etiketli) için CANopen
RJ45 (CN7 etiketli) için Modbus
erişim yöntemi Slave
commissioning port 2 telli RS485 çoklu priz için Modbus
iletim hızı 1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion
125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion
250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion
50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion
500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion
9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus
adreslerin sayısı 1…127 için CANopen, CANmotion
1…247 için Modbus
haberleşme hizmeti 1 alım SDO için CANmotion
1 iletim SDO için CANmotion
DSP 402'ye uygun 2 PDO için CANmotion
2 SDO alım için CANopen
2 SDO gönderme için CANopen
4 yapılandırılabilir eşleme PDOs için CANopen
CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion
Entegre ekran terminalinde hataların ekranı için Modbus
Acil için CANopen, CANmotion
Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen
Düğüm parmaklığı, darbe için CANopen
Konum kontrol modu için CANmotion
Konum kontrolü, hız profili, tork profili ve hedef arama modu için CANopen
Senk için CANmotion
durum LED'i Servo sürücü gerilimi: 1 LED (kırmızı)
Hata: 1 LED
RUN: 1 LED
sinyalleme fonksiyonu Hataların ekranı 7 segment
İşaretleme CE
Çalışma konumu Dikey +/- 10 derece
ürün uyumluluğu Servo motor BMH (140 mm, 2 motor yigini)
Servo motor BMH (140 mm, 3 motor yigini)
Servo motor BMH (190 mm, 1 motor yigini)
Servo motor BMH (190 mm, 2 motor yigini)
Servo motor BMH (190 mm, 3 motor yigini)
Servo motor BMH (205 mm, 3 motor yigini)
Servo motor BSH (140 mm, 2 motor yigini)
Servo motor BSH (140 mm, 3 motor yigini)
Servo motor BSH (140 mm, 4 motor yigini)
Genişlik 108 mm
Yükseklik 270 mm
Derinlik 237 mm
Ürün ağırlığı 4,8 kg
Ortam
elektromanyetik uyumluluk Iletimli EMC, sınıf A grup 1 'e uygunEN 55011
Iletimli EMC, sınıf A grup 2 'e uygunEN 55011
Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3
Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3
Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3
Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3
1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011
Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3
Standartlar EN/IEC 61800-3
EN/IEC 61800-5-1
Ürün sertifikaları CSA
TÜV
UL
IP koruma derecesi IP20 'e uygunEN/IEC 60529
IP20 'e uygunEN/IEC 61800-5-1
titreşim direnci 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6
darbe dayanımı 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27
kirletme derecesi 2 'e uygunEN/IEC 61800-5-1
çevresel özellik Sınıf 3C1 'e uygunIEC 60721-3-3
bağıl nem Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3
çalışma için ortam hava sıcaklığı 0…50 °C 'e uygunUL
Depolama ortam koşulları -25…70 °C
soğutmanın tipi Entegre fan
çalışma yüksekliği <= 1000 m olmadan
> 1000...3000 m koşullarla
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 5,551 kg
Paket 1 Yükseklik 14,2 cm
Paket 1 genişliği 27,5 cm
Paket 1 Uzunluk 32,5 cm
Garanti 18 Ay
Nominal güç
5 kW(230V) -- 7 kW(400V)
Çıkış akımı
24A
Haberleşme Tipi
Can Open
