| Teknik Özellikler |
| |
|
| Ana |
|
| Ürün serisi |

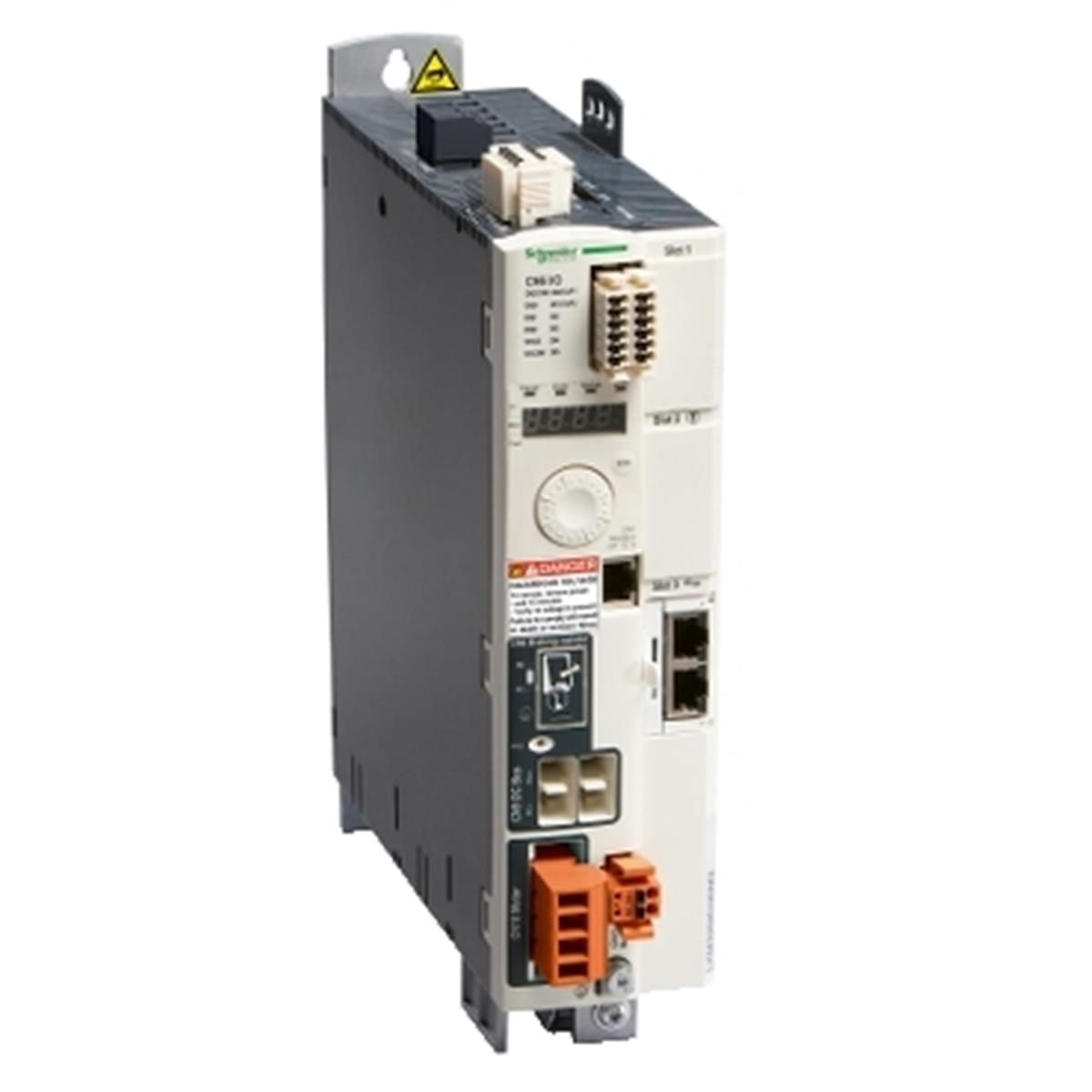

Lexium 32 |
| Ürün ya da bileşen tipi |
Hareket servo sürücü |
| Ürün grubu |
LXM32S |
| sürücü biçimi |
Kitap |
| fazların ağ sayısı |
Trifaze |
| [Us] nominal besleme gerilimi |
200...240 V - 15...10 %
380...480 V - 15...10 % |
| besleme gerilimi limitleri |
170…264 V
323…528 V |
| besleme frekansı |
50/60 Hz - 5...5 % |
| Şebeke frekansı |
47,5...63 Hz |
| EMC filtresi |
Entegre |
| sürekli çıkış akımı |
6 A -de 8 kHz |
| çıkış akımı 3s tepe |
18 A için 5 s |
| maximum continuous power |
1500 W -de 230 V |
| nominal güç |
1,2 kW -de 230 V 8 kHz
1,8 kW -de 400 V |
| hat akımı |
7,2 A, THDI 88 % -de 380 V, harici hat bobini ile 'in1 mH
6 A, THDI 98 % -de 480 V, harici hat bobini ile 'in1 mH
4,5 A, THDI 165 % -de 480 V, hat bobini olmadan |
| |
|
| Tamamlayıcı |
|
| anahtarlama frekansı |
8 kHz |
| aşırı gerilim kategorisi |
III |
| maximum leakage current |
30 mA |
| çıkış gerilimi |
<= güç besleme gerilimi |
| elektrik yalıtımı |
Güç ve kontrol arasında |
| kablonun tipi |
Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) |
| sıkma torku |
CN8: 0,5 N.m |
| Dijital giriş sayısı |
2 yakalama ayrık giriş(ler) |
| Dijital giriş tipi |
Yakalama (CAP terminaller) |
| örnekleme süresi |
0,25 ms |
| Dijital giriş gerilimi |
24 V DC için yakalama |
| Dijital giriş lojiği |
Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| yanıt süresi |
<= 5 ms STO_A grubu, STO_B grubu |
| Dijital çıkış sayısı |
3 |
| Dijital çıkış tipi |
Lojik çikislar (DO)24 V DC |
| Dijital çıkış gerilimi |
<= 30 V DC |
| Dijital çıkış lojiği |
Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| kontak sıçrama süresi |
<= 1 ms için STO_A grubu, STO_B grubu |
| frenleme akımı |
50 mA |
| çıkışta yanıt süresi |
250 µs (DO) için gizli çikislar |
| güvenlik fonksiyonu |
STO (güvenli tork kapatma), entegre |
| güvenlik seviyesi |
SIL 3 'e uygunEN/IEC 61508 |
| haberleşme arayüzü |
Modbus, entegre
SERCOS III, entegre |
| konnektörün tipi |
RJ45 (CN7 etiketli) için Modbus |
| commissioning port |
2 telli RS485 çoklu priz için Modbus |
| iletim hızı |
9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
| adreslerin sayısı |
1…247 için Modbus |
| durum LED'i |
Servo sürücü gerilimi: 1 LED (kırmızı) |
| sinyalleme fonksiyonu |
Hataların ekranı 7 segment |
| İşaretleme |
CE |
| Çalışma konumu |
Dikey +/- 10 derece |
| ürün uyumluluğu |
Servo motor BMH (100 mm, 1 motor yigini) |
| Genişlik |
68 mm |
| Yükseklik |
270 mm |
| Derinlik |
237 mm |
| Ürün ağırlığı |
2,1 kg |
| Derinlik |
237 mm |
| Ürün ağırlığı |
1,8 kg |
| |
|
| Ortam |
|
| elektromanyetik uyumluluk |
Iletimli EMC 'e uygunEN 55011 sınıf A grup 1 |
| Standartlar |
EN/IEC 61800-3 |
| Ürün sertifikaları |
CSA |
| IP koruma derecesi |
IP20 'e uygunEN/IEC 60529 |
| titreşim direnci |
1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| kirletme derecesi |
2 'e uygunEN/IEC 61800-5-1 |
| çevresel özellik |
Sınıf 3C1 'e uygunIEC 60721-3-3 |
| bağıl nem |
Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| çalışma için ortam hava sıcaklığı |
0…50 °C 'e uygunUL |
| Depolama ortam koşulları |
-25…70 °C |
| soğutmanın tipi |
Entegre fan |
| çalışma yüksekliği |
<= 1000 m olmadan |
| |
|
| |
|
| Paketleme üniteleri |
|
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
2,668 kg |
| Paket 1 Yükseklik |
10,6 cm |
| Paket 1 genişliği |
27,5 cm |
| Paket 1 Uzunluk |
33 cm |
| |
|
| Garanti |
18 Ay |
