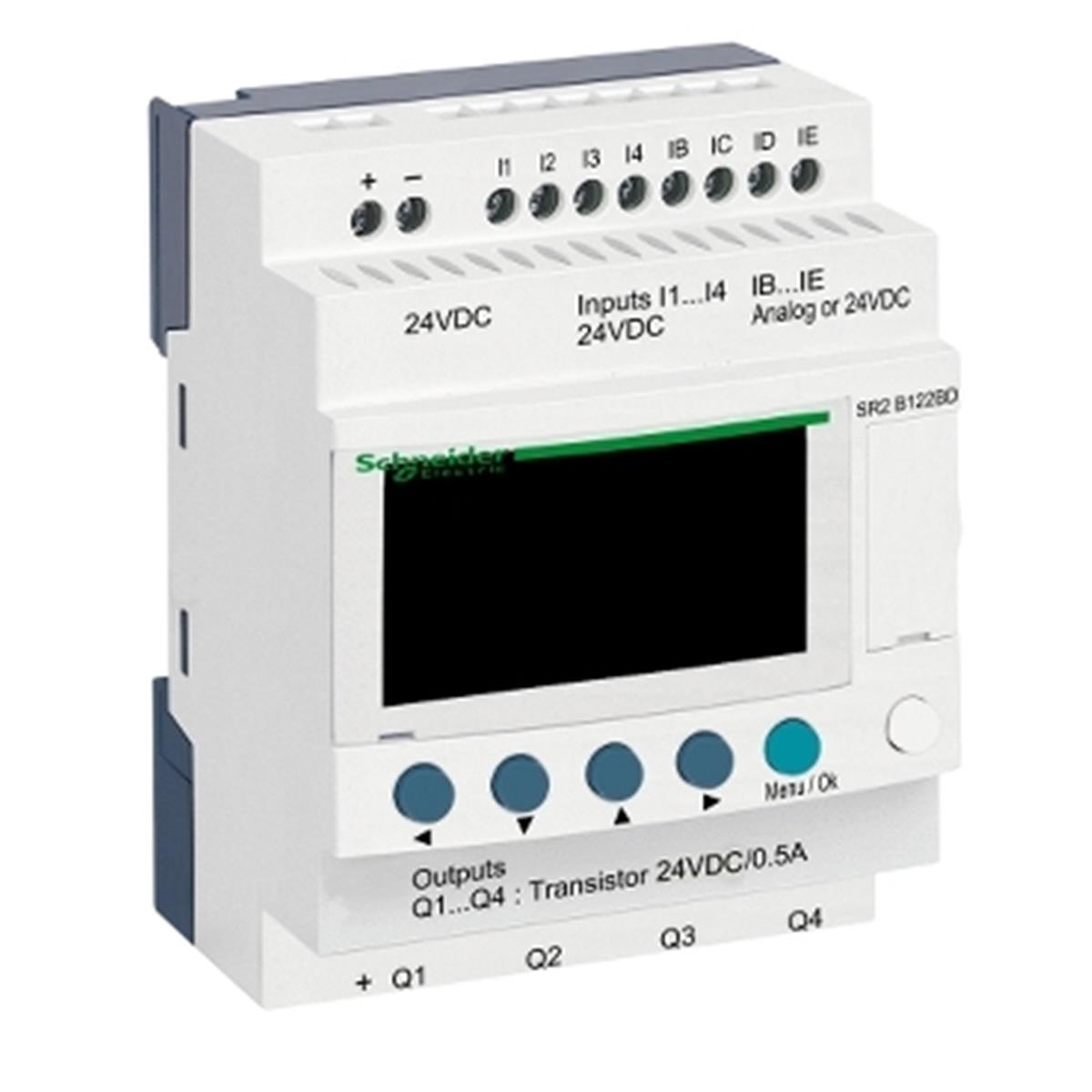

| yerel ekran |
Ile |
| kontrol şeması satır sayısı |
0…240ile ladder programlama
0…500ile FBD programlama |
| döngü süresi |
6…90 ms |
| yedekleme süresi |
10 yıl -de 25 °C |
| saat sapması |
12 dk/yıl -de 0…55 °C
6 sn/ay -de 25 °C |
| kontroller |
Her güç verildiğinde program belleği |
| [Us] nominal besleme gerilimi |
24 V DC |
| besleme gerilimi limitleri |
19,2…30 V |
| maximum supply current |
100 mA (uzatma olmadan) |
| W cinsinden güç dağılımı |
3 W uzatma olmadan |
| ters polarite koruması |
Ile |
| Dijital giriş sayısı |
8 'e uygunEN/IEC 61131-2 tip 1 |
| Dijital giriş tipi |
Dirençli |
| Dijital giriş gerilimi |
24 V DC |
| Dijital giriş akımı |
4 mA |
| sayım frekansı |
1 kHz için Dijital giriş |
| gerilim durumu 1 garantili |
>= 15 V için I1...IA ve IH...IR Dijital giriş devresi
>= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| gerilim durumu 0 garantili |
<= 5 V için I1...IA ve IH...IR Dijital giriş devresi
<= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| current state 1 guaranteed |
>= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)
>= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| current state 0 guaranteed |
<= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| giriş uyumluluğu |
3 telli yakınlık sensörleri PNP için Dijital giriş |
| analog giriş sayısı |
4 |
| analog giriş tipi |
Ortak mod |
| analog giriş aralığı |
0...24 V
0...10 V |
| sıcaklık prob tipi |
NTC 10k -de 25 °C
NTC 1000k -de 25 °C
KTY81 210/220/221/222/250
Pt 500 |
| maksimum izin verilebilir gerilim |
30 V için analog giriş devresi |
| analog giriş çözünürlüğü |
8 bit |
| LSB değeri |
39 mV için analog giriş devresi |
| dönüşüm süresi |
Akıllı röle döngü süresi için analog giriş devresi |
| dönüşüm hatası |
+/- 5 % -de 25 °C için analog giriş devresi
+/- % 6,2 -de 55 °C için analog giriş devresi |
| tekrarlama doğruluğu |
+/- 2 % -de 55 °C için analog giriş devresi |
| çalışma mesafesi |
10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
| giriş empedansı |
12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG
12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG
7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
| çıkışların sayısı |
4 transistör |
| çıkış gerilimi |
24 V transistör çıkışı |
| çıkış gerilimi limitleri |
19,2...30 V DC (transistör çıkışı) |
| yük akımı |
0,5…0,625 A transistör çıkışı |
| [Ures] rezidüel gerilim |
2 V 1 durumunda transistör çıkışı |
| aşırı yük koruması |
Ile asiri yük korumasi için transistör çıkışı |
| kısa devre koruması |
Ile transistör çıkışı |
| aşırı gerilim koruması |
Ile asiri gerilim korumasi için transistör çıkışı |
| saat |
Ile |
| yanıt süresi |
<= 1 ms (durum 0'dan durum 1'e) için transistör çıkışı
<= 1 ms (durum 1'den durum 0'a) için transistör çıkışı |
| bağlantılar - terminaller |
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| sıkma torku |
0,5 N.m |
| aşırı gerilim kategorisi |
III 'e uygunEN/IEC 60664-1 |
| Ürün ağırlığı |
0,22 kg |
