Teknik Özellikler
Ana
| Ürün serisi |

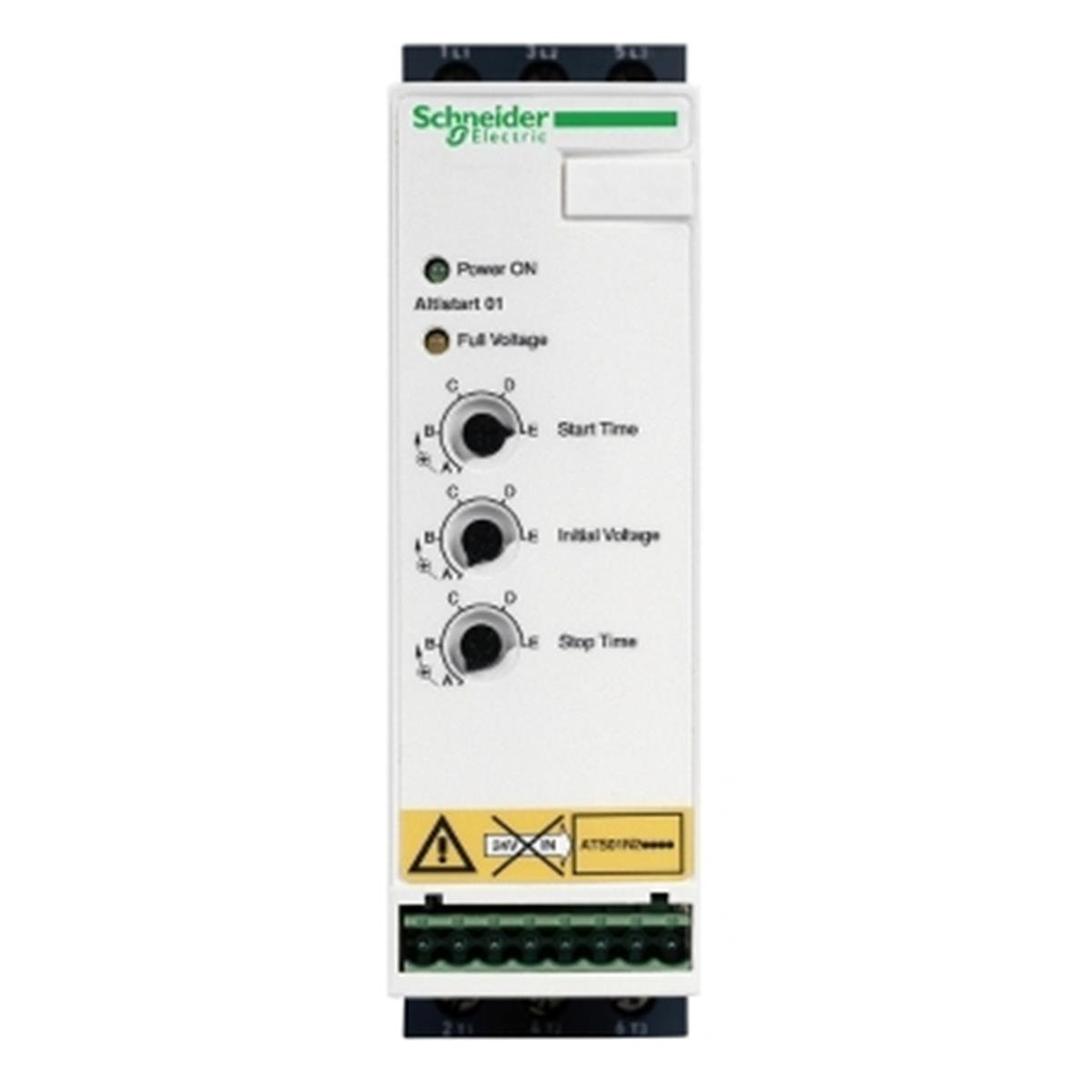

Altistart 01 |
| Ürün ya da bileşen tipi |
Yumuşak yolverici |
| ürün varış yeri |
Asenkron motorlar |
| ürüne özel uygulama |
Basit makine |
| Ürün grubu |
ATS01 |
| fazların ağ sayısı |
3 faz |
| [Us] nominal besleme gerilimi |
380...415 V - 10...10 % |
| motor gücü kW |
15 kW, 3 faz -de 380...415 V |
| IcL yolverici değeri |
32 A |
| kullanım kategorisi |
AC-53B 'e uygunEN/IEC 60947-4-2 |
| akım tüketimi |
160 A nominal yükte |
| başlatma tipi |
Gerilim rampası ile yolverme |
| W cinsinden güç dağılımı |
4,5 W tam yükte ve yolverme sonunda
324,5 W geçici durumda |
Tamamlayıcı
| montaj stili |
Soğutma bloklu |
| kullanılabilir işlev |
Entegre bypas |
| besleme gerilimi limitleri |
342…456 V |
| besleme frekansı |
50...60 Hz - 5...5 % |
| Şebeke frekansı |
47,5...63 Hz |
| çıkış gerilimi |
<= güç besleme gerilimi |
| kontrol devresi gerilimi |
Yolvericide dahili olarak bulunur |
| yolverme süresi |
1 ile 10 sn arasında ayarlanabilir
1 s / 50
10 s / 5
5 s / 10 |
| yavaşlama süresi semb |
1 ile 10 sn arasında ayarlanabilir |
| yolverme torku |
Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
| Dijital giriş tipi |
Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhm |
| Dijital giriş gerilimi |
24...40 V |
| Dijital giriş lojiği |
Pozitif LI1, LI2, BOOST 0 Durumunda: < 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mA |
| Dijital çıkış akımı |
2 A DC-13
3 A AC-15 |
| Dijital çıkış tipi |
Açık kollektör lojiki LO1 yolverme sinyalinin sonu
Röle çıkışları R1A, R1C NA |
| Dijital çıkış gerilimi |
24 V (gerilim limitleri: 6...30 V) açık kollektör lojiki |
| minimum anahtarlama akımı |
10 mA -de 6 V DC için röle çıkışları |
| maksimum anahtarlama akımı |
Röle çıkışları: 2 A -de 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük
Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük |
| ekran tipi |
1 LED (yeşil) için yolverici başlatıldı
1 LED (sarı) için nominal gerilime erişildi |
| sıkma torku |
0,5 N.m
1,9…2,5 N.m |
| elektrikli bağlantı |
4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi
Vida konnektörü - sert 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi
Vida konnektörü - sert 2 0,5...1 mm² AWG 17 kontrol devresi
Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 1,5...10 mm² AWG 8 güç devresi
Vida konnektörü - esnek kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - esnek Kablo uçlu 2 1...6 mm² AWG 10 güç devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 2 1,5...6 mm² AWG 10 güç devresi
Vida konnektörü - esnek kablo uçsuz 2 0,5...1,5 mm² AWG 16 kontrol devresi
4 mm vida kelepçesi terminali - esnek Kablo uçlu 1 1...6 mm² AWG 10 güç devresi |
| İşaretleme |
CE |
| Çalışma konumu |
Dikey +/- 10 derece |
| Yükseklik |
154 mm |
| Genişlik |
45 mm |
| Derinlik |
131 mm |
| Ürün ağırlığı |
0,56 kg |
| uyumluluk kodu |
ATS01N2 |
| Motor power range AC-3 |
15…25 kW -de 380…440 V 3 faz |
| Motor yolverici tipi |
Soft starter |
Ortam
| elektromanyetik uyumluluk |
Iletimli ve yayılmalı emisyonlar seviye B 'e uygunCISPR 11
Iletimli ve yayılmalı emisyonlar seviye B 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
EMC bağışıklığı 'e uygunEN 50082-1
EMC bağışıklığı 'e uygunEN 50082-2
Harmonikler 'e uygunIEC 1000-3-2
Harmonikler 'e uygunIEC 1000-3-4
Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 'e uygunIEC 61000-4-6
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Mikro kesilmeler ve gerilim dalgalanmaları 'e uygunIEC 61000-4-11
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
| Standartlar |
EN/IEC 60947-4-2 |
| Ürün sertifikaları |
C-Tick
CSA
CCC
GOST
UL
yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 |
| IP koruma derecesi |
IP20 |
| kirletme derecesi |
2 'e uygunEN/IEC 60947-4-2 |
| titreşim direnci |
1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| bağıl nem |
5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı |
-10…40 °C (olmadan)
40…50 °C (°C başına % 2 akım düşüşüyle) |
| depolama için ortam hava sıcaklığı |
-25…70 °C 'e uygunEN/IEC 60947-4-2 |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
678,0 g |
| Paket 1 Yükseklik |
15,5 cm |
| Paket 1 genişliği |
17,5 cm |
| Paket 1 Uzunluk |
5,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
112 |
| Paket 2 Ağırlığı |
90,14 kg |
| Paket 2 Yükseklik |
77 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
| Birim paket türü 3 |
S03 |
| Paketteki birim sayısı 3 |
14 |
| Paket 3 Ağırlığı |
10,058 kg |
| Paket 3 Yükseklik |
30 cm |
| Paket 3 genişliği |
30 cm |
| Paket 3 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
