Teknik Özellikler
Ana
| Ürün serisi |

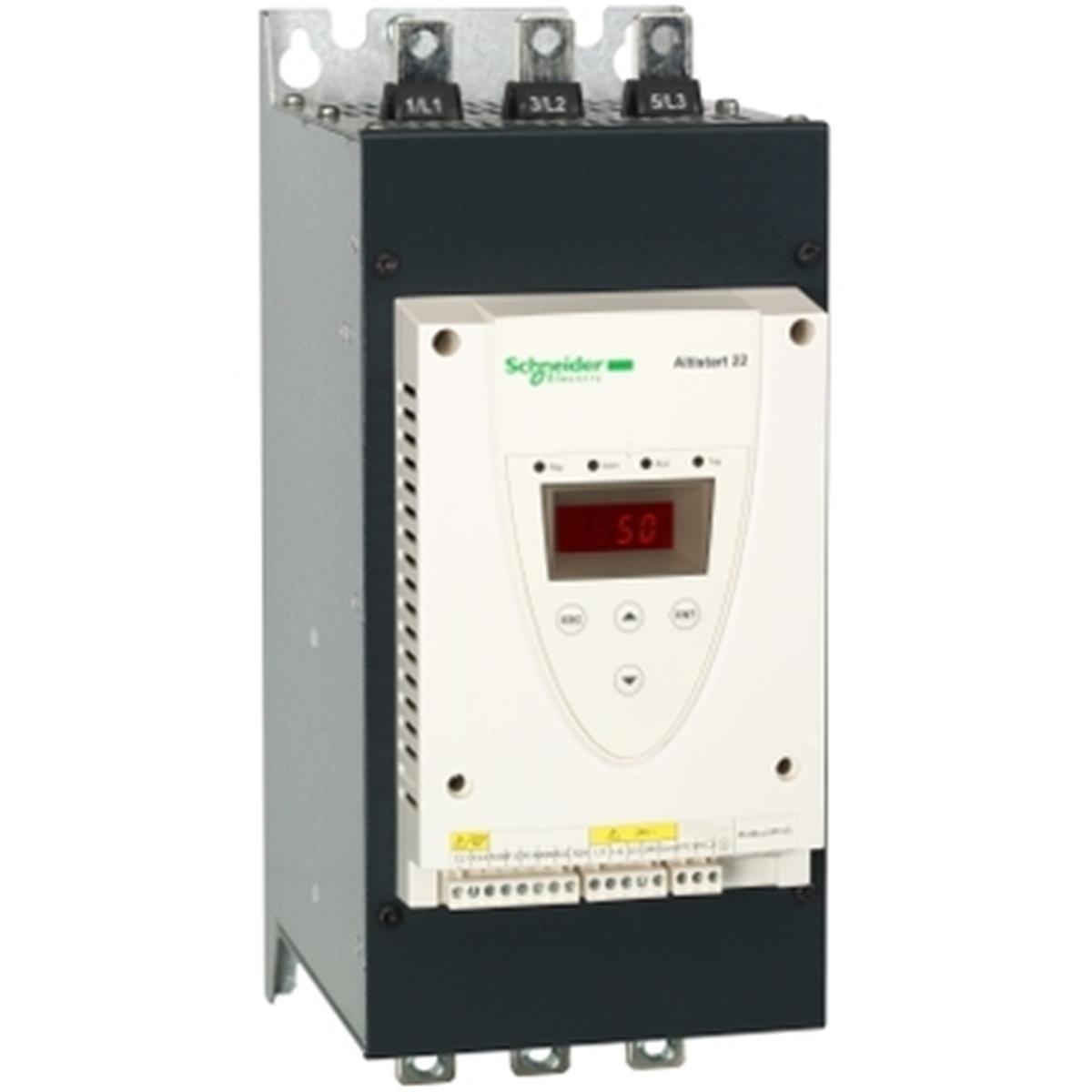

Altistart 22 |
| Ürün ya da bileşen tipi |
Yumuşak yolverici |
| ürün varış yeri |
Asenkron motorlar |
| ürüne özel uygulama |
Pumps and fans |
| bileşen adı |
ATS22 |
| fazların ağ sayısı |
3 faz |
| [Us] nominal besleme gerilimi |
230...440 V - 15...10 % |
| motor gücü kW |
37 kW 230 V
75 kW 400 V
75 kW 440 V |
| fabrika ayarı akımı |
131 A |
| W cinsinden güç dağılımı |
82 W standart uygulamalar için |
| kullanım kategorisi |
AC-53A |
| başlatma tipi |
Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır) |
| IcL yolverici değeri |
140 A için motor besleme hattında bağlantı standart uygulamalar için |
| IP koruma derecesi |
IP00 |
Tamamlayıcı
| montaj stili |
Soğutma bloklu |
| kullanılabilir işlev |
Dahili bypas |
| besleme gerilimi limitleri |
195…484 V |
| besleme frekansı |
50...60 Hz - 10...10 % |
| Şebeke frekansı |
45...66 Hz |
| cihaz bağlantısı |
Motor besleme hattında
Motor delta terminallerine |
| kontrol devresi gerilimi |
230 V - 15...10 % 50/60 Hz |
| kontrol devresi tüketimi |
20 W |
| Dijital çıkış sayısı |
2 |
| Dijital çıkış tipi |
Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O |
| minimum anahtarlama akımı |
100 mA -de 12 V DC (röle çıkışları) |
| maksimum anahtarlama akımı |
5 A 250 V AC dirençli 1 röle çıkışları
5 A 30 V DC dirençli 1 röle çıkışları
2 A 250 V AC endüktif 0,4 20 ms röle çıkışları
2 A 30 V DC endüktif 7 ms röle çıkışları |
| Dijital giriş sayısı |
3 |
| Dijital giriş tipi |
(LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm |
| Dijital giriş gerilimi |
24 V <= 30 V |
| Dijital giriş lojiği |
Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA |
| çıkış akımı |
0,4...1 Icl ayarlanabilir |
| PTC prob girişi |
750 Ohm |
| haberleşme port protokolü |
Modbus |
| konnektör tipi |
1 RJ45 |
| haberleşme veri bağlantısı |
Seri |
| fiziksel arayüz |
RS485 çoklu priz |
| iletim hızı |
4800, 9600 veya 19200 bps |
| kurulu cihaz |
31 |
| koruma tipi |
Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici |
| İşaretleme |
CE |
| soğutmanın tipi |
Zorlamalı konveksiyon |
| Çalışma konumu |
Dikey +/- 10 derece |
| Yükseklik |
356 mm |
| Genişlik |
150 mm |
| Derinlik |
229,5 mm |
| Ürün ağırlığı |
18 kg |
| Motor power range AC-3 |
30…50 kW -de 200…240 V 3 faz
55…100 kW -de 380…440 V 3 faz |
| Motor yolverici tipi |
Soft starter |
Ortam
| elektromanyetik uyumluluk |
Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
| Standartlar |
EN/IEC 60947-4-2 |
| Ürün sertifikaları |
UL
CSA
C-Tick
GOST
CCC |
| titreşim direnci |
1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm (f= 2…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| gürültü seviyesi |
56 dB |
| kirletme derecesi |
Seviye 2 'e uygunIEC 60664-1 |
| bağıl nem |
0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı |
-10…40 °C (olmadan)
40…60 °C (°C başına % 2,2 akım düşüşüyle) |
| Depolama ortam koşulları |
-25…70 °C |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
13,207 kg |
| Paket 1 Yükseklik |
25,5 cm |
| Paket 1 genişliği |
32,5 cm |
| Paket 1 Uzunluk |
41,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
4 |
| Paket 2 Ağırlığı |
65,828 kg |
| Paket 2 Yükseklik |
63 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
