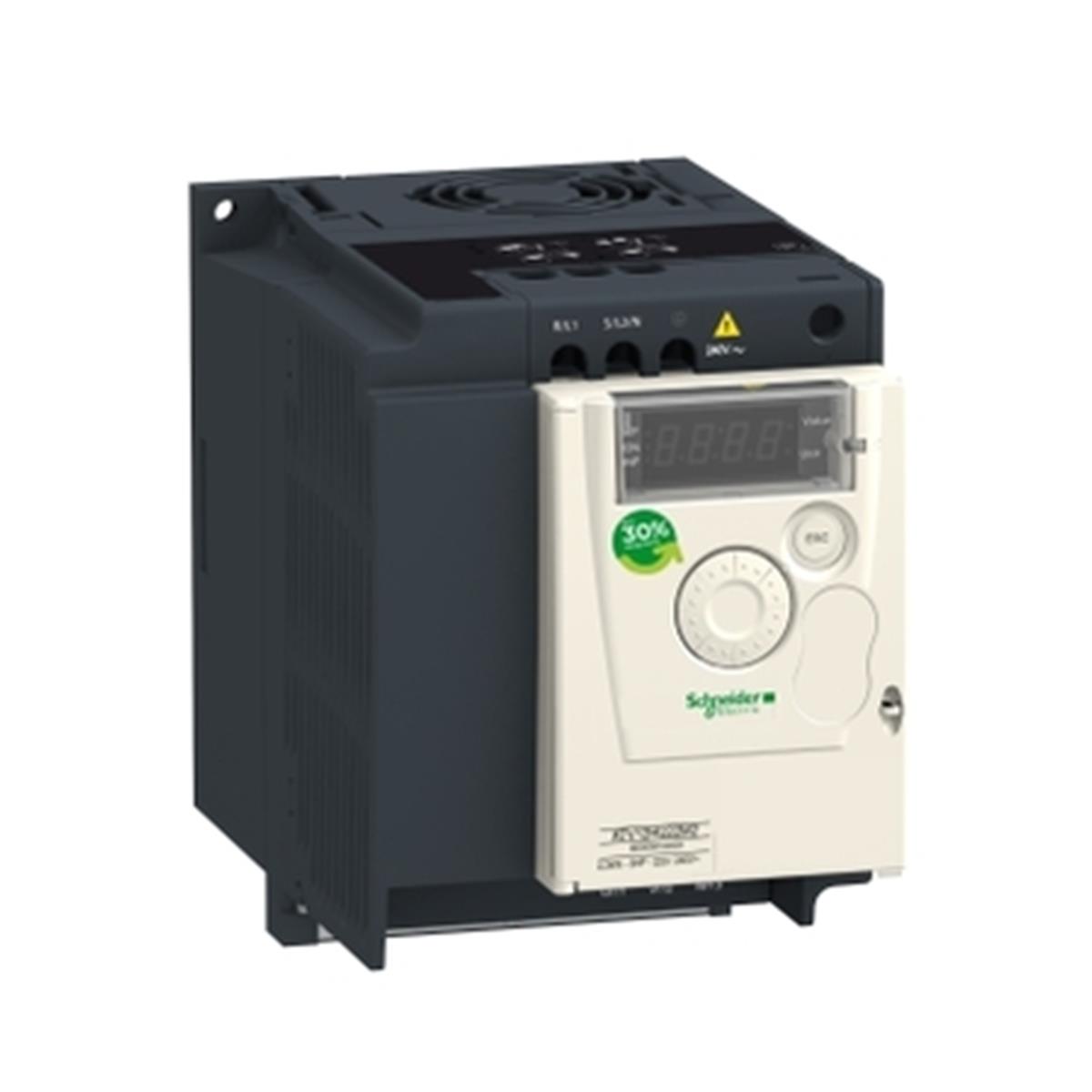

besleme frekansı |
50/60 Hz +/- 5 % |
konnektörün tipi |
1 RJ45 (ön yüzde) için Modbus |
fiziksel arayüz |
2 telli RS 485 için Modbus |
iletim çerçevesi |
RTU için Modbus |
iletim hızı |
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn |
adreslerin sayısı |
1…247 için Modbus |
haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43) |
sürekli çıkış akımı |
10 A -de 4 kHz |
maksimum geçici akım |
15 A için 60 s |
hız kontrol cihazı çıkış frekansı |
0,5…400 Hz |
frenleme torku |
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
çıkış gerilimi |
200...240 V 3 faz |
elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC) |
sıkma torku |
1,2 N.m |
yalıtım |
Güç ve kontrol arasındaki elektrik |
besleme |
Referans potansiyometre için dahili besleme: 5 V DC (4,75…5,25 V), <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V DC (20,4…28,8 V), <100 mA, koruma tipi: aşırı yük ve kısa devre koruması |
analog giriş tipi |
Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
Dijital giriş tipi |
Programlanabilir LI1...LI4 24 V 18...30 V |
Dijital giriş lojiği |
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
örnekleme süresi |
20 ms, tolerans +/- 1 ms için lojik giriş
10 ms için analog giriş |
doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş |
analog çıkış tipi |
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
Dijital çıkış tipi |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A |
minimum anahtarlama akımı |
5 mA -de 24 V DC için lojik röle |
maksimum anahtarlama akımı |
2 A 250 V AC endüktif cos phi = 0,4 L/R = 7 msn lojik röle
2 A 30 V DC endüktif cos phi = 0,4 L/R = 7 msn lojik röle
3 A 250 V AC dirençli cos phi = 1 L/R = 0 msn lojik röle
4 A 30 V DC dirençli cos phi = 1 L/R = 0 msn lojik röle |
durana kadar frenleme |
DC enjeksiyon ile, <30 s |
frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz |
zaman sabiti |
20 ms +/- 1 ms referans değişikliği için |
işlevsellik |
Temel |
özel uygulama |
Santrifüjlü pompalar ve fanlar
Diğer uygulamalar |
Dijital giriş sayısı |
4 |
Dijital çıkış sayısı |
2 |
analog giriş sayısı |
1 |
analog çıkış sayısı |
1 |
asenkron motor kontrol profili |
Gerilim/frekans oranı (V/f)
Karesel gerilim/frekans oranı
Sensörsüz akı vektör kontrolü |
geçici aşırı moment |
150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
hızlanma ve yavaşlama rampaları |
U
S
0 - 999,9 sn arası doğrusal |
motor kayma kompanzasyonu |
Ayarlanabilir
Fabrikada mevcut |
anahtarlama frekansı |
2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile |
nominal anahtarlama frekansı |
4 kHz |
muhtemel hat Isc |
1 kA |
koruma tipi |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
Set başına Miktar |
1'li set |
Genişlik |
105 mm |
Yükseklik |
142 mm |
Derinlik |
156,2 mm |
Ürün ağırlığı |
1,4 kg |
