Teknik Özellikler
Ana
| Ürün serisi |

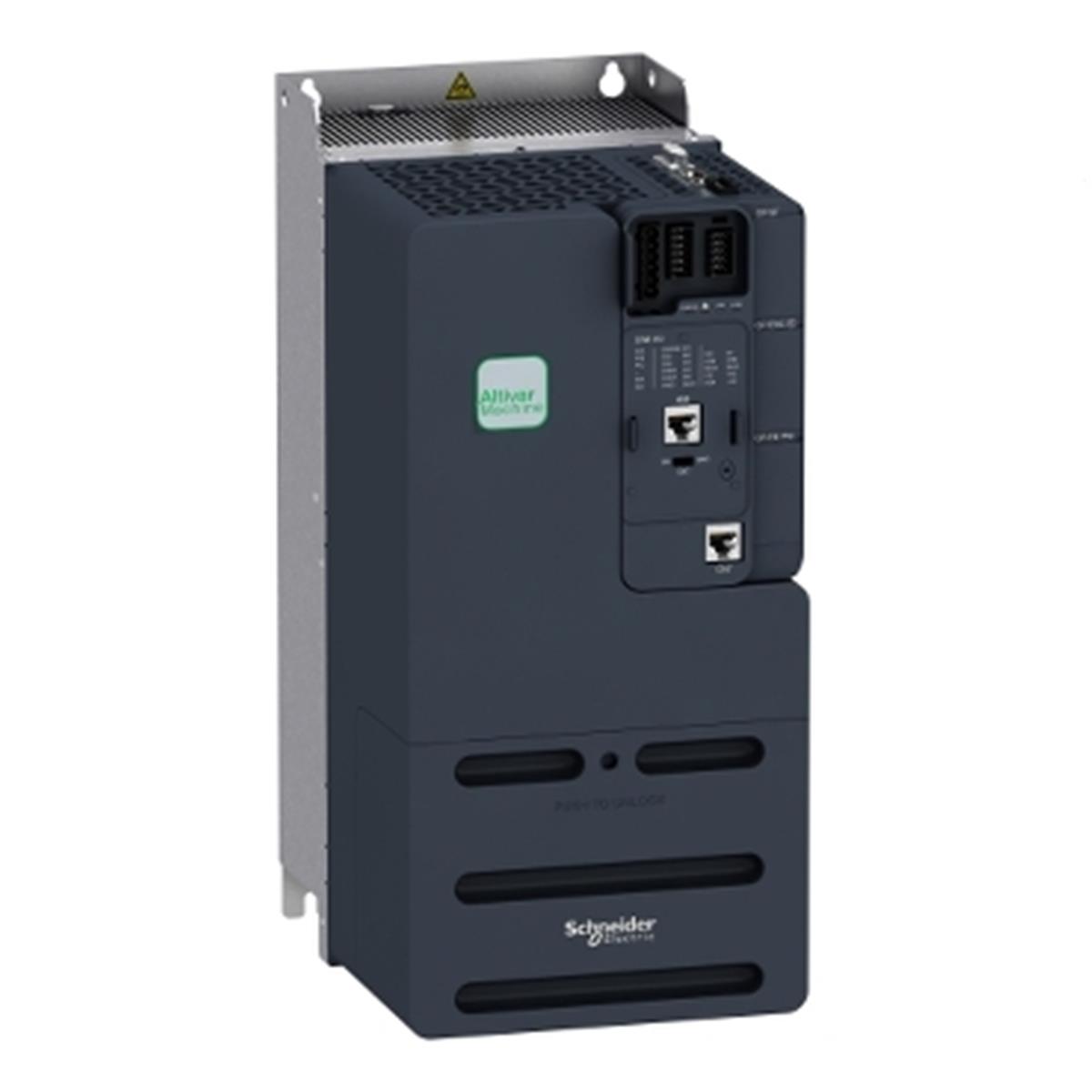

Altivar Machine ATV340 |
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
| ürüne özel uygulama |
Machine |
| model |
Standart tip |
| Montaj Tipi |
Cabinet mount |
| haberleşme port protokolü |
Modbus seri |
| seçenek kartı |
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, DeviceNet
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT |
| fazların ağ sayısı |
3 faz |
| besleme frekansı |
50...60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi |
380...480 V - 15...10 % |
| nominal çıkış akımı |
32,0 A |
| motor gücü kW |
18,5 kW için normal şart
15 kW için Ağır şart |
| motor gücü hp |
25 hp için normal şart
20 hp için Ağır şart |
| EMC filtresi |
Class C3 EMC filter integrated |
| IP koruma sınıfı |
IP20 |
Tamamlayıcı
| Dijital giriş sayısı |
5 |
| Dijital giriş tipi |
PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm
programlanabilir |
| number of preset speeds |
16 önceden ayarlı hız |
| Dijital çıkış sayısı |
2,0 |
| Dijital çıkış tipi |
Programmable output DQ1, DQ2 30 V DC 100 mA |
| analog giriş sayısı |
2 |
| analog giriş tipi |
AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI1 software-configurable temperature probe or water level sensor
AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit |
| analog çıkış sayısı |
2 |
| analog çıkış tipi |
Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit |
| röle çıkış sayısı |
2 |
| çıkış gerilimi |
<= güç besleme gerilimi |
| röle çıkış tipi |
Röle çıkışları R1A
Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles
Röle çıkışları R2A
Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles |
| maksimum anahtarlama akımı |
Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC |
| minimum anahtarlama akımı |
Röle çıkışı R1B: 5 mA -de 24 V DC
Röle çıkışı R2C: 5 mA -de 24 V DC |
| fiziksel arayüz |
2 telli RS 485 |
| konnektör tipi |
1 RJ45 |
| erişim yöntemi |
Slave Modbus RTU |
| iletim hızı |
4.8 kbit/s
9,6 kbit/sn
19,2 kbit/sn
38.4 kbit/s |
| iletim çerçevesi |
RTU |
| adreslerin sayısı |
1…247 |
| veri biçimi |
8 bit, yapılandırılabilir tek, çift veya paritesiz |
| polarizasyon tipi |
Empedans yok |
| 4 quadrant operation possible |
True |
| asenkron motor kontrol profili |
Değişken moment standardı
Optimum moment modu
Sabit tork standartı |
| senkron motor kontrol profili |
Reluctance motor
Sabit mıknatıslı motor |
| kirletme derecesi |
2 'e uygunEN/IEC 61800-5-1 |
| maximum output frequency |
0,599 kHz |
| hızlanma ve yavaşlama rampaları |
Linear adjustable separately from 0.01...9999 s
S, U veya özelleştirilmiş |
| motor kayma kompanzasyonu |
Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir |
| anahtarlama frekansı |
2...16 kHz ayarlanabilir
7...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı |
4 kHz |
| durana kadar frenleme |
DC enjeksiyon ile |
| brake chopper integrated |
True |
| hat akımı |
37,4 A -de 380 V (normal şart)
30,2 A -de 480 V (normal şart)
44,9 A -de 380 V (Ağır şart)
35,7 A -de 480 V (Ağır şart) |
| hat akımı |
44,9 A -de 380 V hat bobini olmadan (Ağır şart)
35,7 A -de 480 V hat bobini olmadan (Ağır şart)
42,4 A -de 380 V harici hat bobini ile (normal şart)
34,1 A -de 480 V harici hat bobini ile (normal şart)
45,5 A -de 380 V harici hat bobini ile (Ağır şart)
36,0 A -de 480 V harici hat bobini ile (Ağır şart) |
| Maksimum Giriş Akımı |
44,9 A |
| maximum output voltage |
480 V |
| görünen güç |
28,3 kVA -de 480 V (normal şart)
29,7 kVA -de 480 V (Ağır şart) |
| maksimum geçici akım |
42,9 A süresince 60 s (normal şart)
48 A süresince 60 s (Ağır şart)
52,7 A süresince 2 s (normal şart)
58 A süresince 2 s (Ağır şart) |
| elektrikli bağlantı |
Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol
Vidalı terminal, kelepçeleme kapasitesi: 6...25 mm² için line side
Vidalı terminal, kelepçeleme kapasitesi: 6...25 mm² için DC barası
Vidalı terminal, kelepçeleme kapasitesi: 4...25 mm² için motor |
| muhtemel hat Isc |
22 kA |
| base load current at high overload |
32,0 A |
| base load current at low overload |
39,0 A |
| W cinsinden güç dağılımı |
Doğal konveksiyon: 18 W -de 380 V 4 kHz (Ağır şart)
Zorlamalı konveksiyon: 346 W -de 380 V 4 kHz (Ağır şart)
Doğal konveksiyon: 21 W -de 380 V 4 kHz (normal şart)
Zorlamalı konveksiyon: 411 W -de 380 V 4 kHz (normal şart) |
| elektrikli bağlantı |
Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12
Hat tarafı: vidalı terminal 6...25 mm²/AWG 8...AWG 3
DC barası: vidalı terminal 6...25 mm²/AWG 8...AWG 3
Motor: vidalı terminal 4...25 mm²/AWG 10...AWG 3 |
| with safety function Safely Limited Speed (SLS) |
True |
| with safety function Safe brake management (SBC/SBT) |
True |
| with safety function Safe Operating Stop (SOS) |
False |
| with safety function Safe Position (SP) |
False |
| with safety function Safe programmable logic |
False |
| with safety function Safe Speed Monitor (SSM) |
False |
| with safety function Safe Stop 1 (SS1) |
True |
| with sft fct Safe Stop 2 (SS2) |
False |
| with safety function Safe torque off (STO) |
True |
| with safety function Safely Limited Position (SLP) |
False |
| with safety function Safe Direction (SDI) |
False |
| koruma tipi |
Termal koruma: motor
Güvenli tork kapatma: motor
Motor phase loss: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Aşırı akım: sürücü
Output overcurrent between motor phase and earth: sürücü
Output overcurrent between motor phases: sürücü
Short-circuit between motor phase and earth: sürücü
Motor fazları arasındaki kısa devre: sürücü
Motor phase loss: sürücü
DC Bus overvoltage: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Input supply loss: sürücü
Exceeding limit speed: sürücü
Kontrol devresinde kesme: sürücü |
| Genişlik |
180,0 mm |
| Yükseklik |
385,0 mm |
| Derinlik |
249,0 mm |
| Ürün ağırlığı |
9,5 kg |
| sürekli çıkış akımı |
39 A -de 4 kHz için normal şart
32 A -de 4 kHz için Ağır şart |
Ortam
| çalışma yüksekliği |
<= 3000 m with current derating above 1000m |
| Çalışma konumu |
Dikey +/- 10 derece |
| Ürün sertifikaları |
UL
CSA
TÜV
EAC
CTick |
| İşaretleme |
CE |
| Standartlar |
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C |
| montaj stili |
Soğutma bloklu |
| elektromanyetik uyumluluk |
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 |
| environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3
Class 3S3 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) |
70 m/s² at 22 ms |
| maximum acceleration under vibrational stress (during operation) |
5 m/s² at 9...200 Hz |
| maximum deflection under vibratory load (during operation) |
1.5 mm at 2...9 Hz |
| permitted relative humidity (during operation) |
Class 3K5 according to EN 60721-3 |
| soğutma havası hacmi |
128,0 m3/h |
| soğutmanın tipi |
Zorlamalı konveksiyon |
| aşırı gerilim kategorisi |
Class III |
| düzenleme döngüsü |
Ayarlanabilir PID regülatör |
| gürültü seviyesi |
55,6 dB |
| kirletme derecesi |
2 |
| ambient air transport temperature |
-40…70 °C |
| çalışma için ortam hava sıcaklığı |
-15…50 °C olmadan (dikey konum)
50…60 °C değer kaybı faktörü ile (dikey konum) |
| Depolama ortam koşulları |
-40…70 °C |
| yalıtım |
Güç ve kontrol arasındaki terminaller |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
11,14 kg |
| Paket 1 Yükseklik |
34 cm |
| Paket 1 genişliği |
30,5 cm |
| Paket 1 Uzunluk |
56 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
2 |
| Paket 2 Ağırlığı |
35,28 kg |
| Paket 2 Yükseklik |
73,5 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
| Paket 3 Yükseklik |
80 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
