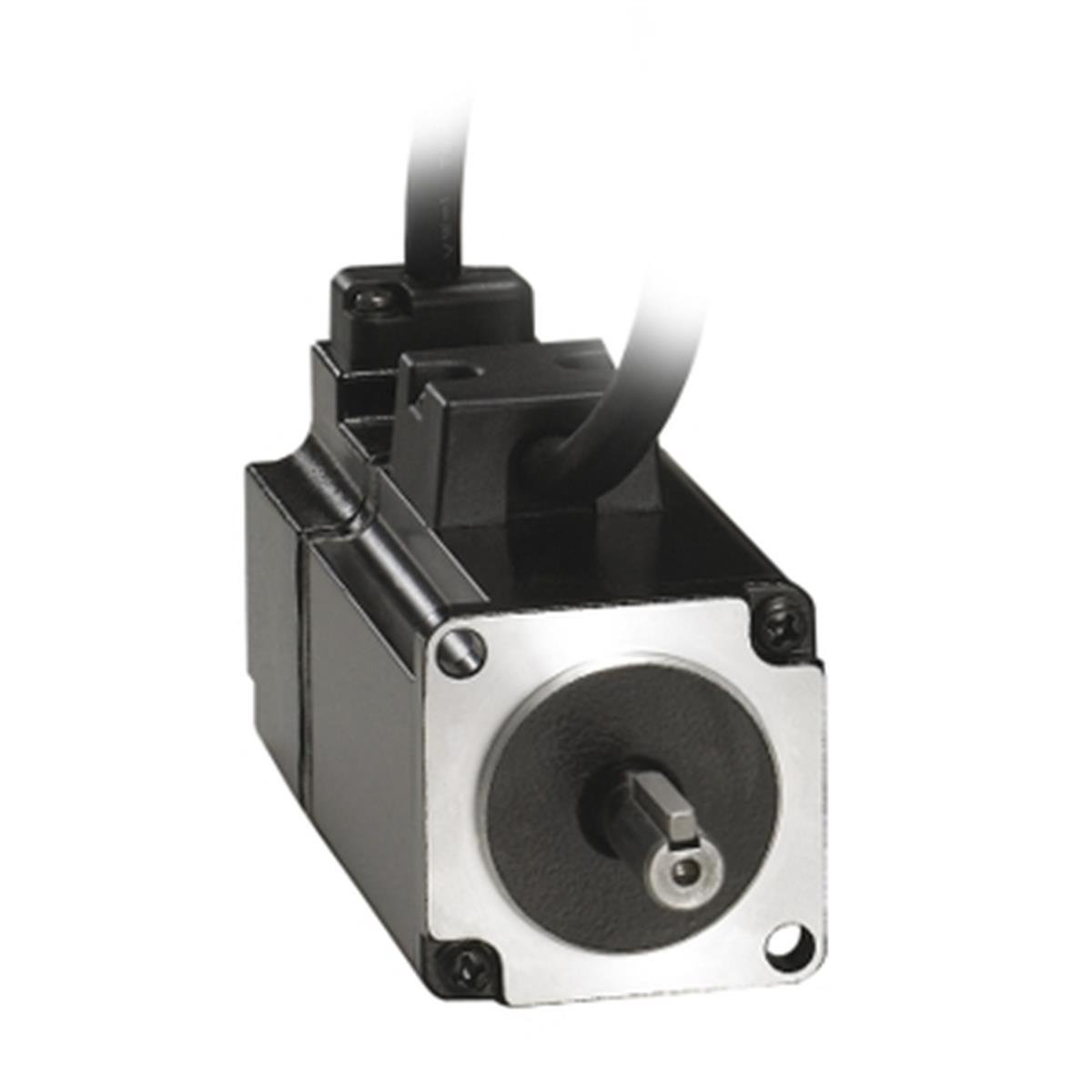

Schneider Electric BCH0401O12A1C Lexium Servo Motor (100W, 3000 rpm)
Endüstriyel hareket kontrol sistemlerinde (Motion Control) milimetrik hassasiyet ve dinamik yanıt hızına ihtiyaç duyduğunuz tüm uygulamalar için Schneider Electric BCH0401O12A1C servo motor mükemmel bir tercihtir. 100W (0.1 kW) güce ve 3000 rpm nominal çalışma hızına sahip bu kompakt motor, özellikle Lexium serisi servo sürücülerle entegre edildiğinde makine çevrim sürelerinizi (cycle time) minimuma indirir.
BCH0401O12A1C Servo Motor Teknik Avantajları
Yüksek Çözünürlüklü Enkoder ile Kusursuz Pozisyonlama Dahili yüksek hassasiyetli enkoderi sayesinde, sisteminize kusursuz bir geri besleme (feedback) verisi sağlar. Paketleme, etiketleme ve CNC CNC eksen kontrolü gibi sıfır hata toleransıyla çalışan makinelerde titreşimsiz ve pürüzsüz bir hareket profili çizer.
Dar Alanlar İçin Kompakt Gövde (40mm Flanş) Sadece 40 mm flanş boyutuna sahip bu motor, makine tasarımcılarına (OEM) dar mekanik şasilerde esneklik sağlar. Güç/boyut oranı maksimize edilerek minimum alanda maksimum tork üretimi hedeflenmiştir.
Düşük Atalet (Low Inertia) ve Hızlı İvmelenme Düşük rotor ataleti sayesinde ani dur-kalk (start-stop) gerektiren proseslerde motor çok hızlı ivmelenir ve yavaşlar. Bu dinamik yapı, tesisinizdeki üretim adetlerini doğrudan artırır.
Kullanım Alanları ve Endüstriyel Çözümler
-
Elektronik komponent montaj makineleri (Pick & Place)
-
Hassas etiketleme ve kesim hatları
-
Tekstil endüstrisi iplik ve dikiş otomasyonu
-
Medikal cihaz imalat ve paketleme sistemleri
| Teknik Özellik |
Detaylı Açıklama |
| Ürün Referans Kodu |
BCH0401O12A1C (Lexium Serisi) |
| Nominal Motor Gücü |
100 W (0.1 kW) |
| Nominal Hız |
3000 rpm (Devir/Dakika) |
| Maksimum Mekanik Hız |
5000 rpm |
| Motor Flanş Boyutu |
40 mm |
| Fren Tipi (Holding Brake) |
Yok (Frensiz Model) |
| Geri Besleme (Feedback) |
Yüksek Çözünürlüklü Enkoder |
| Mil (Şaft) Tipi |
Düz Şaft (Smooth Shaft) |
| Koruma Sınıfı |
IP65 (Zorlu koşullara dayanıklı) |
Teknik Özellikler
Ana
| seri uyumluluğu |
Lexium 23 Plus |
| Ürün ya da bileşen tipi |
Servo motor |
| Ürün grubu |
BCH |
Tamamlayıcı
| maksimum mekanik hız |
5000 rpm |
| [Us] nominal besleme gerilimi |
220 V |
| fazların ağ sayısı |
Monofaze |
| sürekli durma akımı |
0,9 A |
| sürekli güç |
0,1 kW |
| şaft ucu |
Kilitli |
| ikinci şaft |
Ikinci şaft ucu olmadan |
| şaft çapı |
8 mm |
| şaft uzunluğu |
20 mm |
| anahtar genişliği |
3 mm |
| geri besleme tipi |
20 bit artımlı enkoder |
| frenleme |
Olmadan |
| montaj desteği |
Asya standardı flanş |
| motor flanş boyutu |
40 mm |
| tork sabiti |
0,36 N.m/A |
| geri emf sabiti |
13,6 V/krpm -de 20 °C |
| rotor ataleti |
0,037 kg.cm² |
| stator direnci |
18,6 Ohm -de 20 °C |
| stator endüktansı |
48 mH -de 20 °C |
| stator elektrik süresi sabiti |
2,58 ms -de 20 °C |
| maksimum radyal güç Fr |
78,4 N |
| maksimum eksenel güç Fa |
39,2 N |
| fren içeri çekme gücü |
7,3 W |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
100,6 mm |
| motor yığını sayısı |
1 |
| ortalama bilezik çapı |
30 mm |
| ortalama bilezik derinliği |
2,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
4,5 mm |
| montaj deliklerinin dairesel çapı |
46 mm |
| şaft destek flanşı mesafesi |
20 mm |
| Ürün ağırlığı |
0,5 kg |
Ortam
| IP koruma derecesi |
IP40 |
| Nominal çalışma ortam sıcaklığı |
0…40 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
682,0 g |
| Paket 1 Yükseklik |
8 cm |
| Paket 1 genişliği |
12 cm |
| Paket 1 Uzunluk |
17 cm |
| Birim paket türü 2 |
S06 |
| Paketteki birim sayısı 2 |
32 |
| Paket 2 Ağırlığı |
34,824 kg |
| Paket 2 Yükseklik |
73,5 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
