| Teknik Özellikler |
|
| |
|
| Ana |
|
| Ürün ya da bileşen tipi |

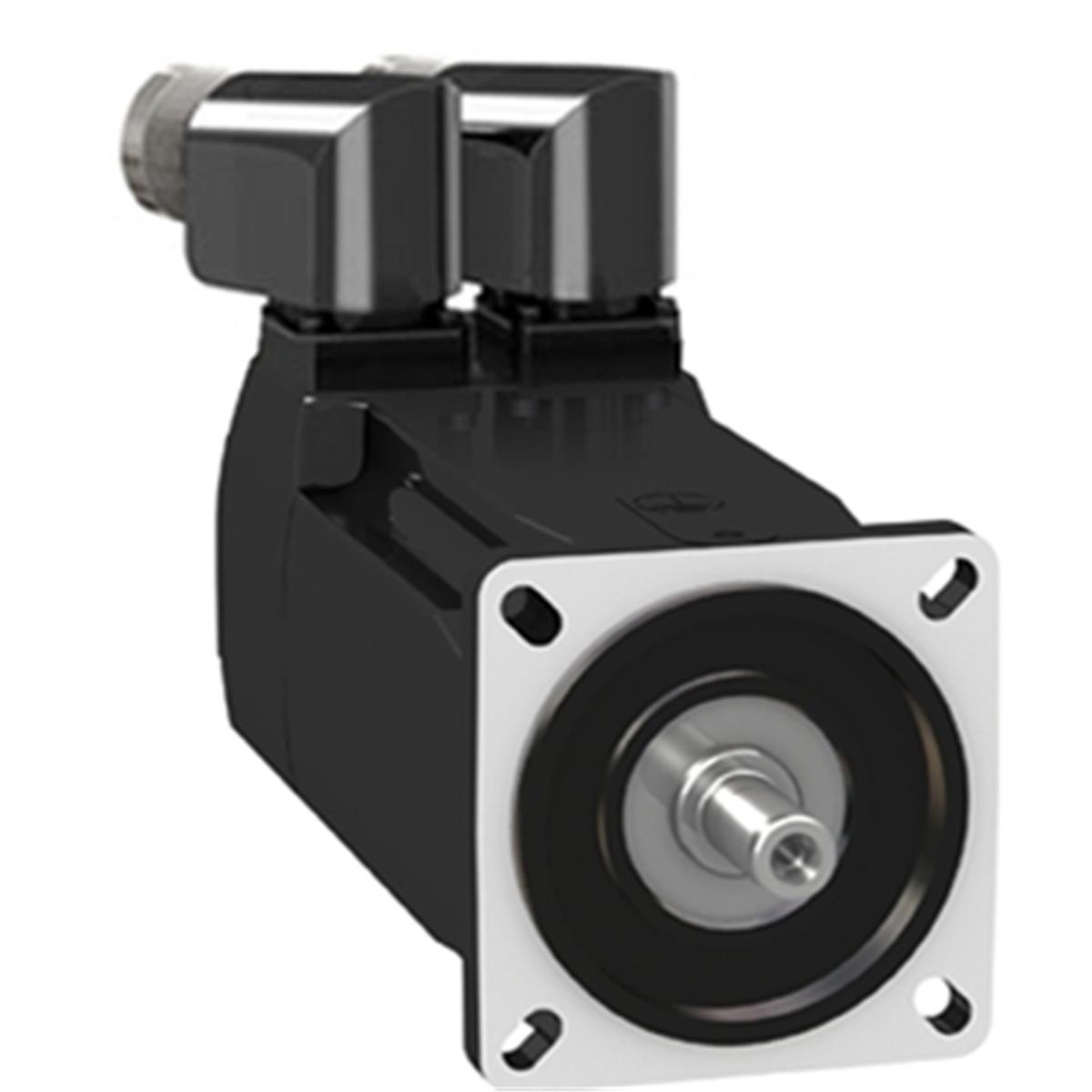

Servo motor |
| Ürün grubu |
BMH |
| maksimum mekanik hız |
8000 rpm |
| sürekli durma torku |
1,2 N.m için LXM32.U60N4 -de 1,5 A, 400 V, trifaze
1,2 N.m için LXM32.U60N4 -de 1,5 A, 480 V, trifaze
1,4 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
1,4 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze |
| tepe durma torku |
4,2 N.m için LXM32.U60N4 -de 1,5 A, 400 V, trifaze
4,2 N.m için LXM32.U60N4 -de 1,5 A, 480 V, trifaze
4,2 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
4,2 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze |
| nominal çıkış gücü |
350 W için LXM32.U60N4 -de 1,5 A, 400 V, trifaze
350 W için LXM32.U60N4 -de 1,5 A, 480 V, trifaze
700 W için LXM32.D12N4 -de 3 A, 400 V, trifaze
700 W için LXM32.D12N4 -de 3 A, 480 V, trifaze |
| nominal tork |
1,1 N.m için LXM32.U60N4 -de 1,5 A, 400 V, trifaze
1,1 N.m için LXM32.U60N4 -de 1,5 A, 480 V, trifaze
1,3 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
1,3 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze |
| nominal hız |
3000 rpm için LXM32.U60N4 -de 1,5 A, 400 V, trifaze
3000 rpm için LXM32.U60N4 -de 1,5 A, 480 V, trifaze
5000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze
5000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze |
| ürün uyumluluğu |
LXM32.U60N4 -de 400...480 V trifaze
LXM32.D12N4 -de 400...480 V trifaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP54 standart |
| hız geri besleme çözünürlüğü |
32768 nokta/dönüş |
| frenleme |
Ile |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Döndürülebilir sağa açılı konnektörler |
| |
|
| |
|
| |
|
| Tamamlayıcı |
|
| seri uyumluluğu |
Lexium 32 |
| [Us] nominal besleme gerilimi |
480 V |
| fazların ağ sayısı |
Trifaze |
| sürekli durma akımı |
1,78 A |
| sürekli güç |
1,05 W |
| maksimum akım Irms |
6 A için LXM32.U60N4
6 A için LXM32.D12N4 |
| maksimum kalıcı akım |
5,97 A |
| ikinci şaft |
Ikinci şaft ucu olmadan |
| şaft çapı |
11 mm |
| şaft uzunluğu |
23 mm |
| anahtar genişliği |
18 mm |
| geri besleme tipi |
Tek dönüşlü SinCos Hiperface |
| tutma torku |
3 N.m frenleme |
| motor flanş boyutu |
70 mm |
| motor yığını sayısı |
1 |
| tork sabiti |
0,79 N.m/A -de 120 °C |
| geri emf sabiti |
50,72 V/krpm -de 120 °C |
| motor kutuplarının sayısı |
10 |
| rotor ataleti |
0,7 kg.cm² |
| stator direnci |
8,3 Ohm -de 20 °C |
| stator endüktansı |
23,4 mH -de 20 °C |
| stator elektrik süresi sabiti |
2,8 ms -de 20 °C |
| maksimum radyal güç Fr |
660 N -de 1000 rpm
520 N -de 2000 rpm
460 N -de 3000 rpm
410 N -de 4000 rpm
380 N -de 5000 rpm
360 N -de 6000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| fren içeri çekme gücü |
7 W |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
161 mm |
| ortalama bilezik çapı |
60 mm |
| ortalama bilezik derinliği |
2,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
5,5 mm |
| montaj deliklerinin dairesel çapı |
82 mm |
| Ürün ağırlığı |
2,6 kg |
| |
|
| |
|
| Paketleme Üniteleri |
|
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
2,688 kg |
| Paket 1 Yükseklik |
11,5 cm |
| Paket 1 genişliği |
19 cm |
| Paket 1 Uzunluk |
39,5 cm |
| Birim paket türü 2 |
S04 |
| Paketteki birim sayısı 2 |
4 |
| Paket 2 Ağırlığı |
11,423 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
40 cm |
| Paket 2 Uzunluk |
60 cm |
| Paket 3 Yükseklik |
75 cm |
| |
|
| |
|
| |
|
| Garanti |
18 Ay |
