| Teknik Özellikler |
|
| |
|
| Ana |
|
| Ürün ya da bileşen tipi |

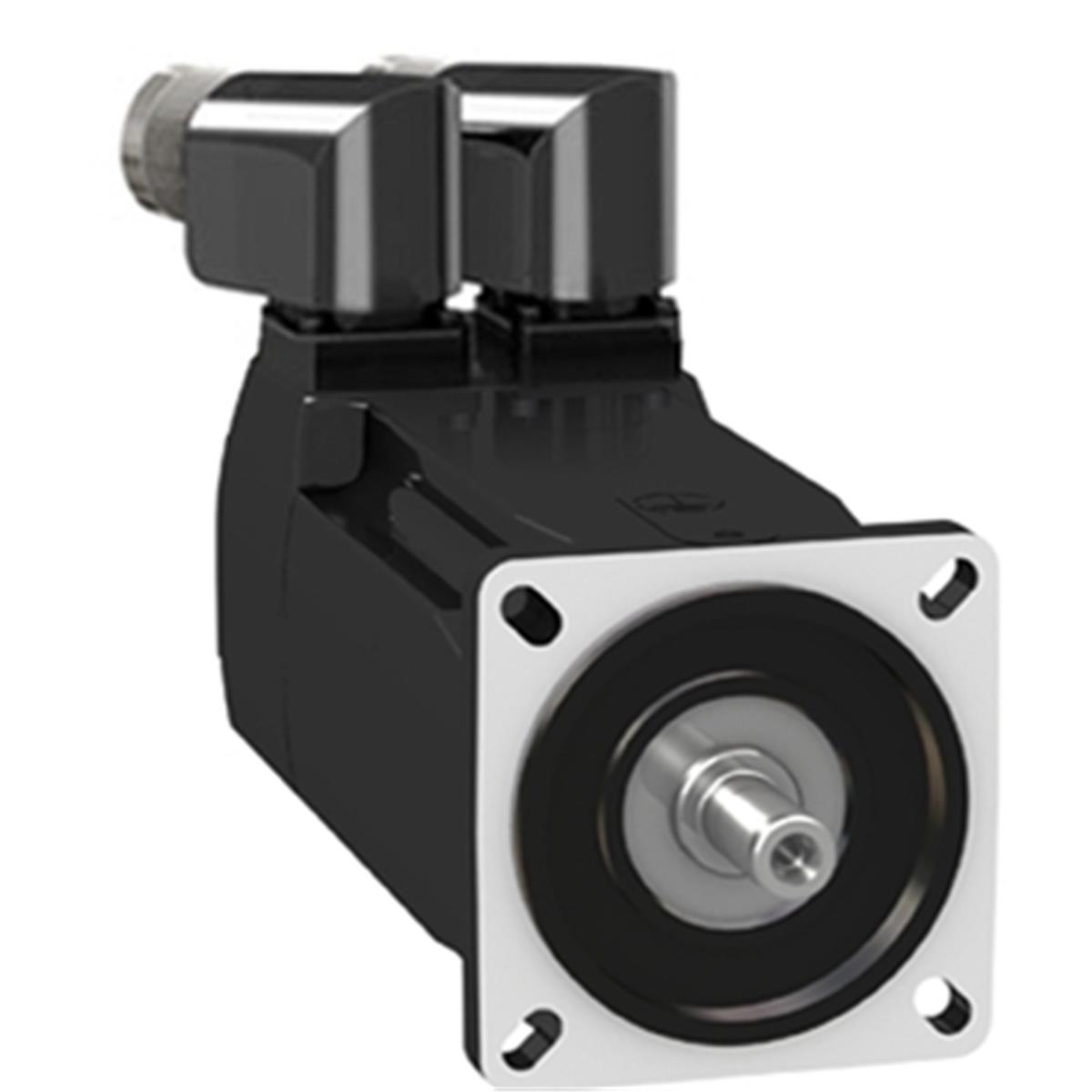

Servo motor |
| Ürün grubu |
BMH |
| maksimum mekanik hız |
8000 rpm |
| sürekli durma torku |
3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| tepe durma torku |
10,2 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
10,2 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| nominal çıkış gücü |
1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| nominal tork |
2,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
2,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| nominal hız |
5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| ürün uyumluluğu |
LXM32.D18N4 -de 400...480 V trifaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP54 standart |
| hız geri besleme çözünürlüğü |
32768 nokta/dönüş |
| frenleme |
Olmadan |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Döndürülebilir sağa açılı konnektörler |
| |
|
| Tamamlayıcı |
|
| seri uyumluluğu |
Lexium 32 |
| [Us] nominal besleme gerilimi |
480 V |
| fazların ağ sayısı |
Trifaze |
| sürekli durma akımı |
3,91 A |
| sürekli güç |
1,68 W |
| maksimum akım Irms |
12,6 A için LXM32.D18N4 |
| maksimum kalıcı akım |
12,57 A |
| ikinci şaft |
Ikinci şaft ucu olmadan |
| şaft çapı |
14 mm |
| şaft uzunluğu |
30 mm |
| anahtar genişliği |
20 mm |
| geri besleme tipi |
Tek dönüşlü SinCos Hiperface |
| motor flanş boyutu |
70 mm |
| motor yığını sayısı |
3 |
| tork sabiti |
0,87 N.m/A -de 120 °C |
| geri emf sabiti |
55,8 V/krpm -de 120 °C |
| motor kutuplarının sayısı |
10 |
| rotor ataleti |
1,67 kg.cm² |
| stator direnci |
2,65 Ohm -de 20 °C |
| stator endüktansı |
8,6 mH -de 20 °C |
| stator elektrik süresi sabiti |
3,2 ms -de 20 °C |
| maksimum radyal güç Fr |
730 N -de 1000 rpm
580 N -de 2000 rpm
510 N -de 3000 rpm
460 N -de 4000 rpm
430 N -de 5000 rpm
400 N -de 6000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
186 mm |
| ortalama bilezik çapı |
60 mm |
| ortalama bilezik derinliği |
2,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
5,5 mm |
| montaj deliklerinin dairesel çapı |
82 mm |
| Ürün ağırlığı |
3 kg |
| |
|
| Paketleme Üniteleri |
|
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
3,666 kg |
| Paket 1 Yükseklik |
11 cm |
| Paket 1 genişliği |
19,5 cm |
| Paket 1 Uzunluk |
41 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
24 |
| Paket 2 Ağırlığı |
92,744 kg |
| Paket 2 Yükseklik |
45 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
| |
|
| Garanti |
18 Ay |
