| Teknik Özellikler |
|
| |
|
| Ana |
|
| Ürün ya da bileşen tipi |

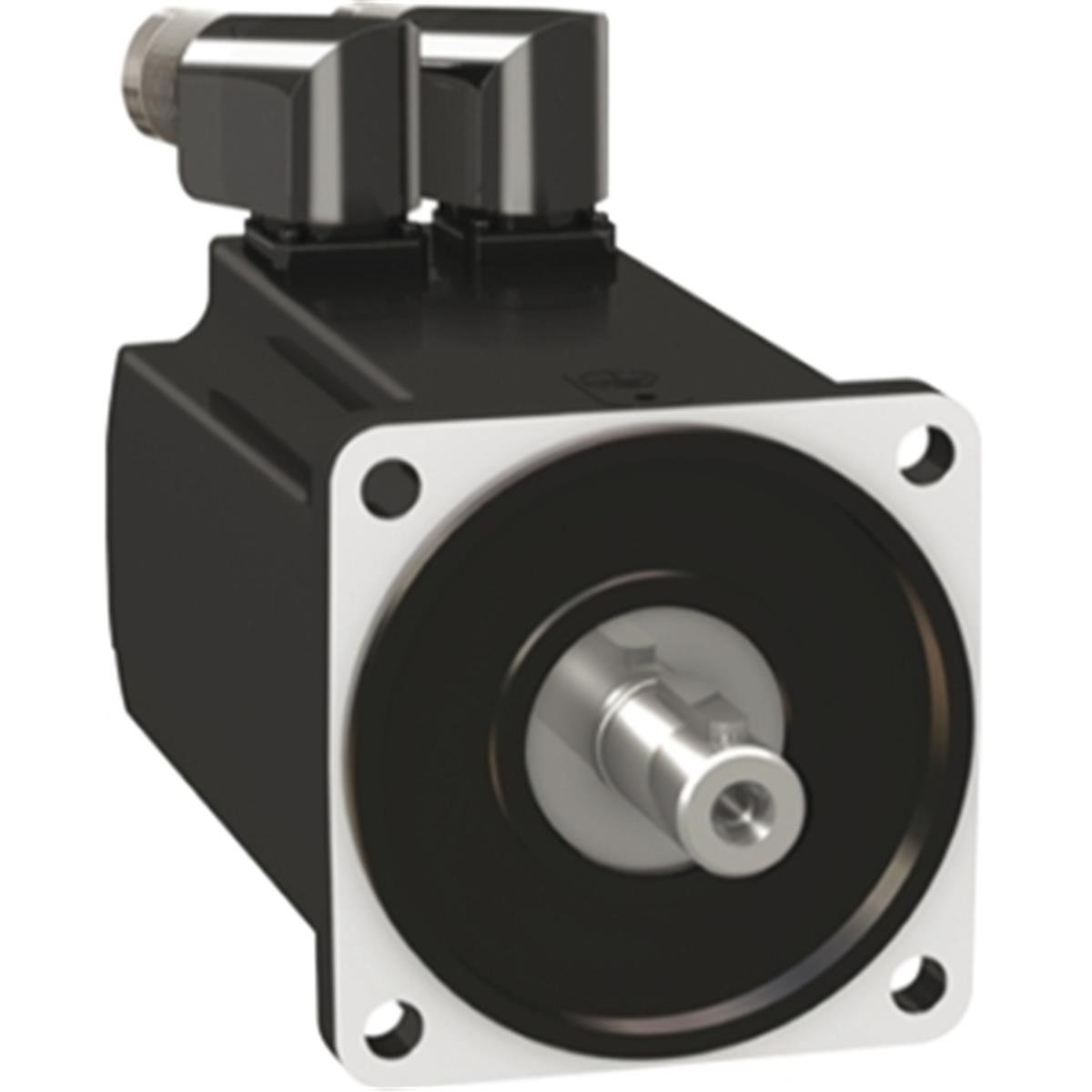

Servo motor |
| Ürün grubu |
BMH |
| maksimum mekanik hız |
6000 rpm |
| sürekli durma torku |
8,4 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
8,4 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| tepe durma torku |
25,1 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
25,1 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| nominal çıkış gücü |
2700 W için LXM32.D30N4 -de 10 A, 400 V, trifaze
2700 W için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| nominal tork |
6,2 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
6,2 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| nominal hız |
4000 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze
4000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| ürün uyumluluğu |
LXM32.D30N4 -de 400...480 V trifaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP54 standart |
| hız geri besleme çözünürlüğü |
32768 nokta/dönüş |
| frenleme |
Olmadan |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Döndürülebilir sağa açılı konnektörler |
| |
|
| |
|
| Tamamlayıcı |
|
| seri uyumluluğu |
Lexium 32 |
| [Us] nominal besleme gerilimi |
480 V |
| fazların ağ sayısı |
Trifaze |
| sürekli durma akımı |
7,69 A |
| sürekli güç |
3,3 W |
| maksimum akım Irms |
29,1 A için LXM32.D30N4 |
| maksimum kalıcı akım |
29,1 A |
| ikinci şaft |
Ikinci şaft ucu olmadan |
| şaft çapı |
19 mm |
| şaft uzunluğu |
40 mm |
| anahtar genişliği |
30 mm |
| geri besleme tipi |
Tek dönüşlü SinCos Hiperface |
| motor flanş boyutu |
100 mm |
| motor yığını sayısı |
3 |
| tork sabiti |
1 N.m/A -de 120 °C |
| geri emf sabiti |
63,5 V/krpm -de 120 °C |
| motor kutuplarının sayısı |
10 |
| rotor ataleti |
9,37 kg.cm² |
| stator direnci |
0,63 Ohm -de 20 °C |
| stator endüktansı |
4 mH -de 20 °C |
| stator elektrik süresi sabiti |
6,3 ms -de 20 °C |
| maksimum radyal güç Fr |
1050 N -de 1000 rpm
830 N -de 2000 rpm
730 N -de 3000 rpm
660 N -de 4000 rpm
610 N -de 5000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
192,6 mm |
| ortalama bilezik çapı |
95 mm |
| ortalama bilezik derinliği |
3,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
9 mm |
| montaj deliklerinin dairesel çapı |
115 mm |
| Ürün ağırlığı |
6,5 kg |
| |
|
| |
|
| Paketleme Üniteleri |
|
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
7,698 kg |
| Paket 1 Yükseklik |
19,5 cm |
| Paket 1 genişliği |
21,5 cm |
| Paket 1 Uzunluk |
40,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
12 |
| Paket 2 Ağırlığı |
100,876 kg |
| Paket 2 Yükseklik |
75 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
|
|
| Garanti |
18 Ay |
