| Teknik Özellikler |
|
|
|
| Ana |
|
| Ürün ya da bileşen tipi |

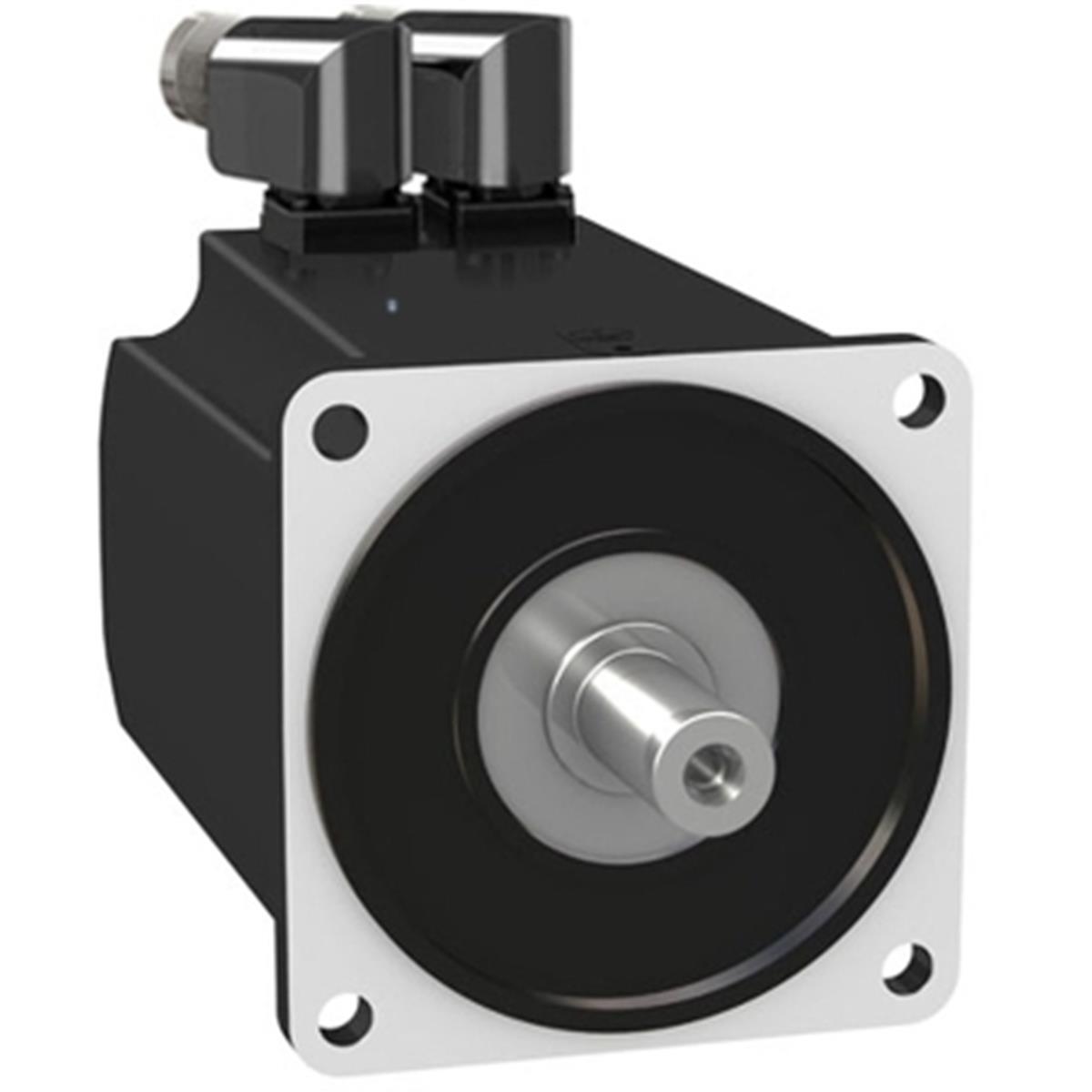

Servo motor |
| Ürün grubu |
BMH |
| maksimum mekanik hız |
4000 rpm |
| sürekli durma torku |
18,5 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
18,5 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze |
| tepe durma torku |
50,3 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
50,3 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze |
| nominal çıkış gücü |
3500 W için LXM32.D72N4 -de 24 A, 400 V, trifaze
3500 W için LXM32.D72N4 -de 24 A, 480 V, trifaze |
| nominal tork |
12,2 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
12,2 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze |
| nominal hız |
3000 rpm için LXM32.D72N4 -de 24 A, 400 V, trifaze
3000 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze |
| ürün uyumluluğu |
LXM32.D72N4 -de 400...480 V trifaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP54 standart |
| hız geri besleme çözünürlüğü |
32768 nokta/dönüş |
| frenleme |
Ile |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Döndürülebilir sağa açılı konnektörler |
|
|
|
|
| Tamamlayıcı |
|
| seri uyumluluğu |
Lexium 32 |
| [Us] nominal besleme gerilimi |
480 V |
| fazların ağ sayısı |
Trifaze |
| sürekli durma akımı |
16,83 A |
| sürekli güç |
4,44 W |
| maksimum akım Irms |
57,4 A için LXM32.D72N4 |
| maksimum kalıcı akım |
57,4 A |
| ikinci şaft |
Ikinci şaft ucu olmadan |
| şaft çapı |
24 mm |
| şaft uzunluğu |
50 mm |
| anahtar genişliği |
40 mm |
| geri besleme tipi |
Tek dönüşlü SinCos Hiperface |
| tutma torku |
18 N.m frenleme |
| motor flanş boyutu |
140 mm |
| motor yığını sayısı |
2 |
| tork sabiti |
1,1 N.m/A -de 120 °C |
| geri emf sabiti |
70,7 V/krpm -de 120 °C |
| motor kutuplarının sayısı |
10 |
| rotor ataleti |
33,5 kg.cm² |
| stator direnci |
0,23 Ohm -de 20 °C |
| stator endüktansı |
3 mH -de 20 °C |
| stator elektrik süresi sabiti |
13 ms -de 20 °C |
| maksimum radyal güç Fr |
2240 N -de 1000 rpm
1780 N -de 2000 rpm
1550 N -de 3000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| fren içeri çekme gücü |
18 W |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
227 mm |
| ortalama bilezik çapı |
130 mm |
| ortalama bilezik derinliği |
3,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
11 mm |
|
|
| Paketleme Üniteleri |
|
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
14,6 kg |
| Paket 1 Yükseklik |
26 cm |
| Paket 1 genişliği |
20 cm |
| Paket 1 Uzunluk |
60 cm |
|
|
| Garanti |
18 Ay |
