Teknik Özellikler
Ana
| Ürün ya da bileşen tipi |

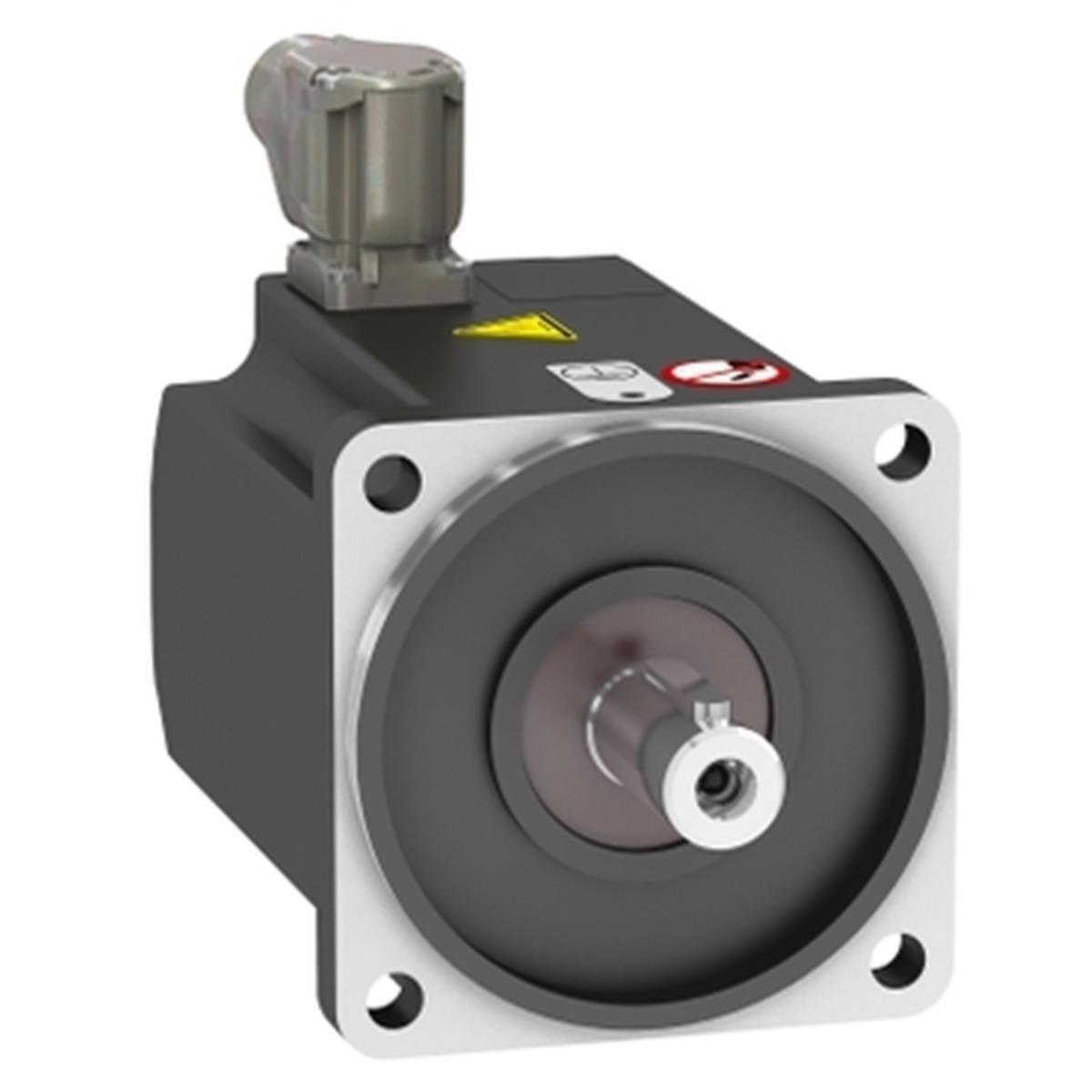

Synchronous motor |
| Ürün grubu |
BMP |
| maksimum mekanik hız |
3600 rpm |
| nominal çıkış gücü |
750 W ATV32 -de 0,75 kW 200 V monofaze
750 W ATV320 -de 0,75 kW 200 V monofaze |
| nominal tork |
2,39 N.m ATV32 -de 0,75 kW 200 V monofaze
2,39 N.m ATV320 -de 0,75 kW 200 V monofaze |
| nominal hız |
3000 rpm ATV32 -de 0,75 kW 200 V monofaze
3000 rpm ATV320 -de 0,75 kW 200 V monofaze |
| ürün uyumluluğu |
Hız kontrol cihazı ATV32 -de 0,75 kW 200 V monofaze
Hız kontrol cihazı ATV320 -de 0,75 kW 200...240 V monofaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP65 standart
IP67 IP67 kiti ile |
| frenleme |
Olmadan |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Rotatable right-angled connector |
Tamamlayıcı
| seri uyumluluğu |
Altivar 32
Altivar Machine ATV320 |
| [Us] nominal besleme gerilimi |
230 V |
| fazların ağ sayısı |
Monofaze |
| maksimum akım Irms |
7,2 A ATV32 -de 0,75 kW 200 V monofaze
7,2 A ATV320 -de 0,75 kW 200 V monofaze |
| nominal operating frequency |
250 Hz ATV32 -de 0,75 kW 200 V monofaze
250 Hz ATV320 -de 0,75 kW 200 V monofaze |
| minimum operating frequency |
25 Hz ATV32 -de 0,75 kW 200 V monofaze
25 Hz ATV320 -de 0,75 kW 200 V monofaze |
| maksimum çalışma frekansı |
300 Hz ATV32 -de 0,75 kW 200 V monofaze
300 Hz ATV320 -de 0,75 kW 200 V monofaze |
| şaft çapı |
19 mm |
| şaft uzunluğu |
40 mm |
| anahtar genişliği |
6 mm |
| motor flanş boyutu |
100 mm |
| tork sabiti |
0,884 N.m/A -de 40 °C |
| motor kutuplarının sayısı |
5 |
| motor yığını sayısı |
1 |
| rotor ataleti |
3,19 kg.cm² |
| stator direnci |
1,28 Ohm -de 40 °C |
| stator endüktansı |
4,08 mH for q-axis winding -de 40 °C
3,54 mH for d-axis winding -de 40 °C |
| maksimum radyal güç Fr |
900 N -de 1000 rpm
720 N -de 2000 rpm
630 N -de 3000 rpm
570 N -de 4000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
128,6 mm |
| ortalama bilezik çapı |
95 mm |
| ortalama bilezik derinliği |
3,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
9 mm |
| montaj deliklerinin dairesel çapı |
115 mm |
| Ürün ağırlığı |
3,34 kg |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
4,456 kg |
| Paket 1 Yükseklik |
22,5 cm |
| Paket 1 genişliği |
20 cm |
| Paket 1 Uzunluk |
40,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
6 |
| Paket 2 Ağırlığı |
35,236 kg |
| Paket 2 Yükseklik |
77 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
