Teknik Özellikler
Ana
| Ürün serisi |

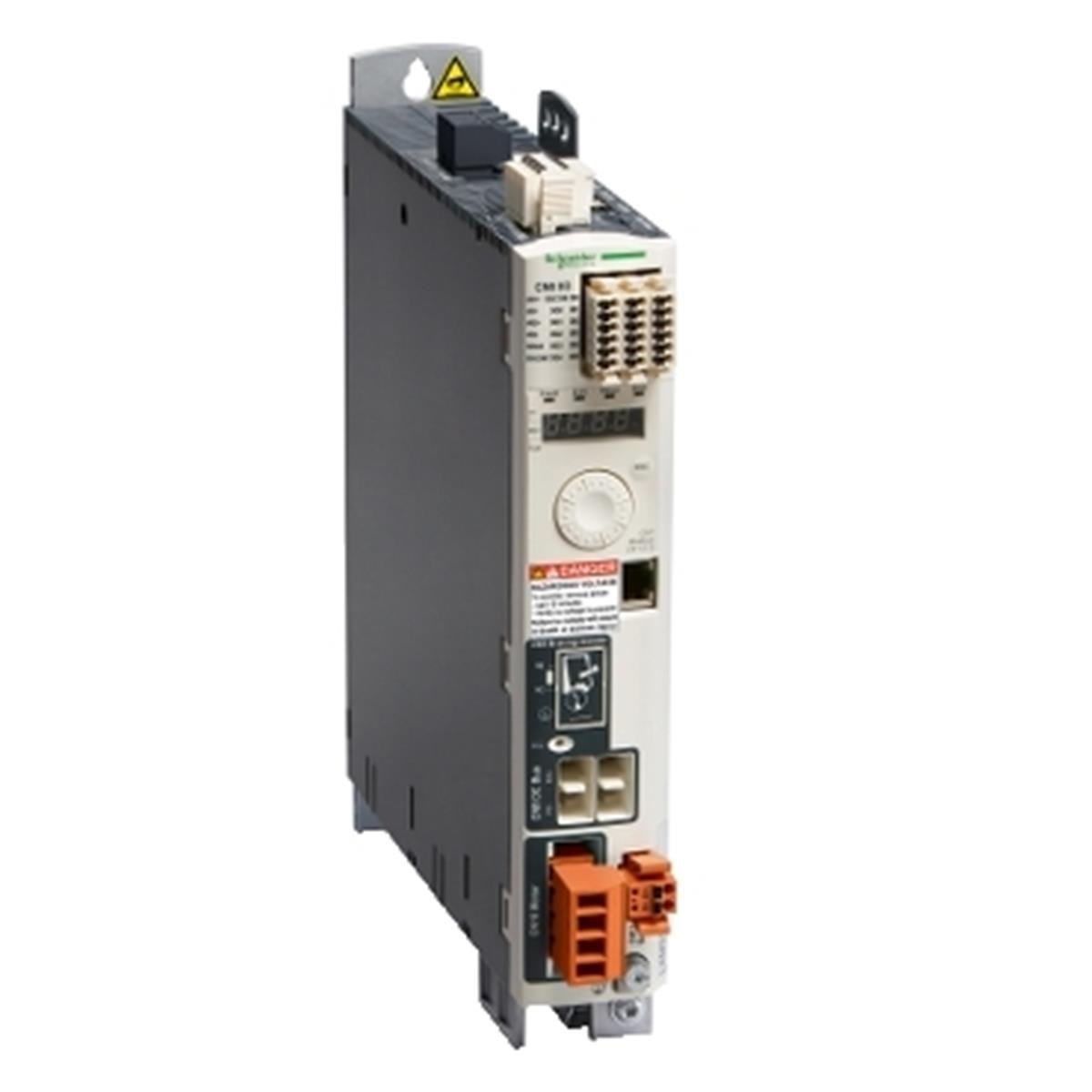

Lexium 32 |
| Ürün ya da bileşen tipi |
Hareket servo sürücü |
| Ürün grubu |
LXM32C |
| sürücü biçimi |
Kitap |
| fazların ağ sayısı |
Trifaze |
| [Us] nominal besleme gerilimi |
200...240 V - 15...10 %
380...480 V - 15...10 % |
| besleme gerilimi limitleri |
323…528 V
170…264 V |
| besleme frekansı |
50/60 Hz - 5...5 % |
| Şebeke frekansı |
47,5...63 Hz |
| EMC filtresi |
Entegre |
| sürekli çıkış akımı |
3 A -de 8 kHz |
| çıkış akımı 3s tepe |
12 A için 5 s |
| maximum continuous power |
800 W -de 230 V
1600 W -de 400 V |
| nominal güç |
0,7 kW -de 230 V 8 kHz
0,9 kW -de 400 V 8 kHz |
| hat akımı |
3,5 A, THDI 88 % -de 380 V, harici hat bobini ile 'in2 mH
2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH
2,4 A, THDI 182 % -de 480 V, hat bobini olmadan
3,6 A, THDI 174 % -de 380 V, hat bobini olmadan |
Tamamlayıcı
| anahtarlama frekansı |
8 kHz |
| aşırı gerilim kategorisi |
III |
| maximum leakage current |
30 mA |
| çıkış gerilimi |
<= güç besleme gerilimi |
| elektrik yalıtımı |
Güç ve kontrol arasında |
| kablonun tipi |
Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
| sıkma torku |
CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m |
| Dijital giriş sayısı |
2 güvenlik ayrık giriş(ler)
6 lojik ayrık giriş(ler) |
| Dijital giriş tipi |
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| örnekleme süresi |
ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog
DI: 0,25 ms gizli |
| Dijital giriş gerilimi |
24 V DC için lojik
24 V DC için güvenlik |
| Dijital giriş lojiği |
Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| yanıt süresi |
<= 5 ms STO_A grubu, STO_B grubu |
| Dijital çıkış sayısı |
5 |
| Dijital çıkış tipi |
Lojik çikislar (DO)24 V DC |
| Dijital çıkış gerilimi |
<= 30 V DC |
| Dijital çıkış lojiği |
Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| kontak sıçrama süresi |
<= 1 ms için STO_A grubu, STO_B grubu
0,25 µs...1,5 ms için DI |
| frenleme akımı |
50 mA |
| analog giriş sayısı |
2 |
| çıkışta yanıt süresi |
250 µs (DO) için gizli çikislar |
| mutlak doğruluk hatası |
< +/- % 0,5 |
| doğrusallık hatası |
< +/- % 0,1 |
| analog giriş tipi |
ANA1+/ANA1-, ANA2+/ANA2- analog giriş: diferansiyel +/- 10 V, empedans: >= 20 Ohm, çözünürlük: 14 bit |
| kontrol sinyali tipi |
Servo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| koruma tipi |
Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali |
| güvenlik fonksiyonu |
STO (güvenli tork kapatma), entegre |
| güvenlik seviyesi |
SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1 |
| haberleşme arayüzü |
Modbus, entegre |
| konnektörün tipi |
RJ45 (CN7 etiketli) için Modbus |
| commissioning port |
2 telli RS485 çoklu priz için Modbus |
| iletim hızı |
9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
| adreslerin sayısı |
1…247 için Modbus |
| durum LED'i |
1 LED (kırmızı) servo sürücü gerilimi |
| sinyalleme fonksiyonu |
Hataların ekranı 7 segment |
| İşaretleme |
CE |
| Çalışma konumu |
Dikey +/- 10 derece |
| ürün uyumluluğu |
Servo motor BMH (70 mm, 1 motor yigini)
Servo motor BMH (70 mm, 2 motor yigini)
Servo motor BMH (100 mm, 1 motor yigini)
Servo motor BSH (70 mm, 1 motor yigini)
Servo motor BSH (70 mm, 2 motor yigini) |
| Genişlik |
48 mm |
| Yükseklik |
270 mm |
| Derinlik |
237 mm |
| Ürün ağırlığı |
1,8 kg |
Ortam
| elektromanyetik uyumluluk |
Iletimli EMC, sınıf A grup 1 'e uygunEN 55011
Iletimli EMC, sınıf A grup 2 'e uygunEN 55011
Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3
Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3
Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3
Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3
1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011
Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 |
| Standartlar |
EN/IEC 61800-5-1
EN/IEC 61800-3 |
| Ürün sertifikaları |
UL
CSA
TÜV |
| IP koruma derecesi |
IP20 'e uygunEN/IEC 60529
IP20 'e uygunEN/IEC 61800-5-1 |
| titreşim direnci |
1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| kirletme derecesi |
2 'e uygunEN/IEC 61800-5-1 |
| çevresel özellik |
Sınıf 3C1 'e uygunIEC 60721-3-3 |
| bağıl nem |
Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| çalışma için ortam hava sıcaklığı |
0…50 °C 'e uygunUL |
| Depolama ortam koşulları |
-25…70 °C |
| soğutmanın tipi |
Entegre fan |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000...3000 m koşullarla |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
2,264 kg |
| Paket 1 Yükseklik |
8,5 cm |
| Paket 1 genişliği |
27,6 cm |
| Paket 1 Uzunluk |
33 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
24 |
| Paket 2 Ağırlığı |
68,604 kg |
| Paket 2 Yükseklik |
80 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
| Birim paket türü 3 |
S03 |
| Paketteki birim sayısı 3 |
3 |
| Paket 3 Ağırlığı |
7,649 kg |
| Paket 3 Yükseklik |
30 cm |
| Paket 3 genişliği |
30 cm |
| Paket 3 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
