Teknik Özellikler |
|
|
Ana |
|
Ürün serisi |

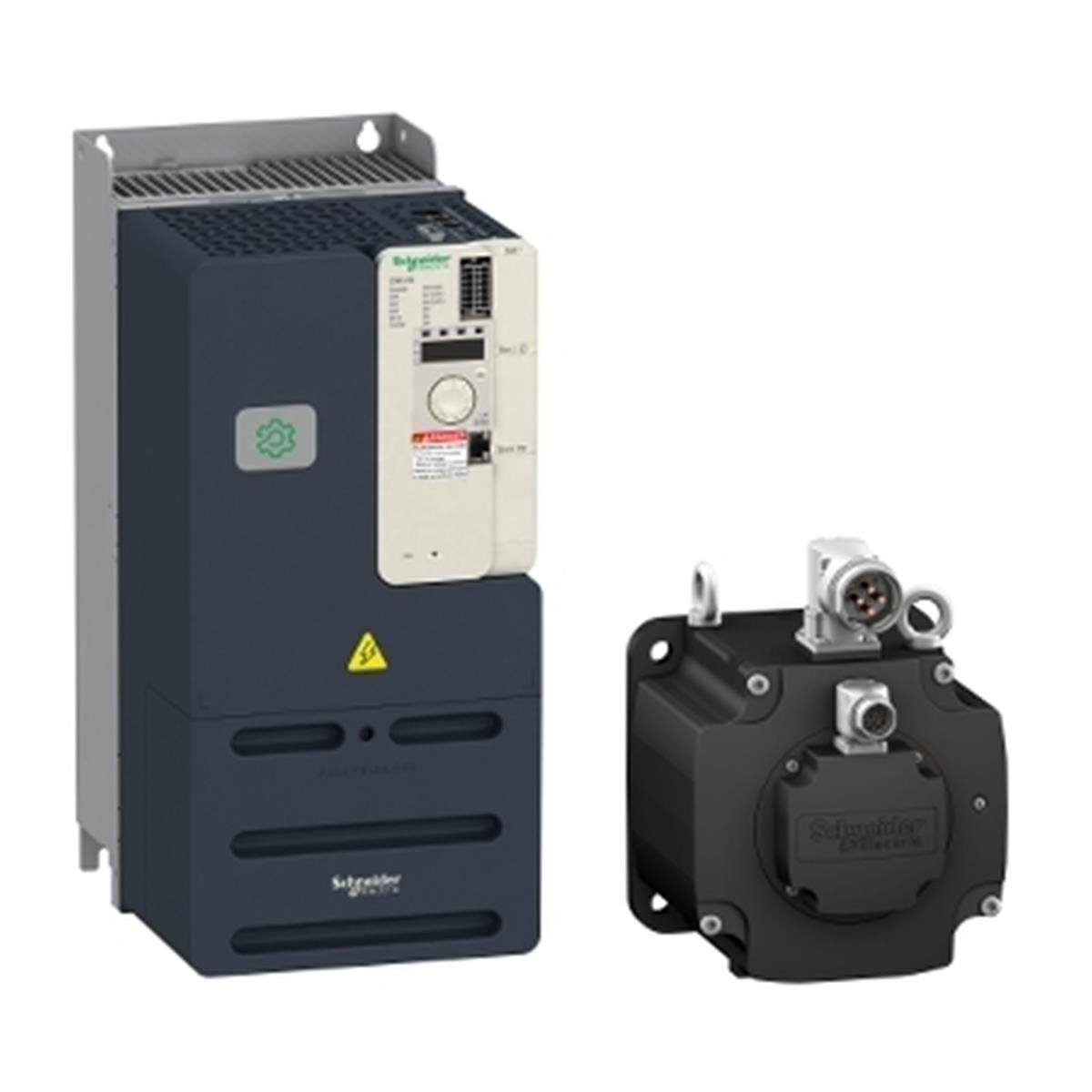

Lexium 32 |
Ürün ya da bileşen tipi |
Hareket servo sürücü |
Ürün grubu |
LXM32M |
sürücü biçimi |
Kitap |
fazların ağ sayısı |
Trifaze |
[Us] nominal besleme gerilimi |
200...240 V - 15...10 %
380...480 V - 15...10 % |
besleme gerilimi limitleri |
323…528 V
170…264 V |
besleme frekansı |
50/60 Hz - 5...5 % |
Şebeke frekansı |
47,5...63 Hz |
EMC filtresi |
Entegre |
sürekli çıkış akımı |
40 A -de 4 kHz |
çıkış akımı 3s tepe |
100 A için 5 s |
maximum continuous power |
11000 W -de 400 V |
nominal güç |
11 kW -de 400 V 4 kHz |
hat akımı |
23,3 A, THDI 140 % -de 480 V, hat bobini olmadan
32 A, THDI 54 % -de 480 V, harici hat bobini ile 'in0,5 mH
38,1 A, THDI 70 % -de 380 V, harici hat bobini ile 'in0,5 mH |
|
|
|
|
Tamamlayıcı |
|
anahtarlama frekansı |
4 kHz |
aşırı gerilim kategorisi |
III |
maximum leakage current |
30 mA |
çıkış gerilimi |
<= güç besleme gerilimi |
elektrik yalıtımı |
Güç ve kontrol arasında |
kablonun tipi |
Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 8 mm², AWG 8 (CN8) |
sıkma torku |
CN8: 3,8 N.m |
Dijital giriş sayısı |
2 yakalama ayrık giriş(ler) |
Dijital giriş tipi |
Yakalama (CAP terminaller) |
örnekleme süresi |
0,25 ms |
Dijital giriş gerilimi |
24 V DC için yakalama |
Dijital giriş lojiği |
Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
yanıt süresi |
<= 5 ms STO_A grubu, STO_B grubu |
Dijital çıkış sayısı |
3 |
Dijital çıkış tipi |
Lojik çikislar (DO)24 V DC |
Dijital çıkış gerilimi |
<= 30 V DC |
Dijital çıkış lojiği |
Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
kontak sıçrama süresi |
<= 1 ms için STO_A grubu, STO_B grubu |
frenleme akımı |
50 mA |
çıkışta yanıt süresi |
250 µs (DO) için gizli çikislar |
kontrol sinyali tipi |
Darbeli çıkış (PTO) RS422 <500 kHz <100 m |
koruma tipi |
Ters polariteye karşı: giriş sinyali |
güvenlik fonksiyonu |
STO (güvenli tork kapatma), entegre |
güvenlik seviyesi |
SIL 3 'e uygunEN/IEC 61508 |
haberleşme arayüzü |
Modbus, entegre |
konnektörün tipi |
RJ45 (CN7 etiketli) için Modbus |
commissioning port |
2 telli RS485 çoklu priz için Modbus |
iletim hızı |
9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
adreslerin sayısı |
1…247 için Modbus |
durum LED'i |
Servo sürücü gerilimi: 1 LED (kırmızı) |
sinyalleme fonksiyonu |
Hataların ekranı 7 segment |
İşaretleme |
CE |
Çalışma konumu |
Dikey +/- 10 derece |
ürün uyumluluğu |
Servo motor BMH (190 mm, 1 motor yigini)
Servo motor BMH (190 mm, 2 motor yigini)
Servo motor BMH (190 mm, 3 motor yigini)
Servo motor BMH (190 mm, 4 motor yigini) |
Genişlik |
180 mm |
Yükseklik |
385 mm |
Derinlik |
240 mm |
Ürün ağırlığı |
9,6 kg |
Derinlik |
237 mm |
Ürün ağırlığı |
1,7 kg |
|
|
Ortam |
|
elektromanyetik uyumluluk |
Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 |
Standartlar |
EN/IEC 61800-3 |
Ürün sertifikaları |
CSA |
IP koruma derecesi |
IP20 'e uygunEN/IEC 60529 |
titreşim direnci |
1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 |
darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
kirletme derecesi |
2 'e uygunEN/IEC 61800-5-1 |
çevresel özellik |
Sınıf 3C1 'e uygunIEC 60721-3-3 |
bağıl nem |
Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
çalışma için ortam hava sıcaklığı |
0…50 °C 'e uygunUL |
Depolama ortam koşulları |
-25…70 °C |
soğutmanın tipi |
Entegre fan |
çalışma yüksekliği |
<= 1000 m olmadan |
|
|
|
|
Paketleme üniteleri |
|
Birim paket türü 1 |
PCE |
Paketteki birim sayısı |
1 |
Paket ağırlığı (Lbs) |
10,348 kg |
Paket 1 Yükseklik |
34,5 cm |
Paket 1 genişliği |
30 cm |
Paket 1 Uzunluk |
56 cm |
|
|
Garanti |
18 Ay |
