| Teknik Özellikler |
| |
|
| Ana |
|
| Ürün serisi |

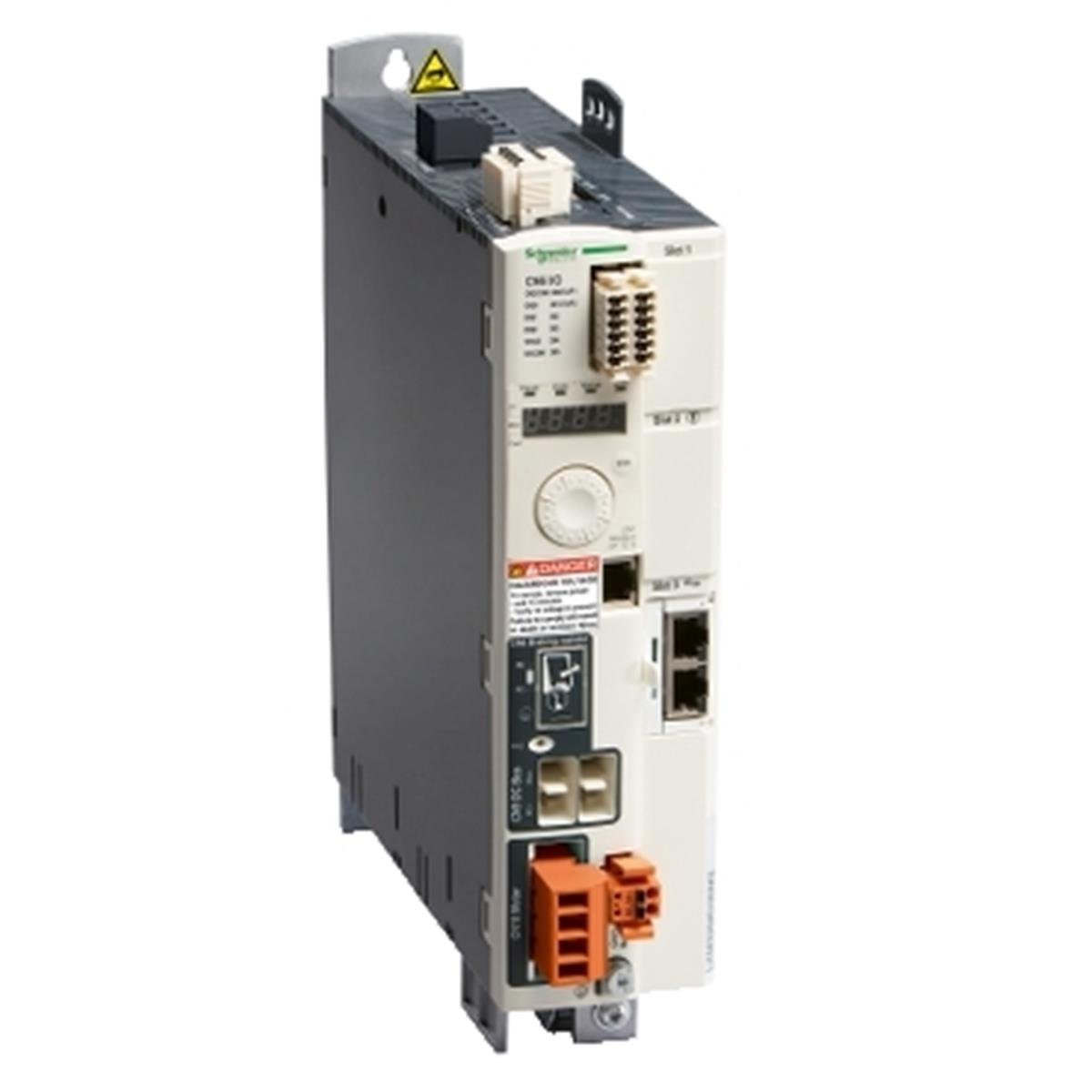

Lexium 32 |
| Ürün ya da bileşen tipi |
Hareket servo sürücü |
| Ürün grubu |
LXM32M |
| sürücü biçimi |
Kitap |
| fazların ağ sayısı |
Trifaze |
| [Us] nominal besleme gerilimi |
200...240 V - 15...10 %
380...480 V - 15...10 % |
| besleme gerilimi limitleri |
323…528 V
170…264 V |
| besleme frekansı |
50/60 Hz - 5...5 % |
| Şebeke frekansı |
47,5...63 Hz |
| EMC filtresi |
Entegre |
| sürekli çıkış akımı |
3 A -de 8 kHz |
| çıkış akımı 3s tepe |
18 A -de 230 V için 5 s
12 A için 5 s |
| maximum continuous power |
800 W -de 230 V
1600 W -de 400 V |
| nominal güç |
0,7 kW -de 230 V 8 kHz
1 kW -de 400 V 8 kHz |
| hat akımı |
9,9 A, THDI 74 % -de 115 V, harici hat bobini ile 'in2 mH
10,6 A, THDI 93 % -de 230 V, harici hat bobini ile 'in2 mH
2,4 A, THDI 182 % -de 480 V, hat bobini olmadan
8,4 A, THDI 148 % -de 230 V, hat bobini olmadan |
| |
|
| Tamamlayıcı |
|
| anahtarlama frekansı |
8 kHz |
| aşırı gerilim kategorisi |
III |
| maximum leakage current |
30 mA |
| çıkış gerilimi |
<= güç besleme gerilimi |
| elektrik yalıtımı |
Güç ve kontrol arasında |
| kablonun tipi |
Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (U/T1, V/T2, W/T3) |
| sıkma torku |
CN8: 0,5 N.m
CN1: 0,7 N.m
U/T1, V/T2, W/T3: 0,7 N.m |
| Dijital giriş sayısı |
2 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler) |
| Dijital giriş tipi |
Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| örnekleme süresi |
DI: 0,25 ms gizli
0,25 ms |
| Dijital giriş gerilimi |
24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik |
| Dijital giriş lojiği |
Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| yanıt süresi |
<= 5 ms STO_A grubu, STO_B grubu |
| Dijital çıkış sayısı |
3 |
| Dijital çıkış tipi |
Lojik çikislar (DO)24 V DC |
| Dijital çıkış gerilimi |
<= 30 V DC |
| Dijital çıkış lojiği |
Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| kontak sıçrama süresi |
<= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI |
| frenleme akımı |
50 mA |
| çıkışta yanıt süresi |
250 µs (DO) için gizli çikislar |
| kontrol sinyali tipi |
Servo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| koruma tipi |
Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali |
| güvenlik fonksiyonu |
STO (güvenli tork kapatma), entegre
SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile
SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile
SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile
SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ile |
| güvenlik seviyesi |
SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1 |
| haberleşme arayüzü |
Modbus, entegre
CANopen, ayrılmış haberleşme kartlı
CANmotion, ayrılmış haberleşme kartlı
Ethernet/IP, ayrılmış haberleşme kartlı
EtherCAT, ayrılmış haberleşme kartlı
Profibus, ayrılmış haberleşme kartlı
DeviceNet, ayrılmış haberleşme kartlı
G/Ç, ayrılmış haberleşme kartlı |
| konnektörün tipi |
RJ45 (CN7 etiketli) için Modbus |
| commissioning port |
2 telli RS485 çoklu priz için Modbus |
| iletim hızı |
9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
| adreslerin sayısı |
1…247 için Modbus |
| durum LED'i |
Servo sürücü gerilimi: 1 LED (kırmızı) |
| sinyalleme fonksiyonu |
Hataların ekranı 7 segment |
| İşaretleme |
CE |
| Çalışma konumu |
Dikey +/- 10 derece |
| ürün uyumluluğu |
Servo motor BMH (70 mm, 1 motor yigini)
Servo motor BMH (70 mm, 2 motor yigini)
Servo motor BMH (100 mm, 1 motor yigini)
Servo motor BSH (70 mm, 1 motor yigini)
Servo motor BSH (70 mm, 2 motor yigini)
Servo motor BMH (70 mm, 3 motor yigini)
Servo motor BSH (55 mm, 3 motor yigini)
Servo motor BSH (70 mm, 3 motor yigini)
Servo motor BSH (100 mm, 1 motor yigini) |
| Genişlik |
68 mm |
| Yükseklik |
270 mm |
| Derinlik |
237 mm |
| Ürün ağırlığı |
1,9 kg |
| Derinlik |
237 mm |
| Ürün ağırlığı |
1,7 kg |
| |
|
| Ortam |
|
| elektromanyetik uyumluluk |
Iletimli EMC, sınıf A grup 1 'e uygunEN 55011
Iletimli EMC, sınıf A grup 2 'e uygunEN 55011
Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3
Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3
Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3
Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3
1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011
Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 |
| Standartlar |
EN/IEC 61800-5-1
EN/IEC 61800-3 |
| Ürün sertifikaları |
TÜV
CSA
UL |
| IP koruma derecesi |
IP20 'e uygunEN/IEC 60529
IP20 'e uygunEN/IEC 61800-5-1 |
| titreşim direnci |
1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| kirletme derecesi |
2 'e uygunEN/IEC 61800-5-1 |
| çevresel özellik |
Sınıf 3C1 'e uygunIEC 60721-3-3 |
| bağıl nem |
Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| çalışma için ortam hava sıcaklığı |
0…50 °C 'e uygunUL |
| Depolama ortam koşulları |
-25…70 °C |
| soğutmanın tipi |
Entegre fan |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000...3000 m koşullarla |
| |
|
| |
|
| Paketleme üniteleri |
|
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
2,448 kg |
| Paket 1 Yükseklik |
10,5 cm |
| Paket 1 genişliği |
27,5 cm |
| Paket 1 Uzunluk |
33 cm |
| |
|
| Garanti |
18 Ay |
