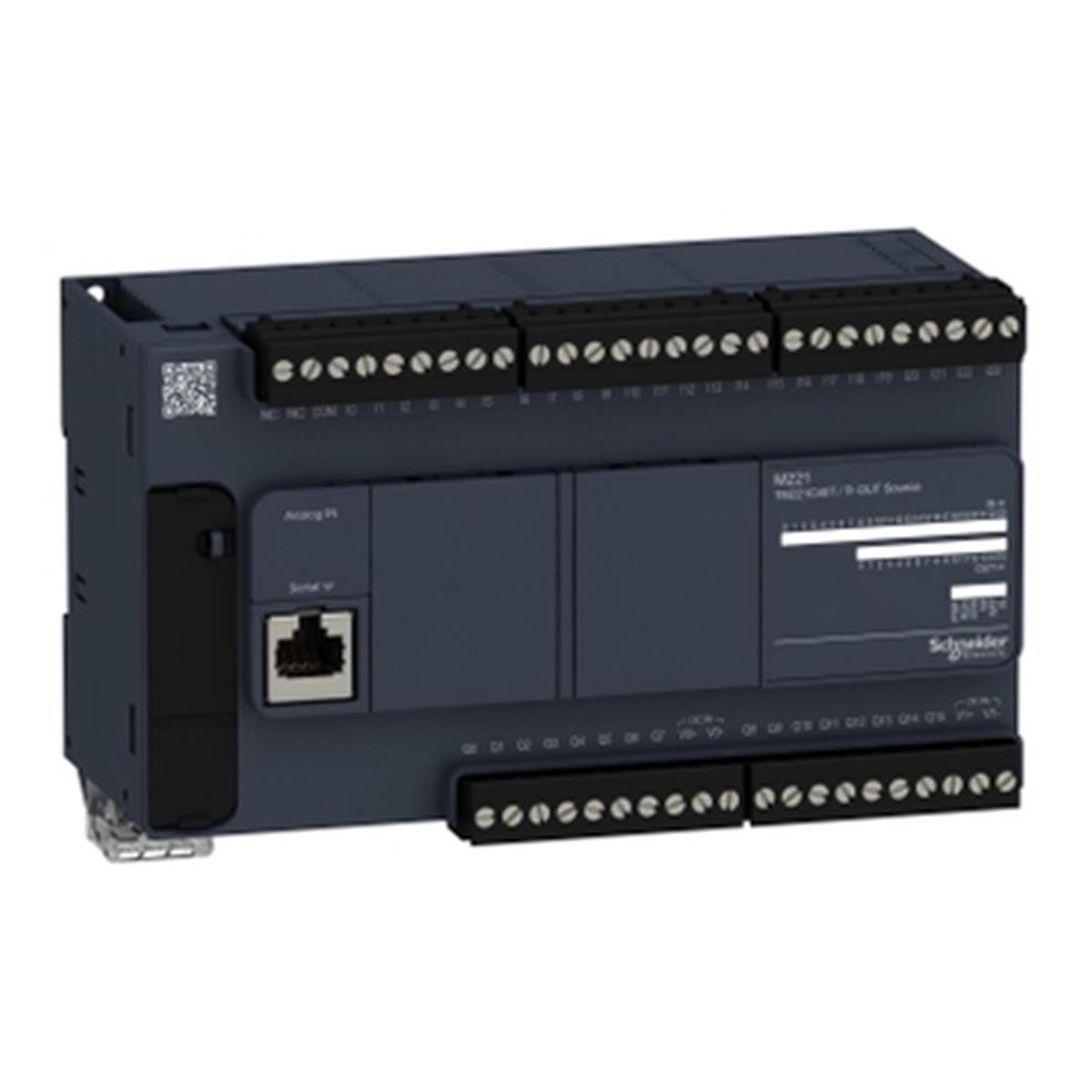

Teknik Özellikler
Ana
| Ürün serisi |
Modicon M221 |
| Ürün ya da bileşen tipi |
Lojik kontrolör |
| [Us] nominal besleme gerilimi |
24 V DC |
| Dijital giriş sayısı |
24, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| analog giriş modülü |
2 -de 0...10 V |
| Dijital çıkış tipi |
Transistör |
| Dijital çıkış sayısı |
16 transistör 2 hızlı çıkış |
| Dijital çıkış gerilimi |
24 V DC |
| Dijital çıkış akımı |
0.5 A |
Tamamlayıcı
| Dijital G/Ç sayısı |
40 |
| G/Ç genişleme modülünün sayısı |
7 için röle çıkışı |
| besleme gerilimi limitleri |
20,4…28,8 V |
| Kalkış akımı |
35 A |
| W cinsinden güç tüketimi |
4,1 W -de 24 V (G/Ç genişleme modülsüz)
16 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) |
| güç besleme çıkış akımı |
0,52 A 5 V için genişletme veriyolu
0,3 A 24 V için genişletme veriyolu |
| Dijital giriş lojiği |
Blok veya kaynak (pozitif/negatif) |
| Dijital giriş gerilimi |
24 V |
| Dijital giriş gerilim tipi |
DC |
| analog giriş çözünürlüğü |
10 bit |
| LSB değeri |
10 mV |
| dönüşüm süresi |
Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| girişlerde izin verilen aşırı yük |
+/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş |
| gerilim durumu 1 garantili |
>= 15 V için giriş |
| gerilim durumu 0 garantili |
<= 5 V için giriş |
| Dijital giriş akımı |
7 mA için Dijital giriş
5 mA için hızlı giriş |
| giriş empedansı |
3.4 kOhm için Dijital giriş
100 kOhm için analog giriş
4,9 kOhm için hızlı giriş |
| yanıt süresi |
35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış |
| yapılandırılabilir filtreleme süresi |
0 ms için giriş
3 ms için giriş
12 ms için giriş |
| Dijital çıkış lojiği |
Pozitif lojik (kaynak) |
| maximum current per output common |
4 A |
| Çıkış Frekansı (senk’den ana girişe) |
100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal
5 kHz için çıkış -de Q2...Q3 terminal
0,1 kHz için çıkış -de Q4...Q15 terminal |
| mutlak doğruluk hatası |
Tam ölçeğin +/- % 1'i için analog giriş |
| maximum leakage current |
0,1 mA için transistör çıkışı |
| maximum voltage drop |
<1 V |
| mekanik dayanıklılık |
20000000 cycles için transistör çıkışı |
| maximum tungsten load |
<12 W için çıkış ve hızlı çıkış |
| koruma tipi |
Aşırı yük ve kısa devre koruması -de 1 A |
| sıfırlama süresi |
1 s otomatik sıfırlama |
| bellek kapasitesi |
256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM |
| yedeklenen veri |
256 kB dahili flash bellek için uygulama ve verinin yedeği |
| veri depolama ekipmanı |
2 GB SD kart (opsiyonel) |
| pil tipi |
BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| yedekleme süresi |
1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 talimatın uygulanma süresi |
0,3 ms için olay ve periyodik görev |
| execution time per instruction |
0.2 µs Boolean |
| exct time for event task |
60 µs yanıt süresi |
| nesne alanlarının maksimum boyutu |
255 %TM zamanlayıcı
512 %M bellek biti
255 %C sayaç
512 %KW sabit word
8000 %MW bellek word |
| gerçek zamanlı saat |
Ile |
| saat sapması |
<= 30 sn/ay -de 25 °C |
| düzenleme döngüsü |
Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| konumlama fonksiyonları |
Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)
Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) |
| kullanılabilir işlev |
Frekans jeneratörü
PWM
PLS |
| sayım giriş sayısı |
4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| counter function |
Darbe/yön
Monofaze
A/B |
| entegre bağlantı tipi |
USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485
Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
| besleme |
(Seri)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı |
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB |
| haberleşme port protokolü |
USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| yerel sinyalleme |
PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
G/Ç durumu: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı |
Çıkarılabilir vidalı terminal bloğu girişler için
çıkarılabilir vidalı terminal bloğu çıkışlar için
terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için |
| maximum cable distance between devices |
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Ekranlı kablo: <3 m için hızlı çıkış |
| yalıtım |
Giriş ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız |
| İşaretleme |
CE |
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
| Yükseklik |
90 mm |
| Derinlik |
70 mm |
| Genişlik |
160 mm |
| Ürün ağırlığı |
0,456 kg |
Ortam
| Standartlar |
EN/IEC 61131-2
EN/IEC 60664-1
EN/IEC 61010-2-201 |
| Ürün sertifikaları |
CSA
IACS E10
DNV-GL
ABS
EAC
cULus
RCM
LR |
| çevresel özellik |
Sıradan ve tehlikeli yer |
| elektrostatik deşarja direnç |
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanlara direnç |
30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8 |
| hızlı geçici akımlara direnç |
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) |
| kesinti dayanımı |
2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon |
Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık |
10 ms |
| çalışma için ortam hava sıcaklığı |
-10…55 °C (yatay kurulum)
-10…35 °C (dikey kurulum) |
| Depolama ortam koşulları |
-25…70 °C |
| bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi |
IP20 koruyucu kapak yerindeyken |
| kirletme derecesi |
<= 2 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
1 gn -de 8,4…150 Hz üzerinde simetrik ray
1 gn -de 8,4…150 Hz üzerinde panel montajı |
| darbe dayanımı |
147 m/s² için 11 ms |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
750,0 g |
| Paket 1 Yükseklik |
11,172 cm |
| Paket 1 genişliği |
14,117 cm |
| Paket 1 Uzunluk |
21,084 cm |
| Birim paket türü 2 |
CAR |
| Paketteki birim sayısı 2 |
12 |
| Paket 2 Ağırlığı |
10,101 kg |
| Paket 2 Yükseklik |
29,2 cm |
| Paket 2 genişliği |
39,6 cm |
| Paket 2 Uzunluk |
56,8 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
