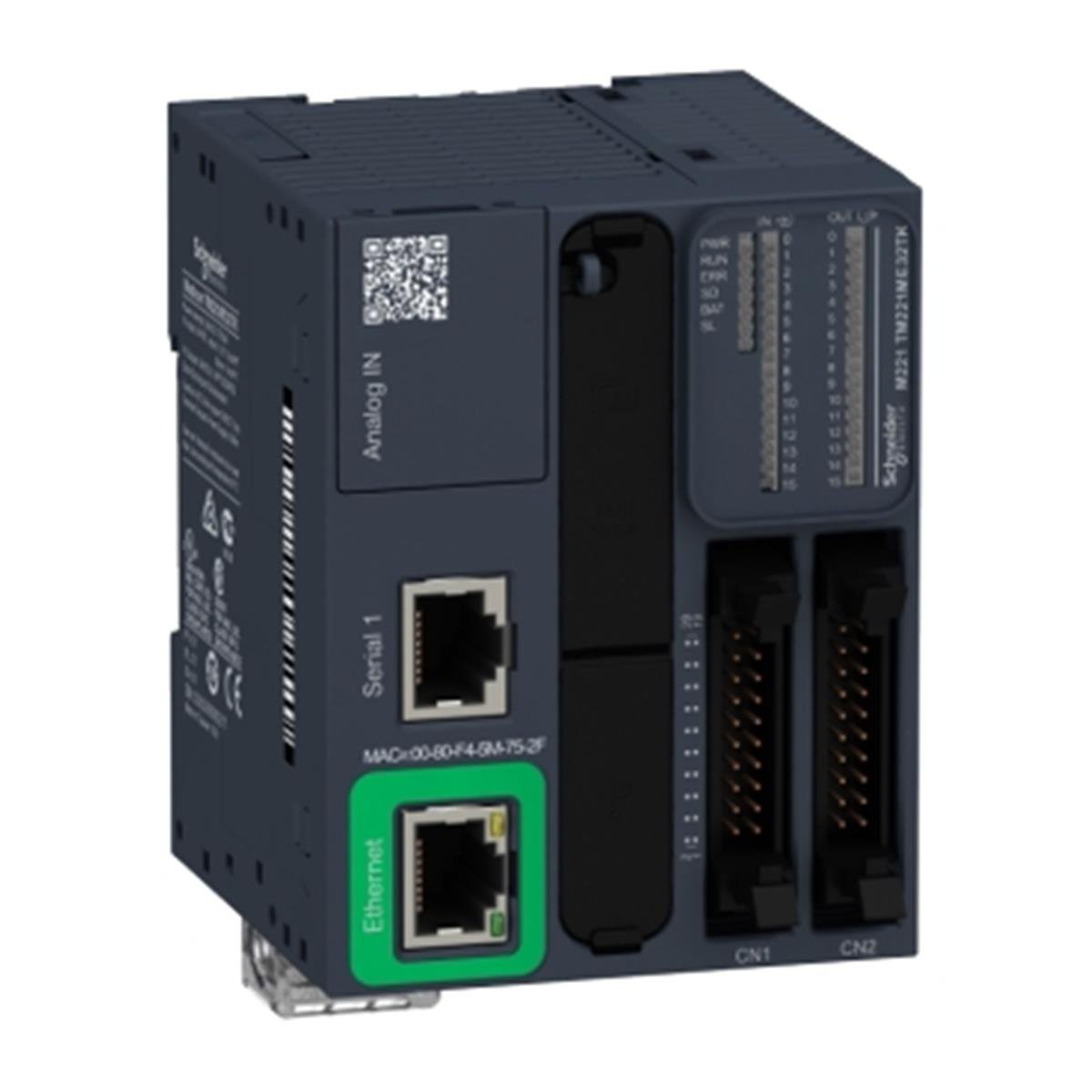

Schneider Electric TM221ME32TK Kontrolör M221-32 Gç Transistör Pnp Ethernet (TM221ME32TK)

İndirim Oranı : %50 İndirim
KDV Dahil : €768,00
İndirimli : €320,00  + KDV
KDV Dahil : ₺12.994,79
TL Fiyat : ₺10.828,99(₺2.165,80 + KDV)
Barkod : 3606480611346

Teknik Özellikler



Ana
Ürün serisi Modicon M221
Ürün ya da bileşen tipi Lojik kontrolör
[Us] nominal besleme gerilimi 24 V DC
Dijital giriş sayısı 16, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1
analog giriş modülü 2 -de 0...10 V
Dijital çıkış tipi Transistör
Dijital çıkış sayısı 16 transistör 2 hızlı çıkış
Dijital çıkış gerilimi 24 V DC
Dijital çıkış akımı 0.1 A
Tamamlayıcı
Dijital G/Ç sayısı 32
G/Ç genişleme modülünün sayısı 7 için röle çıkışı
besleme gerilimi limitleri 20,4…28,8 V
Kalkış akımı 35 A
W cinsinden güç tüketimi 23,2 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile)
4,2 W -de 24 V (G/Ç genişleme modülsüz)
güç besleme çıkış akımı 0,52 A 5 V için genişletme veriyolu
0,48 A 24 V için genişletme veriyolu
Dijital giriş lojiği Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
analog giriş çözünürlüğü 10 bit
LSB değeri 10 mV
dönüşüm süresi Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş
girişlerde izin verilen aşırı yük +/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş
gerilim durumu 1 garantili >= 15 V için giriş
gerilim durumu 0 garantili <= 5 V için giriş
Dijital giriş akımı 7 mA için Dijital giriş
5 mA için hızlı giriş
giriş empedansı 100 kOhm için analog giriş
3.4 kOhm için giriş
4,9 kOhm için hızlı giriş
yanıt süresi 35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış
yapılandırılabilir filtreleme süresi 0 ms için giriş
3 ms için giriş
12 ms için giriş
Dijital çıkış lojiği Pozitif lojik (kaynak)
maximum current per output common 1,6 A
Çıkış Frekansı (senk’den ana girişe) 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal
5 kHz için çıkış -de Q2...Q3 terminal
0,1 kHz için çıkış -de Q4...Q15 terminal
mutlak doğruluk hatası Tam ölçeğin +/- % 1'i için analog giriş
maximum leakage current 0,1 mA için transistör çıkışı
maximum voltage drop <1 V
mekanik dayanıklılık 20000000 cycles için transistör çıkışı
maximum tungsten load <2,4 W için çıkış ve hızlı çıkış
koruma tipi Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Çıkışta kısa devre koruması
Aşırı yük ve kısa devre koruması -de 1 A
sıfırlama süresi 1 s otomatik sıfırlama
bellek kapasitesi 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM
yedeklenen veri 256 kB dahili flash bellek için uygulama ve verinin yedeği
veri depolama ekipmanı 2 GB SD kart (opsiyonel)
pil tipi BR2032 lityum şarj edilemez, pil ömrü: 4 yr
yedekleme süresi 1 yıl -de 25 °C (güç kaynağı kesintisi ile)
1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
execution time per instruction 0.2 µs Boolean
exct time for event task 60 µs yanıt süresi
uygulama yapısı 1 döngüsel yardımcı görev
1 yapılandırılabilir serbest duruş/döngüsel master görevi
8 kesinti görevi
nesne alanlarının maksimum boyutu 255 %C sayaç
512 %M bellek biti
512 %KW sabit word
8000 %MW bellek word
255 %TM zamanlayıcı
gerçek zamanlı saat Ile
saat sapması <= 30 sn/ay -de 25 °C
düzenleme döngüsü Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü
konumlama fonksiyonları Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)
Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz)
kullanılabilir işlev Frekans jeneratörü
PWM
PLS
sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit
counter function Monofaze
A/B
Darbe/yön
entegre bağlantı tipi USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Ethernetile RJ45 konnektör
besleme (Seri 1)seri bağlantı besleme: 5 V, <200 mA
iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB
haberleşme port protokolü USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
: Ethernet protokol
port Ethernet 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo
haberleşme hizmeti Modbus TCP slave cihazı
Modbus TCP sunucusu
Modbus TCP istemcisi
Ethernet/IP adaptörü
DHCP istemcisi
yerel sinyalleme PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil)
SL: 1 LED (yeşil)
ACT: Ethernet ağı etkinliği (yeşil)
Bağlantı (Bağlantı Durumu): Ethernet ağı bağlantısı (sarı)
elektrikli bağlantı Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için
HE-10 konnektör, 20 terminaller girişler için
HE-10 konnektör, 20 terminaller çıkışlar için
maximum cable distance between devices Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Ekranlı kablo: <3 m için hızlı çıkış
yalıtım Giriş ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız
İşaretleme CE
montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 70 mm
Genişlik 70 mm
Ürün ağırlığı 0,27 kg
Ortam
Standartlar EN/IEC 61010-2-201
EN/IEC 60664-1
EN/IEC 61131-2
Ürün sertifikaları ABS
DNV-GL
LR
cULus
IACS E10
EAC
RCM
CSA
çevresel özellik Sıradan ve tehlikeli yer
elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3
manyetik alanlara direnç 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
hızlı geçici akımlara direnç 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
kesinti dayanımı 2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011
mikro kırılmalara bağışıklık 10 ms
çalışma için ortam hava sıcaklığı -10…55 °C (yatay kurulum)
-10…35 °C (dikey kurulum)
Depolama ortam koşulları -25…70 °C
bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 koruyucu kapak yerindeyken
kirletme derecesi <= 2
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
1 gn -de 8,4…150 Hz üzerinde simetrik ray
1 gn -de 8,4…150 Hz üzerinde panel montajı
darbe dayanımı 147 m/s² için 11 ms
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 420,0 g
Paket 1 Yükseklik 10,8 cm
Paket 1 genişliği 10 cm
Paket 1 Uzunluk 12,6 cm
Birim paket türü 2 S04
Paketteki birim sayısı 2 24
Paket 2 Ağırlığı 10,678 kg
Paket 2 Yükseklik 30 cm
Paket 2 genişliği 40 cm
Paket 2 Uzunluk 60 cm
Sözleşme garantisi
Garanti 18 ay
