Teknik Özellikler
Ana
Ürün serisi |

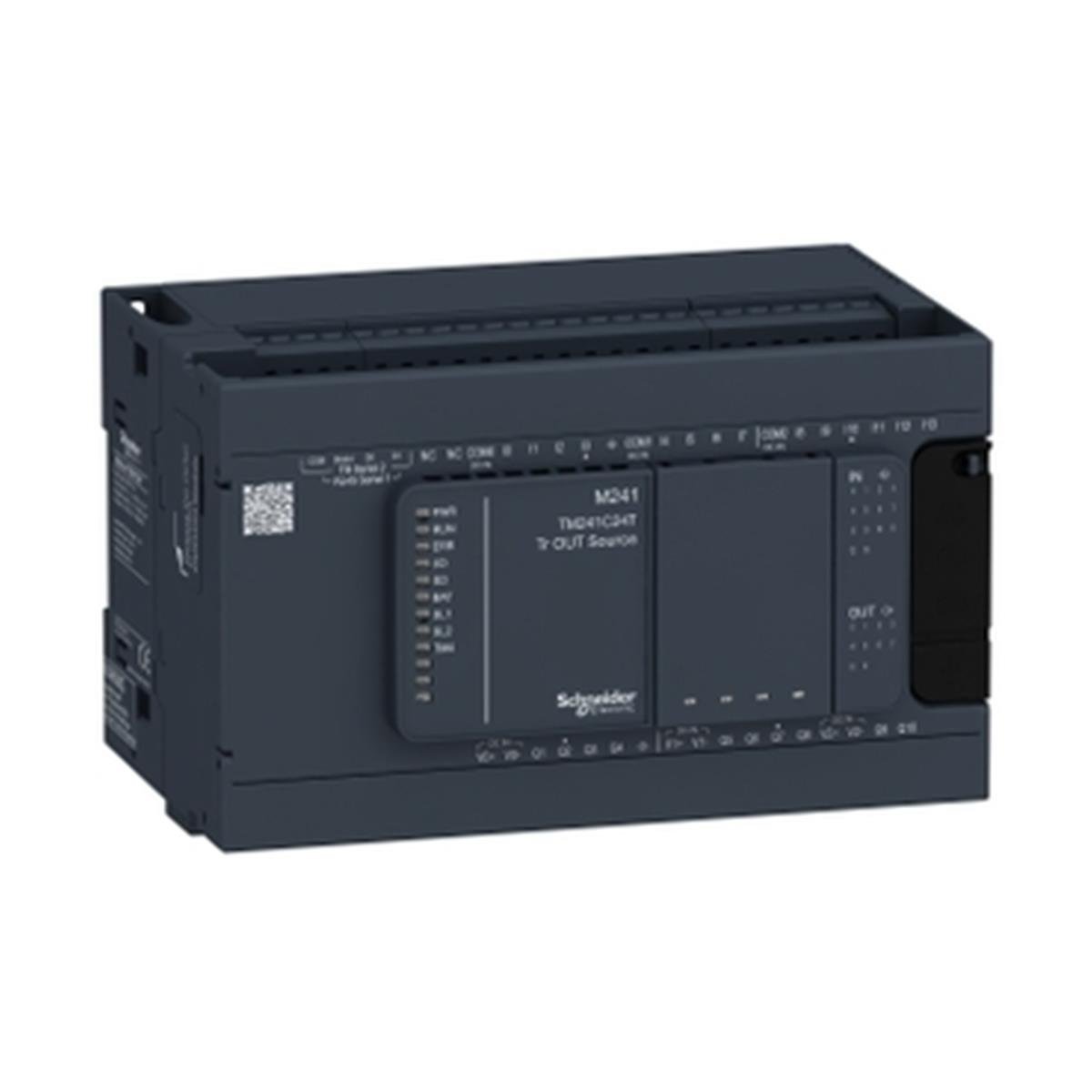

Modicon M241 |
Ürün ya da bileşen tipi |
Lojik kontrolör |
[Us] nominal besleme gerilimi |
24 V DC |
Dijital giriş sayısı |
14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
Dijital çıkış tipi |
Transistör |
Dijital çıkış sayısı |
10 transistör 4 hızlı çıkış |
Dijital çıkış gerilimi |
24 V DC için transistör çıkışı |
Dijital çıkış akımı |
0.5 A için transistör çıkışı (Q0...Q9)
0.1 A için hızlı çıkış (PTO modu) (Q0...Q3) |
Tamamlayıcı
Dijital G/Ç sayısı |
24 |
G/Ç genişleme modülünün sayısı |
7 (yerel G/Ç mimarisi)
14 (uzak G/Ç mimarisi) |
besleme gerilimi limitleri |
20,4…28,8 V |
Kalkış akımı |
50 A |
W cinsinden güç tüketimi |
32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
Dijital giriş lojiği |
Blok veya kaynak |
Dijital giriş gerilimi |
24 V |
Dijital giriş gerilim tipi |
DC |
gerilim durumu 1 garantili |
>= 15 V için giriş |
gerilim durumu 0 garantili |
<= 5 V için giriş |
Dijital giriş akımı |
5 mA için giriş
10,7 mA için hızlı giriş |
giriş empedansı |
4,7 kOhm için giriş
2.81 kOhm için hızlı giriş |
yanıt süresi |
50 µs açma, I0...I13 terminaller için giriş
50 µs kapama, I0...I13 terminaller için giriş
<= 2 µs açma, I0...I7 terminaller için hızlı giriş
<= 2 µs kapama, I0...I7 terminaller için hızlı giriş
<= 34 µs açma, Q0...Q9 terminaller için çıkış
<= 250 µs kapama, Q0...Q9 terminaller için çıkış
<= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
yapılandırılabilir filtreleme süresi |
1 µs için hızlı giriş
12 ms için hızlı giriş
0 ms için giriş
1 ms için giriş
4 ms için giriş
12 ms için giriş |
Dijital çıkış lojiği |
Pozitif lojik (kaynak) |
çıkış gerilimi limitleri |
30 V DC |
maximum current per output common |
2 Aile Q0...Q3 terminal için hızlı çıkış
2 Aile Q4...Q7 terminal için çıkış
1 Aile Q8...Q9 terminal için çıkış |
maximum output frequency |
20 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PLS modu)
1 kHz için çıkış |
doğruluk |
+/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış |
maximum leakage current |
5 µA için çıkış |
maximum voltage drop |
<1 V |
maximum tungsten load |
<2,4 W |
koruma tipi |
Kısa devre koruması
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması için hızlı çıkış |
sıfırlama süresi |
10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkış |
bellek kapasitesi |
8 MB için program
64 MB için sistem belleği RAM |
yedeklenen veri |
128 MB dahili flash bellek için kullanıcı programlarının yedeği |
veri depolama ekipmanı |
<= 16 GB SD kart (opsiyonel) |
pil tipi |
BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
yedekleme süresi |
2 yıl -de 25 °C |
1 talimatın uygulanma süresi |
0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat |
uygulama yapısı |
4 döngüsel ana görev
3 döngüsel ana görev + 1 serbest duruş görevi
8 harici olay görevi
8 olay görevi |
gerçek zamanlı saat |
Ile |
saat sapması |
<= 60 s/ay -de 25 °C |
konumlama fonksiyonları |
PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz) |
sayım giriş sayısı |
4 hızlı giriş (HSC modu) -de 200 kHz
14 standard input -de 1 kHz |
kontrol sinyali tipi |
A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu) |
entegre bağlantı tipi |
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
USB portuile mini B USB 2.0 konnektör |
besleme |
(Seri 1)seri bağlantı besleme: 5 V, <200 mA |
iletim hızı |
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB |
haberleşme port protokolü |
Yalıtımsız seri bağlantı: Modbus protokol master/slave |
yerel sinyalleme |
PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
G/Ç hatası (G/Ç): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
TM4'te (TM4) bara hatası: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil) |
elektrikli bağlantı |
Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm) |
maximum cable distance between devices |
Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <3 m için hızlı çıkış |
yalıtım |
Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC |
İşaretleme |
CE |
kesinti dayanımı |
1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5 |
montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
Yükseklik |
90 mm |
Derinlik |
95 mm |
Genişlik |
150 mm |
Ürün ağırlığı |
0,53 kg |
Ortam
Standartlar |
ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
EN/IEC 61131-2:2007
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
UL 1604
UL 508 |
Ürün sertifikaları |
CULus
CSA
IACS E10
RCM |
elektrostatik deşarja direnç |
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
hızlı geçici akımlara direnç |
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunEN/IEC 61000-4-4 (giriş)
1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı) |
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
elektromanyetik emisyon |
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011 |
mikro kırılmalara bağışıklık |
10 ms |
çalışma için ortam hava sıcaklığı |
-10…50 °C (dikey kurulum)
-10…55 °C (yatay kurulum) |
Depolama ortam koşulları |
-25…70 °C |
bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
IP koruma derecesi |
IP20 koruyucu kapak yerindeyken |
kirletme derecesi |
2 |
çalışma yüksekliği |
0...2000 m |
depolama yüksekliği |
0…3000 m |
titreşim direnci |
3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde panel montajı |
darbe dayanımı |
15 gn için 11 ms |
Paketleme üniteleri
Birim paket türü 1 |
PCE |
Paketteki birim sayısı |
1 |
Paket ağırlığı (Lbs) |
640,0 g |
Paket 1 Yükseklik |
11,367 cm |
Paket 1 genişliği |
13,104 cm |
Paket 1 Uzunluk |
18,744 cm |
Birim paket türü 2 |
S03 |
Paketteki birim sayısı 2 |
8 |
Paket 2 Ağırlığı |
5,99 kg |
Paket 2 Yükseklik |
30 cm |
Paket 2 genişliği |
30 cm |
Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
Garanti |
18 ay |
|
