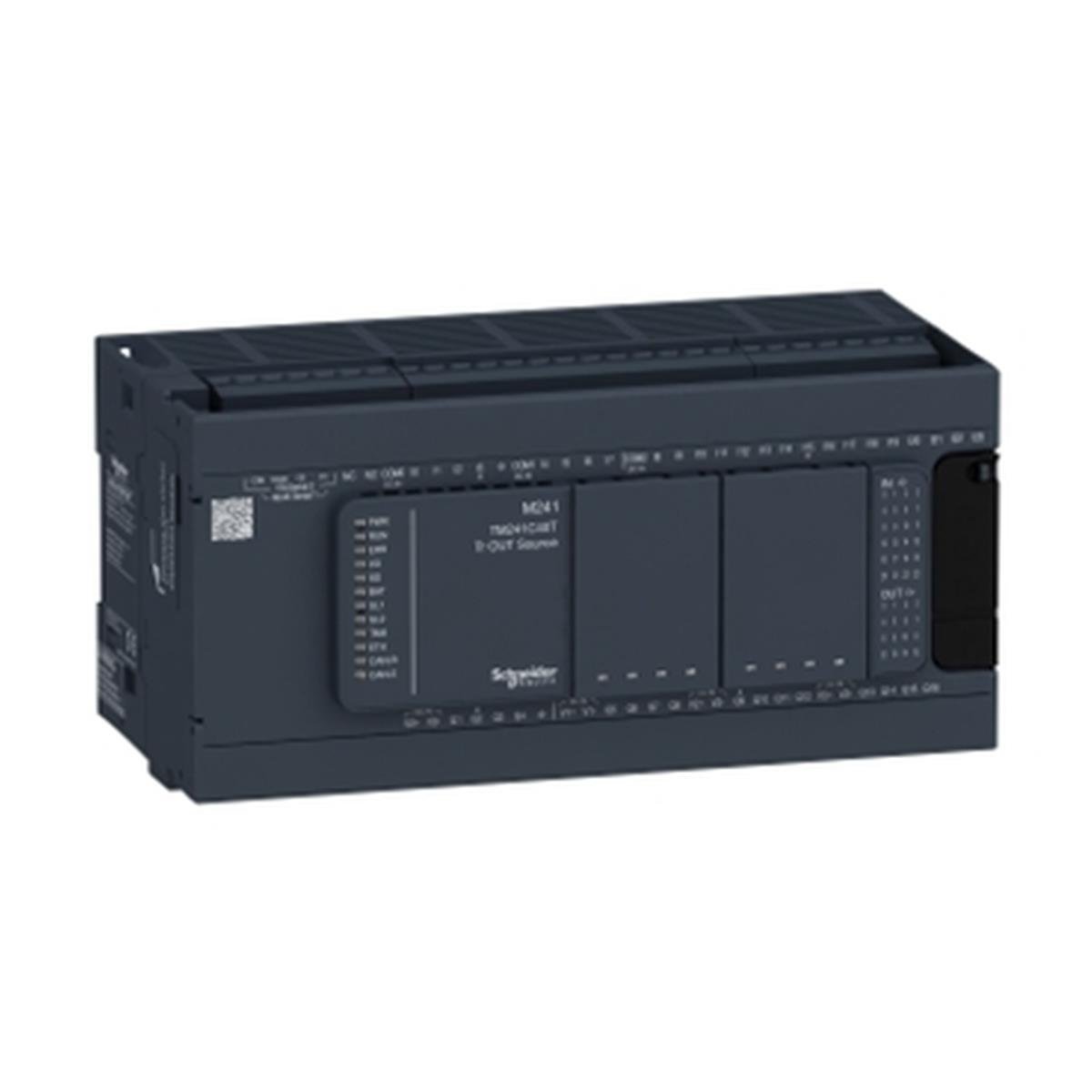

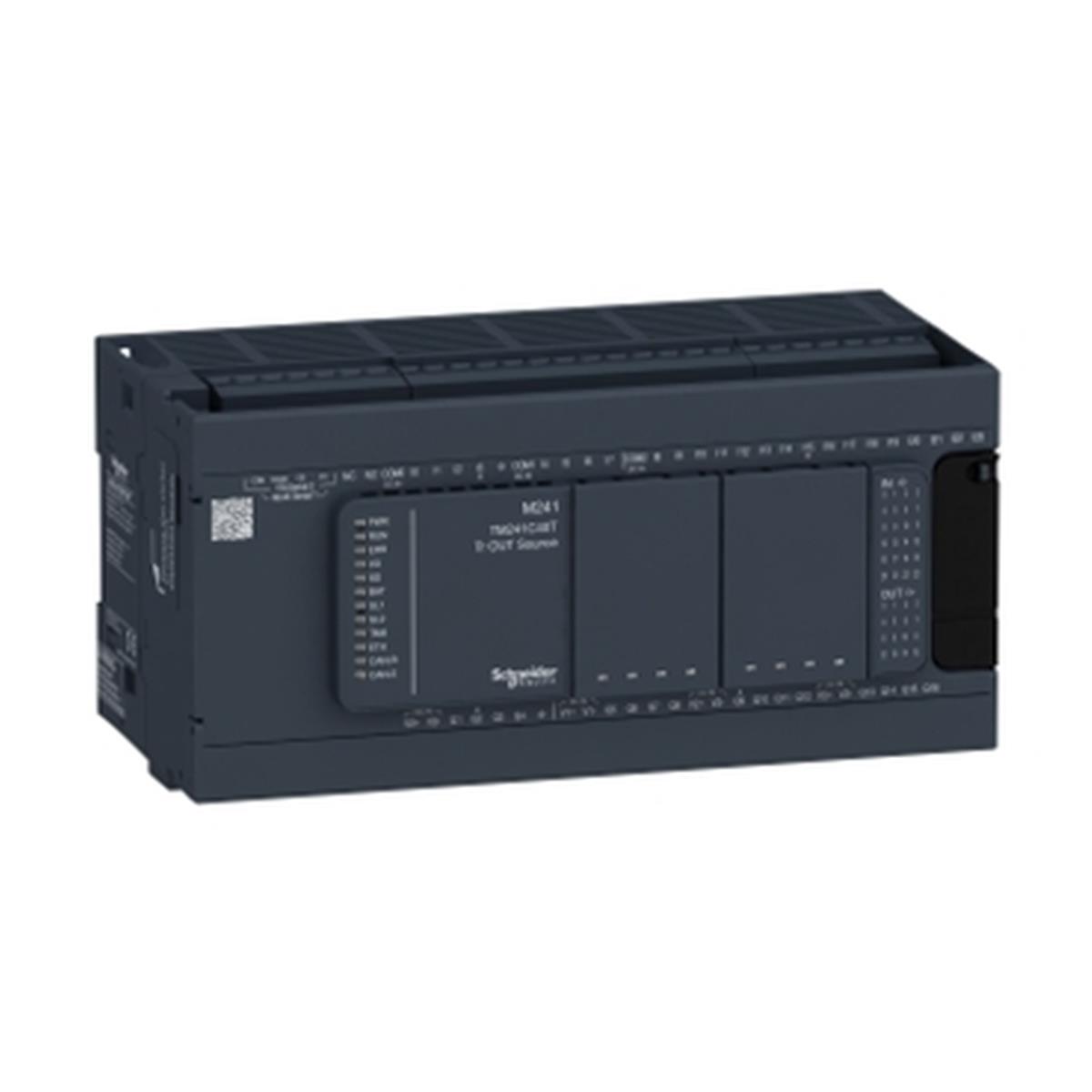

Schneider Electric TM241C40T M241 Kontrolör 40 Gç Transistör Pnp (TM241C40T)

İndirim Oranı : %56 İndirim
KDV Dahil : €1.112,40
İndirimli : €407,88  + KDV
KDV Dahil : ₺17.558,11
TL Fiyat : ₺14.631,76(₺2.926,35 + KDV)
Barkod : 3606480611186

Teknik Özellikler



Ana
Ürün serisi Modicon M241
Ürün ya da bileşen tipi Lojik kontrolör
[Us] nominal besleme gerilimi 24 V DC
Dijital giriş sayısı 24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital çıkış tipi Transistör
Dijital çıkış sayısı 16 transistör 4 hızlı çıkış
Dijital çıkış gerilimi 24 V DC için transistör çıkışı
Dijital çıkış akımı 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3)
0.5 A için transistör çıkışı (Q0...Q15)
Tamamlayıcı
Dijital G/Ç sayısı 40
G/Ç genişleme modülünün sayısı 7 (yerel G/Ç mimarisi)
14 (uzak G/Ç mimarisi)
besleme gerilimi limitleri 20,4…28,8 V
Kalkış akımı 50 A
W cinsinden güç tüketimi 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile)
Dijital giriş lojiği Blok veya kaynak
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
gerilim durumu 1 garantili >= 15 V için giriş
gerilim durumu 0 garantili <= 5 V için giriş
Dijital giriş akımı 10,7 mA için hızlı giriş
7 mA için giriş
giriş empedansı 4,7 kOhm için giriş
2.81 kOhm için hızlı giriş
yanıt süresi <= 2 µs açma, I0...I7 terminaller için hızlı giriş
<= 2 µs kapama, I0...I7 terminaller için hızlı giriş
<= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış
50 µs açma, I0...I15 terminaller için giriş
50 µs kapama, I0...I15 terminaller için giriş
<= 34 µs açma, Q0...Q15 terminaller için çıkış
<= 250 µs kapama, Q0...Q15 terminaller için çıkış
yapılandırılabilir filtreleme süresi 1 µs için hızlı giriş
12 ms için hızlı giriş
0 ms için giriş
1 ms için giriş
4 ms için giriş
12 ms için giriş
Dijital çıkış lojiği Pozitif lojik (kaynak)
çıkış gerilimi limitleri 30 V DC
maximum current per output common 2 A
maximum output frequency 20 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PLS modu)
1 kHz için çıkış
doğruluk +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış
maximum leakage current 5 µA için çıkış
maximum voltage drop <1 V
maximum tungsten load <2,4 W
koruma tipi Kısa devre koruması
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması için hızlı çıkış
sıfırlama süresi 10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkış
bellek kapasitesi 8 MB için program
64 MB için sistem belleği RAM
yedeklenen veri 128 MB dahili flash bellek için kullanıcı programlarının yedeği
veri depolama ekipmanı <= 16 GB SD kart (opsiyonel)
pil tipi BR2032 lityum şarj edilemez, pil ömrü: 4 yr
yedekleme süresi 2 yıl -de 25 °C
1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
uygulama yapısı 8 olay görevi
8 harici olay görevi
4 döngüsel ana görev
3 döngüsel ana görev + 1 serbest duruş görevi
gerçek zamanlı saat Ile
saat sapması <= 60 s/ay -de 25 °C
konumlama fonksiyonları PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)
sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 200 kHz
16 standard input -de 1 kHz
kontrol sinyali tipi A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu)
entegre bağlantı tipi Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
USB portuile mini B USB 2.0 konnektör
besleme (Seri 1)seri bağlantı besleme: 5 V, <200 mA
iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
haberleşme port protokolü Yalıtımsız seri bağlantı: Modbus protokol master/slave
yerel sinyalleme PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
G/Ç hatası (G/Ç): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
TM4'te (TM4) bara hatası: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil)
elektrikli bağlantı Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
maximum cable distance between devices Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <3 m için hızlı çıkış
yalıtım Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC
Çıkış grupları arasında -de 500 V AC
İşaretleme CE
kesinti dayanımı 1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 95 mm
Genişlik 190 mm
Ürün ağırlığı 0,62 kg
Ortam
Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
EN/IEC 61131-2:2007
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
UL 1604
UL 508
Ürün sertifikaları RCM
cULus
IACS E10
CSA
elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
hızlı geçici akımlara direnç 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunEN/IEC 61000-4-4 (giriş)
1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı)
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011
mikro kırılmalara bağışıklık 10 ms
çalışma için ortam hava sıcaklığı -10…50 °C (dikey kurulum)
-10…55 °C (yatay kurulum)
Depolama ortam koşulları -25…70 °C
bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 koruyucu kapak yerindeyken
kirletme derecesi 2
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde panel montajı
darbe dayanımı 15 gn için 11 ms
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 760,0 g
Paket 1 Yükseklik 11,5 cm
Paket 1 genişliği 13,094 cm
Paket 1 Uzunluk 22,928 cm
Birim paket türü 2 S03
Paketteki birim sayısı 2 6
Paket 2 Ağırlığı 5,441 kg
Paket 2 Yükseklik 30 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm
Sözleşme garantisi
Garanti 18 ay
