Teknik Özellikler
Ana
| Ürün serisi |

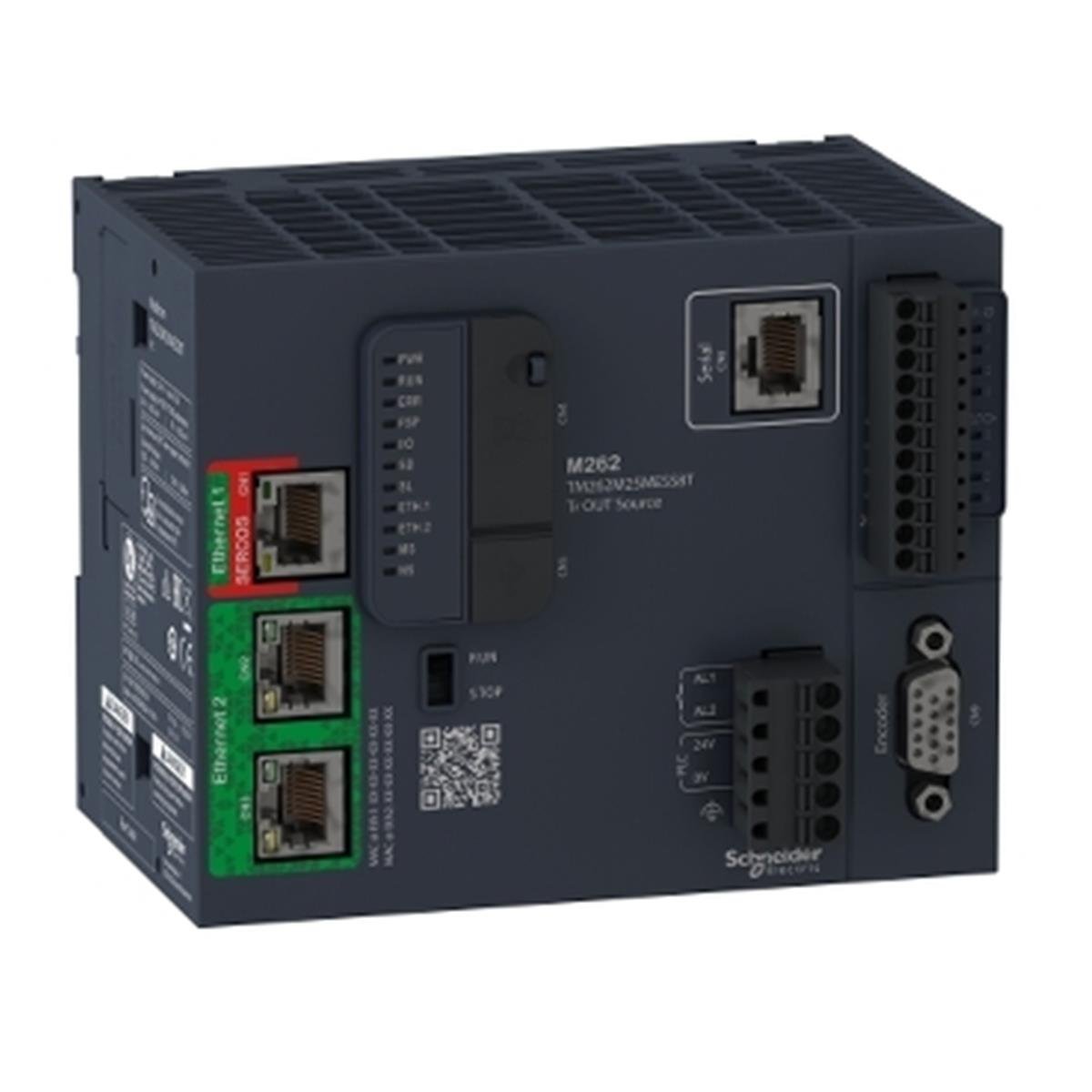

Logic/motion controller - Modicon M262 |
| Ürün ya da bileşen tipi |
Hareket kontrolörü |
| [Us] nominal besleme gerilimi |
24 V DC - 15...20 % |
| Dijital G/Ç sayısı |
8 |
| upstream connectivity |
IIoT-ready machine to cloud
Connected machine to plant |
Tamamlayıcı
| besleme gerilimi limitleri |
20,4…28,8 V DC |
| PLC Power Consumption |
82 W |
| Kalkış akımı |
40 A |
| Number of overvoltage protection |
Ile |
| Dijital giriş sayısı |
4, Dijital giriş hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital giriş gerilimi |
24 V |
| Dijital giriş gerilim tipi |
DC |
| Dijital giriş lojiği |
Blok |
| gerilim durumu 1 garantili |
>= 15 V için DC |
| gerilim durumu 0 garantili |
<= 5 V için DC |
| Dijital giriş akımı |
7,5 mA için hızlı giriş |
| giriş empedansı |
2.81 kOhm için giriş |
| yanıt süresi |
<= 1 µs açma, I0...I3 terminaller için hızlı giriş
<= 1 µs kapama, I0...I3 terminaller için hızlı giriş
<= 1 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 1 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
| yapılandırılabilir filtreleme süresi |
0.001 ms için hızlı giriş
0.002 ms için hızlı giriş
0.005 ms için hızlı giriş
0.01 ms için hızlı giriş
0.05 ms için hızlı giriş
0.1 ms için hızlı giriş
0.5 ms için hızlı giriş
1 ms için hızlı giriş
4 ms için hızlı giriş
12 ms için hızlı giriş |
| Dijital çıkış sayısı |
4 transistör hızlı çıkış |
| Dijital çıkış gerilimi |
24 V DC |
| Dijital çıkış akımı |
0.5 A için hızlı çıkış (Q0...Q3) |
| Dijital çıkış tipi |
Transistör |
| Dijital çıkış lojiği |
Kaynak |
| çıkış gerilimi limitleri |
30 V DC |
| maximum current per output common |
0,5 Aile Q0...Q3 terminal için hızlı çıkış |
| maximum output frequency |
300 kHz |
| doğruluk |
+/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| maximum leakage current |
10 µA için çıkış |
| maximum tungsten load |
<1,5 W |
| koruma tipi |
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması
Kısa devre koruması |
| sıfırlama süresi |
200 ms otomatik sıfırlama hızlı çıkış |
| G/Ç genişleme modülünün sayısı |
7 için TM3 IO module (uzak G/Ç mimarisi)
7 için TM3 IO module (yerel G/Ç mimarisi)
64 için TM3, TM5 or TM7 IO island (dağıtılmış G/Ç mimarisi) |
| 1 talimatın uygulanma süresi |
0,003 ms |
| bellek kapasitesi |
32 MB için program RAM
32 MB için OS/website RAM
192 MB için sistem belleği RAM |
| yedeklenen veri |
1 GB dahili flash bellek için kullanıcı programlarının yedeği |
| veri depolama ekipmanı |
<= 32 GB SDHC kart (opsiyonel) |
| yedekleme süresi |
1000 h -de 25 °C |
| uygulama yapısı |
8 olay görevi
4 döngüsel ana görev
3 döngüsel ana görev + 1 serbest duruş görevi
8 harici olay görevi |
| gerçek zamanlı saat |
Ile |
| saat sapması |
<= 10 s/month -de 25 °C |
| döngü süresi |
0,5 ms |
| konumlama fonksiyonları |
Libraries axes coordinated fonksiyon
Libraries axes synchronous fonksiyon
Sercos 3 motion bus fonksiyon |
| entegre bağlantı tipi |
Ethernet/Sercos 1ile RJ45 konnektör ve 10/100BASE-T
Ethernet 2ile 2 RJ45 konnektör ve 100/1000BASE-T
Seri bağlantıile RJ45 konnektör ve RS232/RS485
1 enkoderile dişi SUB-D 15 konnektör ve RS422/SSI
Smart Communication Bus
TM3 IO bus
USB tip mini B |
| iletim hızı |
115 kbit/s veriyolu uzunlugu için 15 m için RS485
115 kbit/s veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
10, 100 Mbit/sn için Ethernet1
10/100/1000 Mbit/s için Ethernet2 |
| haberleşme port protokolü |
Ethernet/IP adapter
Ethernet/IP scanner
Modbus TCP client/server
Modbus TCP IO scanner
Modbus TCP NVL
Ethernet RSTP
Modbus SL client/server
Modbus SL IO scanner
Modbus SL modem management
Machine Expert
ASCII manager
ASCII modem management
Sercos III master |
| maximum number of connected devices |
Ethernet/IP: <64
Modbus TCP: <64
Modbus TCP/EtherNet/IP: <128 |
| haberleşme hizmeti |
MQTTs
OPC UA server (Encrypt)
OPC UA client (Encrypt)
HTTPs Methods (API)
Web sunucusu
Web visu
TLS 1.2
TLS 1.3
SNTP
NTP client/server
FTP istemcisi/sunucusu
FTPs server
SQL client (remote access)
DHCP istemcisi
DHCP sunucusu
DNS client
POP3s client
SMTP istemcisi
SMMP istemcisi/sunucusu |
| yerel sinyalleme |
PWR: 1 LED (yeşil/kırmızı)
RUN: 1 LED (yeşil/kırmızı)
ERROR (hata): 1 LED (yeşil/kırmızı)
Stop forced: 1 LED (yeşil/kırmızı)
G/Ç hatası (G/Ç): 1 LED (yeşil/kırmızı)
SD card activity: 1 LED (green/orange)
SL activity: 1 LED (green/orange)
ETH1 state: 1 LED (yeşil/kırmızı)
ETH2 state: 1 LED (yeşil/kırmızı)
EIP MS: 1 LED (yeşil/kırmızı)
EIP NS: 1 LED (yeşil/kırmızı)
Sercos: 1 LED (yeşil/kırmızı) |
| elektrikli bağlantı |
Çıkarılabilir yaylı terminal bloğugirişler ve çıkışlar için
çıkarılabilir yaylı terminal bloğu24 V DC güç beslemesine bağlantı için |
| ürün uyumluluğu |
External encoder 5/24 V DC no encoder power supply |
| maximum cable distance between devices |
Ekranlı kablo: <3 m için hızlı giriş
Ekranlı kablo: <3 m için hızlı çıkış
Ekransız kablo: <50 m için giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <30 m için RS485 bağlantı
Ekranlı kablo: <15 m için RS232 |
| yalıtım |
Hızlı giriş ve dahili lojik arasında -de 550 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 550 V AC
Çıkışlar arasında yalıtımsız
Between input and output -de 550 V AC
Besleme ve dahili lojik arasında -de 550 V AC
Besleme ve toprak arasında yalıtımsız |
| enkoder tipi |
Artımlı enkoder |
| kesinti dayanımı |
1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5 |
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
| Yükseklik |
100 mm |
| Derinlik |
90 mm |
| Genişlik |
125 mm |
| Ürün ağırlığı |
0,67 kg |
Ortam
| Standartlar |
UL 61010-1
UL 61010-2-201
CSA C22.2 No 61010-1
CSA C22.2 No 61010-2-201
CSA C22.2 No 213
ANSI/ISA 12-12-01
EN 61131-2 |
| Ürün sertifikaları |
CE
cULus
cULus HazLoc Sınıf I Bölüm 2 CSA 22-2 No 213
RCM
EAC
Achilles
KC |
| elektrostatik deşarja direnç |
4 kV kontakta 'e uygunEN/IEC 61000-4-2
8 kV havada 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç |
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunEN/IEC 61000-4-4 (giriş)
1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-4
3 V 0,1...80 MHz
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) |
| elektromanyetik emisyon |
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBµV/m -de 30…230 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık |
0,01 ms |
| çalışma için ortam hava sıcaklığı |
-20…60 °C (yatay kurulum)
-20…50 °C (dikey kurulum)
-20…45 °C (flat mounting) |
| Depolama ortam koşulları |
-40…85 °C |
| bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi |
IP20 |
| kirletme derecesi |
2 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
3,5 mm -de 2…8,4 Hz üzerinde simetrik ray
1 gn -de 8,4…200 Hz üzerinde simetrik ray
3,5 mm -de 2…8,4 Hz üzerinde panel montajı
1 gn -de 8,4…200 Hz üzerinde panel montajı |
| darbe dayanımı |
15 gn için 11 ms |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
850,0 g |
| Paket 1 Yükseklik |
13,8 cm |
| Paket 1 genişliği |
18,3 cm |
| Paket 1 Uzunluk |
13,1 cm |
| Birim paket türü 2 |
S03 |
| Paketteki birim sayısı 2 |
8 |
| Paket 2 Ağırlığı |
7,36 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
