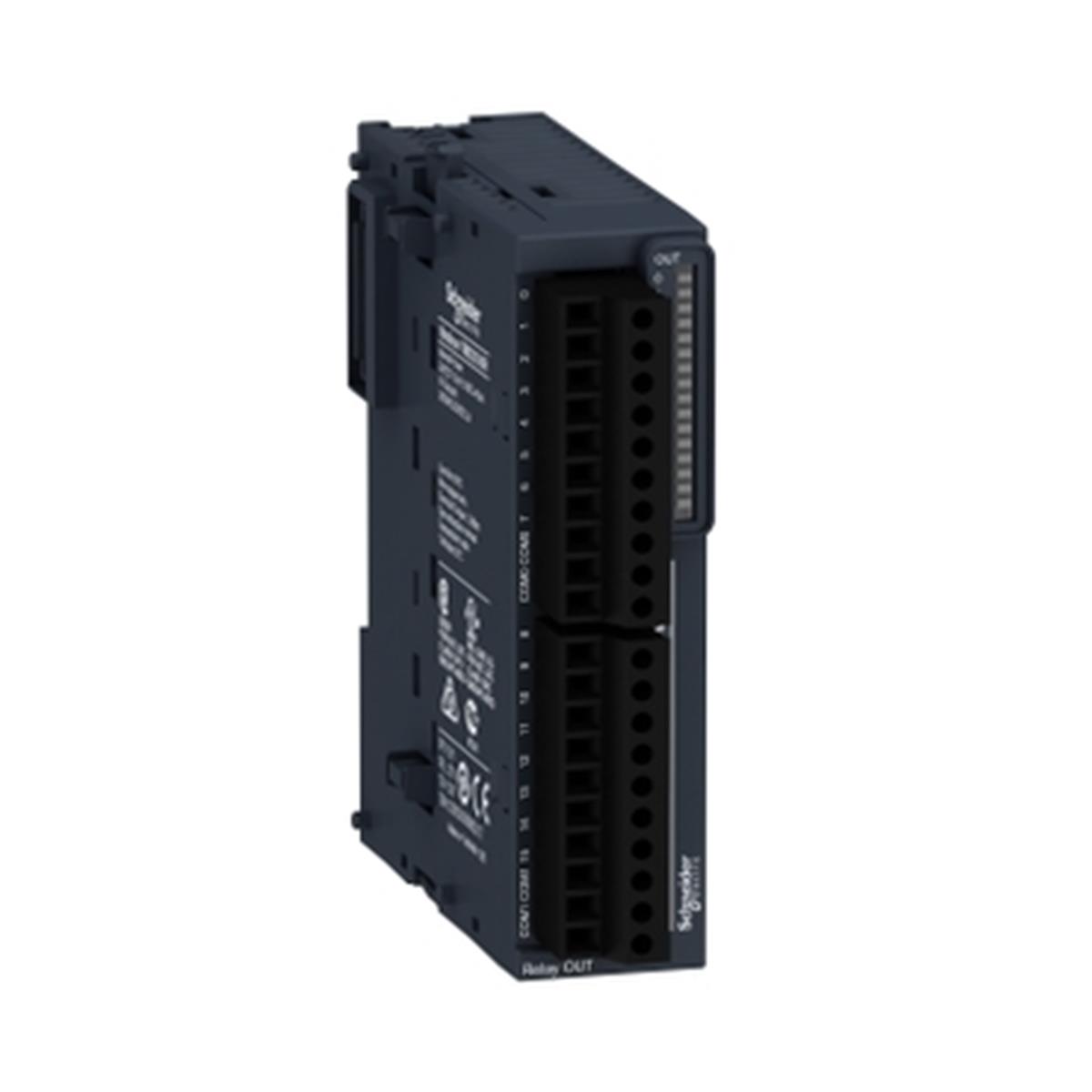

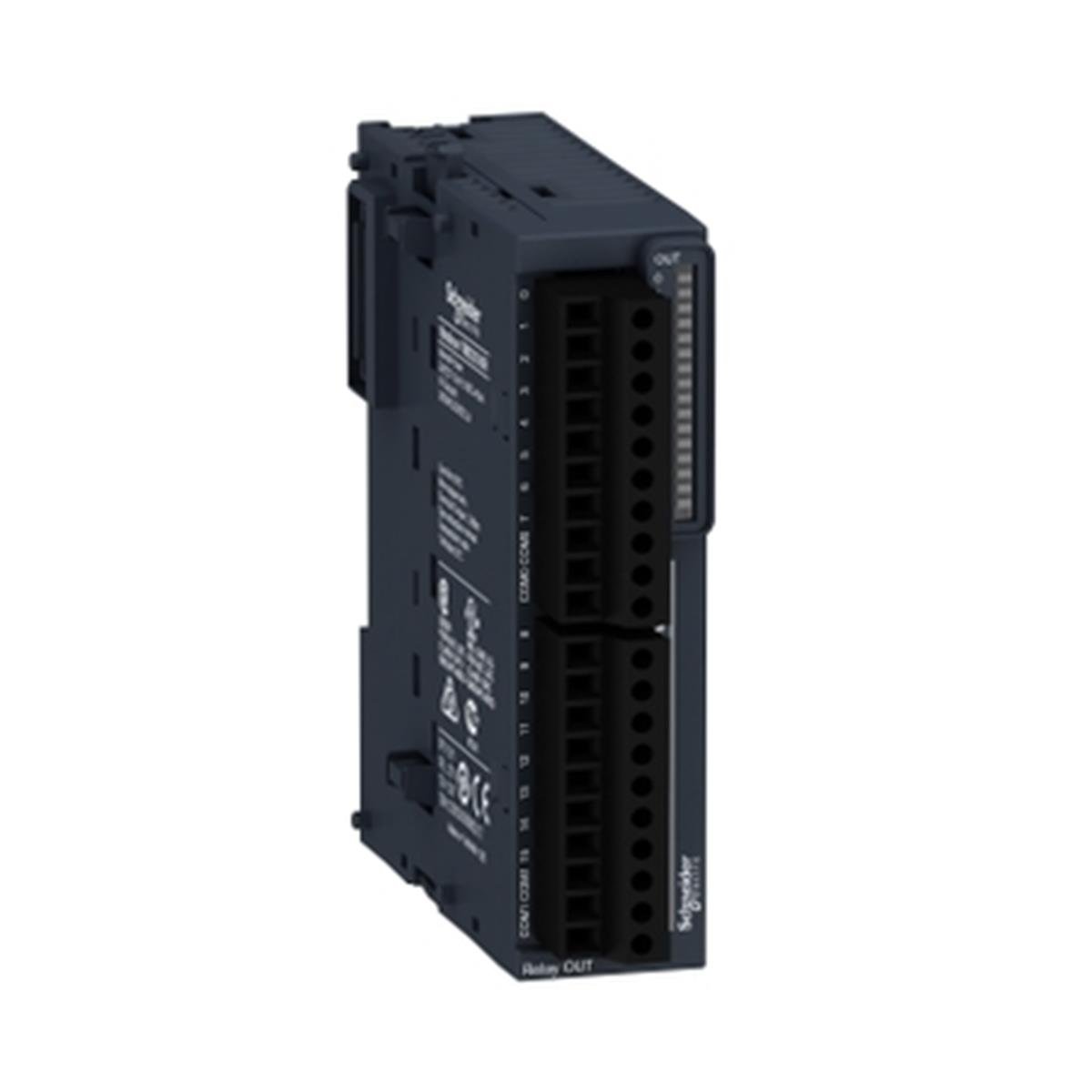

Teknik Özellikler
Ana
| Ürün serisi |
Modicon TM3 |
| Ürün ya da bileşen tipi |
Dijital çıkış modülü |
| seri uyumluluğu |
Modicon M241
Modicon M251
Modicon M221
Modicon M262 |
| Dijital çıkış tipi |
Röle normalde açık |
| Dijital çıkış sayısı |
16 |
| Dijital çıkış lojiği |
Pozitif veya negatif |
| Dijital çıkış gerilimi |
240 V AC için röle çıkışı
30 V DC için röle çıkışı |
| Dijital çıkış akımı |
2000 mA için röle çıkışı |
Tamamlayıcı
| Dijital G/Ç sayısı |
16 |
| akım tüketimi |
0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda)
75 mA -de 24 V DC bara konnektörü üzerinden (açık durumda) |
| yanıt süresi |
10 ms (açma)
5 ms (kapama) |
| mekanik dayanıklılık |
20000000 cycles |
| minimum yük |
10 mA -de 5 V DC için röle çıkışı |
| yerel sinyalleme |
Çıkış durumu: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı |
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama çıkışlar için |
| maximum cable distance between devices |
Ekransız kablo: <30 m için röle çıkışı |
| yalıtım |
Çıkış ve dahili lojik arasında -de 2300 V AC
Çıkışlar arasında -de 750 V AC
Çıkış grupları arasında -de 1500 V AC |
| İşaretleme |
CE |
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
| Yükseklik |
90 mm |
| Derinlik |
84,6 mm |
| Genişlik |
27,4 mm |
| Ürün ağırlığı |
0,145 kg |
Ortam
| Standartlar |
EN/IEC 61010-2-201
EN/IEC 61131-2 |
| Ürün sertifikaları |
C-Tick
cULus |
| elektrostatik deşarja direnç |
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanlara direnç |
30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8 |
| hızlı geçici akımlara direnç |
2 kV için röle çıkışı 'e uygunEN/IEC 61000-4-4 |
| kesinti dayanımı |
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon |
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| çalışma için ortam hava sıcaklığı |
-10…35 °C dikey kurulum
-10…55 °C yatay kurulum |
| Depolama ortam koşulları |
-25…70 °C |
| bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi |
IP20 koruyucu kapak yerindeyken |
| kirletme derecesi |
2 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde panel
3 gn -de 8,4…150 Hz üzerinde panel |
| darbe dayanımı |
15 gn için 11 ms |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
248,9 g |
| Paket 1 Yükseklik |
7,426 cm |
| Paket 1 genişliği |
10,516 cm |
| Paket 1 Uzunluk |
12,583 cm |
| Birim paket türü 2 |
S04 |
| Paketteki birim sayısı 2 |
42 |
| Paket 2 Ağırlığı |
12,0 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
40 cm |
| Paket 2 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
