Teknik Özellikler
Ana
| Ürün serisi |
Modicon TM3 |

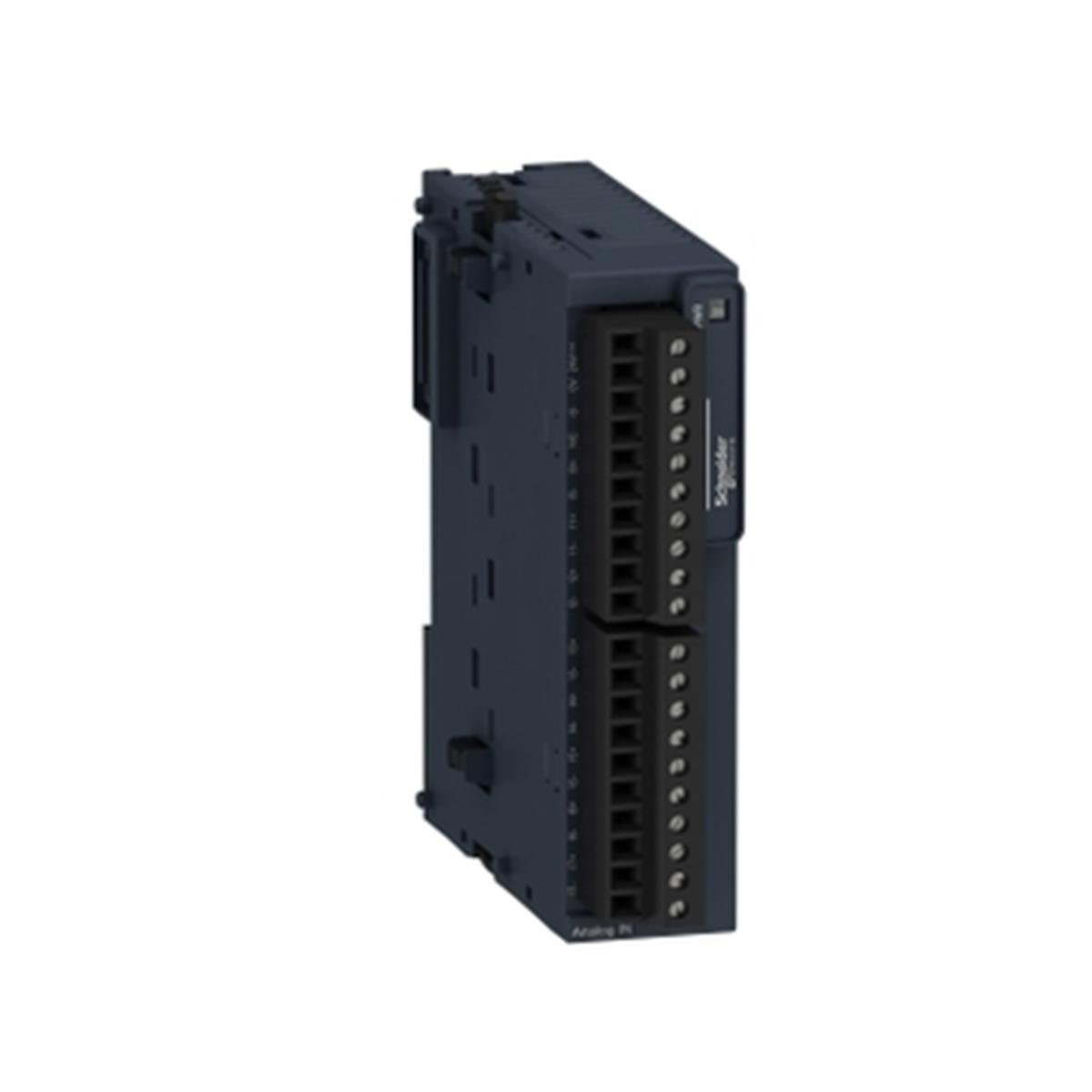

| Ürün ya da bileşen tipi |
Analog giriş modülü |
| seri uyumluluğu |
Modicon M221
Modicon M241
Modicon M251
Modicon M262 |
| analog giriş sayısı |
8 |
| analog giriş tipi |
Termokuplör - 200...1000 °Cile termokuplör J
termokuplör - 200...1300 °Cile termokuplör K
termokuplör 0...1760 °Cile termokuplör R
termokuplör 0...1760 °Cile termokuplör S
termokuplör 0...1820 °Cile termokuplör B
termokuplör - 200...400 °Cile termokuplör T
termokuplör - 200...1300 °Cile termokuplör N
termokuplör - 200...800 °Cile termokuplör E
termokuplör 0...2315 °Cile termokupl C
NTC 10k termistör -90...150 °C
PTC termistör 100...10000 Ohm
termokuplör - 200...1000 °C |
Tamamlayıcı
| analog giriş çözünürlüğü |
16 bit
15 bit + işaret |
| giriş empedansı |
>= 1 MOhm termokuplör
>= 1 MOhm sıcaklık probu
>= 1 MOhm termistör |
| LSB değeri |
0,1 °Ctermokuplör
0,1 °Cile NTC prob
1 Ohmile PTC/NTC prob |
| dönüşüm süresi |
100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi |
| örnekleme süresi |
100 ms |
| mutlak doğruluk hatası |
Tam ölçeğin +/- %0,2'si -de 25 °C için termokupl C 0...2315 °C
+/- 6 °C -de 25 °C için thermocouple R, S 0...200 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için thermocouple R, S 200...1760 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör B 300...1820 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör K - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör K 0...1300 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör J - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör J 0...1000 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör E - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör E 0...800 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör T - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör T 0...400 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör N - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör N 0...1300 °C |
| sıcaklık sapması |
+/- 0,01 %FS/°C |
| tekrarlama doğruluğu |
+/-0,5 %FS |
| doğrusal olmama |
+/- 0,2 %FS |
| çapraz karışma |
<= 1 LSB |
| [Us] nominal besleme gerilimi |
24 V DC |
| besleme gerilimi limitleri |
20,4…28,8 V |
| kablonun tipi |
Bükümlü blendajlı kablo çifti <30 m için giriş devre |
| akım tüketimi |
30 mA -de 24 V DC harici besleme aracılığıyla
45 mA -de 5 V DC bara konnektörü üzerinden
40 mA -de 5 V DC bara konnektörü üzerinden |
| yerel sinyalleme |
PWR: 1 LED (yeşil) |
| elektrikli bağlantı |
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için |
| yalıtım |
Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC |
| İşaretleme |
CE |
| kesinti dayanımı |
1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5 |
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
| Yükseklik |
90 mm |
| Derinlik |
70 mm |
| Genişlik |
23,6 mm |
| Ürün ağırlığı |
0,11 kg |
Ortam
| Standartlar |
EN/IEC 61010-2-201
EN/IEC 61131-2 |
| elektrostatik deşarja direnç |
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanlara direnç |
30 A/m 'e uygunEN/IEC 61000-4-8 |
| hızlı geçici akımlara direnç |
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon |
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık |
10 ms |
| çalışma için ortam hava sıcaklığı |
-10…55 °C yatay kurulum
-10…35 °C dikey kurulum |
| Depolama ortam koşulları |
-25…70 °C |
| bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi |
IP20 |
| kirletme derecesi |
2 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı |
| darbe dayanımı |
15 gn için 11 ms |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
210,0 g |
| Paket 1 Yükseklik |
7,516 cm |
| Paket 1 genişliği |
10,685 cm |
| Paket 1 Uzunluk |
12,739 cm |
| |
|
| |
| |
Sözleşme garantisi
| Garanti |
18 ay |
|
