TPRAN2X1 Schneider Electric TPRAN2X1 Tesys Island Analog Modülü 2I/1O
SCHNEIDER ELECTRIC

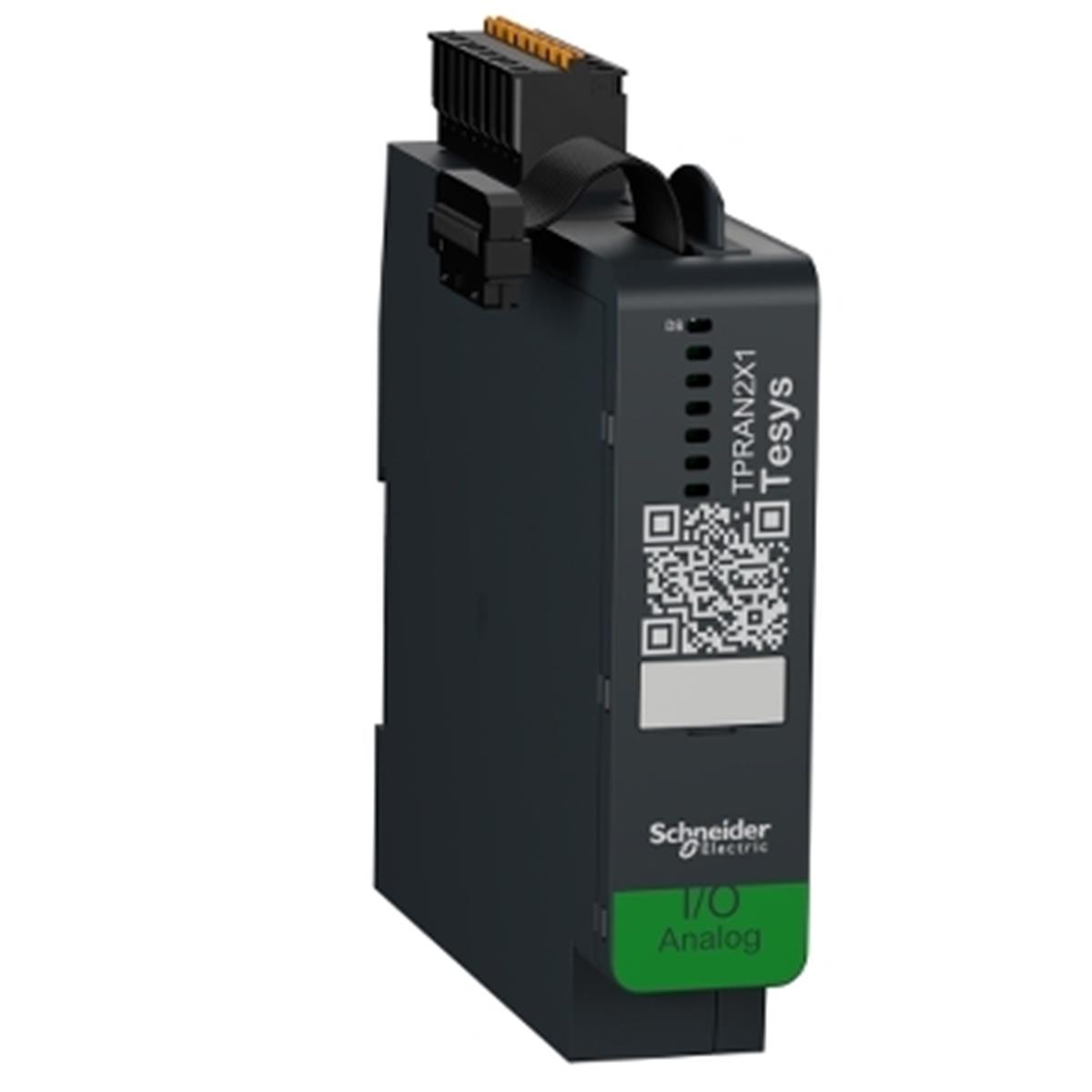

Schneider Electric TPRAN2X1 Tesys Island Analog Modülü 2I/1O (TPRAN2X1)

İndirim Oranı : %55 İndirim
KDV Dahil : €308,40
İndirimli : €115,65  + KDV
KDV Dahil : ₺5.058,28
TL Fiyat : ₺4.215,23(₺843,05 + KDV)
Barkod : 3606489832902
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Sorular (0) ve Cevaplar (0)

Teknik Özellikler



Ana
seri TeSys
ürün adı TeSys island
Ürün grubu TPRAN
Ürün ya da bileşen tipi Analog IO module
cihaz sunumu IO module providing 2 analog inputs and 1 analog output
Enabling advanced control functions in a TeSys island system
Operational only when connected to a bus coupler TPRBC
modülün fonksiyonu Measurement of voltage, current or temperature on 2 configurable analog inputs
Driving voltage or current source on 1 configurable analog output
ürün uyumluluğu TPRBC hat birleştirici
analog giriş modülü 2
analog giriş tipi Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V
Sıcaklık probu - 60...180 °C sıcaklık probu: Ni 100
Sıcaklık probu - 60...180 °C sıcaklık probu: Ni 1000
Sıcaklık probu -200...+850 °C sıcaklık probu: Pt 100
Sıcaklık probu - 200...600 °C sıcaklık probu: Pt 1000
Termokuplör - 200...1000 °C termokuplör J
Termokuplör - 200...1300 °C termokuplör K
Termokuplör 0...1760 °C termokuplör R
Termokuplör 0...1760 °C termokuplör S
Termokuplör 0...1820 °C termokuplör B
Termokuplör - 200...400 °C termokuplör T
Termokuplör - 200...1300 °C termokuplör N
Termokuplör - 200...800 °C termokuplör E
Termokuplör 0...2315 °C termokupl C
ölçüm doğruluğu +/- 0.1 % of full scale
+/- 0.1 % of full scale
+/- 0.1 % of full scale
+/- 0.1 % of full scale in positive temperature range
+/- 0.4 % of full scale in negative temperature range
analog giriş çözünürlüğü 15 bit + işaret
giriş empedansı <= 50 Ohm akım
>= 1 MOhm gerilim
>= 1 MOhm termokuplör
>= 1 MOhm sıcaklık probu
analog çıkış sayısı 1 isolated
analog çıkış tipi Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V
analog çıkış çözünürlüğü 4...20 mA, tam ölçek
0...20 mA, tam ölçek
0...10 V, tam ölçek
- 10...10 V, tam ölçek
kablonun tipi Bükümlü blendajlı kablo çifti <30 m için giriş/çıkış devre
yerel sinyalleme DS (device status): 1 LED (yeşil/kırmızı)
Tamamlayıcı
[Us] nominal besleme gerilimi 24 V DC supplied by the bus coupler
akım tüketimi 160 mA
W cinsinden güç dağılımı 0,5 W maksimum
[Uimp] nominal darbe dayanım voltajı 0,5 kV 'e uygunIEC 61010-1
Standartlar IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
ürün sertifikaları CSA
UL
EAC (pending)
montaj modu Yatay ve dikey (35 mm simetrik ray)
bağlantılar - terminaller Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile
Genişlik 25 mm
Yükseklik 118 mm
Derinlik 114 mm
Ürün ağırlığı 0,172 kg
Ortam
depolama için ortam hava sıcaklığı -25…70 °C
çalışma için ortam hava sıcaklığı -10…60 °C
bağıl nem 5…95 %
çalışma yüksekliği 0...2000 m değer kaybı olmadan
IP koruma derecesi IP20
kirletme derecesi 2
koruyucu bakım TC
yangına dayanıklılık 960 °C 'e uygunUL 94
darbe dayanımı 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
titreşim direnci 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 265,0 g
Paket 1 Yükseklik 6,5 cm
Paket 1 genişliği 13,5 cm
Paket 1 Uzunluk 15,5 cm
Birim paket türü 2 S03
Paketteki birim sayısı 2 16
Paket 2 Ağırlığı 5,017 kg
Paket 2 Yükseklik 30 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm
Sözleşme garantisi
Garanti 18 months
