TPRPM080 Schneider Electric TPRPM080 Tesys Island Güç Arayüz Modülü(Kontaktor) 80A/37Kw
SCHNEIDER ELECTRIC

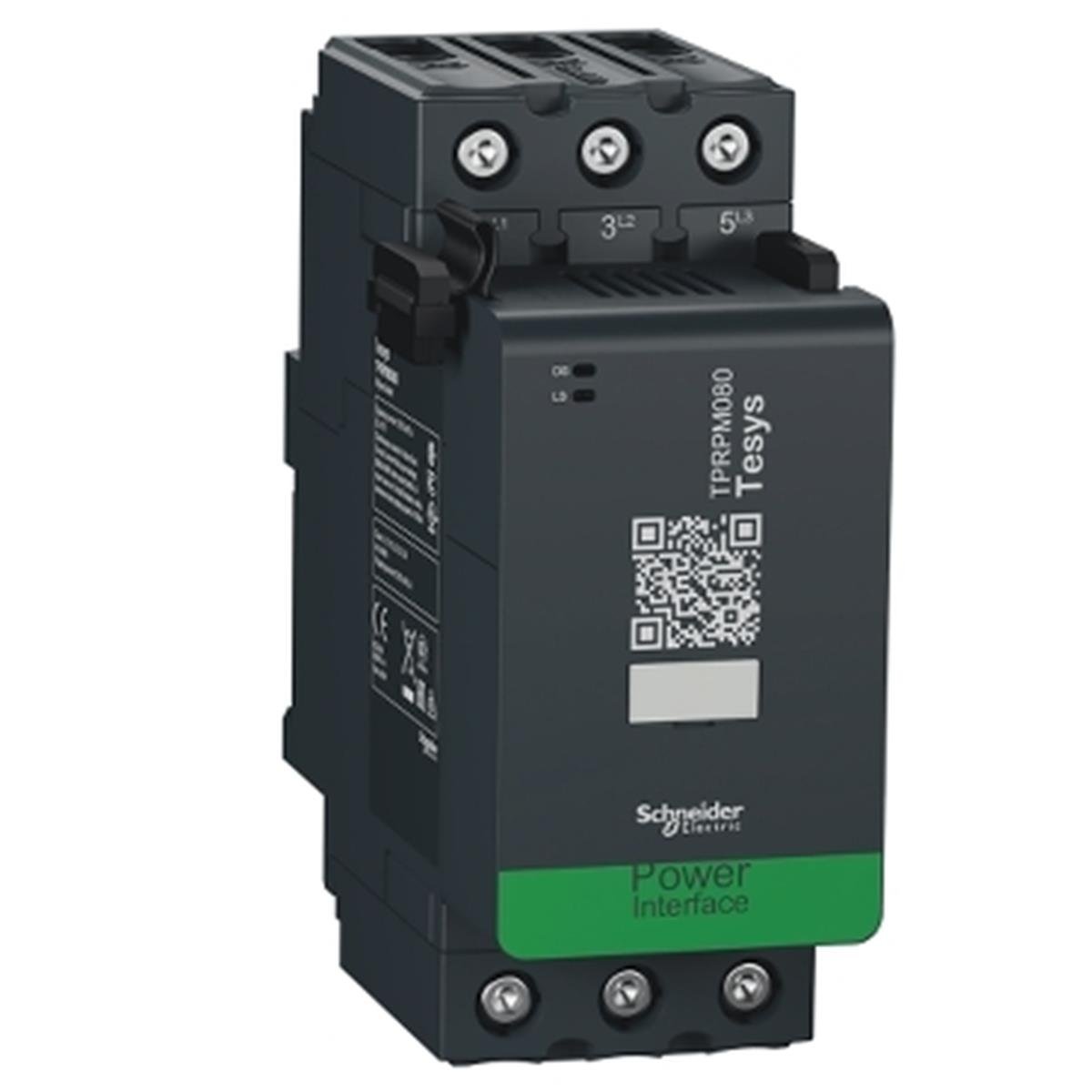

Schneider Electric TPRPM080 Tesys Island Güç Arayüz Modülü(Kontaktor) 80A/37Kw (TPRPM080)

İndirim Oranı : %55 İndirim
KDV Dahil : €451,20
İndirimli : €169,20  + KDV
KDV Dahil : ₺7.400,44
TL Fiyat : ₺6.167,04(₺1.233,41 + KDV)
Barkod : 3606489832865
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Sorular (0) ve Cevaplar (0)

Teknik Özellikler



Ana
Ürün serisi TeSys
ürün adı TeSys island
Ürün grubu TPRPM
Ürün ya da bileşen tipi Power module
cihaz sunumu Power module connected to an automation controller through a bus coupler
Operational only when connected to a bus coupler
kullanılabilir işlev Upstream voltage presence detection
Electronic thermal overload protection
Monitoring of currents
Control of third party power devices when associated to TPRDG IO module
ürün uyumluluğu TPRBC hat birleştirici
TPRDG digital IO module
TPRAN analog IO module
kutup açıklaması 3P
motor gücü kW 22 kW -de 230 V AC 50 Hz
37 kW -de 380...415 V AC 50 Hz
37 kW -de 440 V AC 50 Hz
37 kW -de 500 V AC 50 Hz
37 kW -de 690 V AC 50 Hz
motor power HP (UL / CSA) 5 hp -de 120 V AC 60 Hz için 1 faz motorlar
10 hp -de 240 V AC 60 Hz için 1 faz motorlar
20 hp -de 208 V AC 60 Hz için 3 faz motorlar
20 hp -de 240 V AC 60 Hz için 3 faz motorlar
40 hp -de 480 V AC 60 Hz için 3 faz motorlar
50 hp -de 600 V AC 60 Hz için 3 faz motorlar
[Ue] nominal çalışma voltajı <= 690 V AC 47...63 Hz
[Ie] nominal çalışma akımı 80 A 50 °C) -de <= 440 V AC-3
80 A 50 °C) -de <= 440 V AC-1
[Ith] klasik açık hava termik akımı 80 A -de <50 °C
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
600 V 'e uygunUL 60947-4-1
600 V 'e uygunCSA C22.2 No 60947-4-1
[Uimp] nominal darbe dayanım voltajı 6 kV
aşırı gerilim kategorisi III
termal koruma ayar aralığı 4…80 A
asiri yük açma sinifi Sınıf 5…30
sıfırlama Remotely or automatically
kontrol devresi gerilimi 24 V DC supplied by the bus coupler
akım tüketimi 60 mA
W cinsinden güç dağılımı 2,3 W Ie'de
Tamamlayıcı
koruma tipi Termal aşırı yük koruması
Motor overheat
Aşırı akım
Undercurrent
Jam
Long start
Stall
Rapid cycle lockout
Rapid restart lockout
Phase reversal
Phase loss
Phase sequence
Faz dengesizliği
Ground current
Monitoring type Time device ON
Number of faults
Number of device power cycles
Ortalama akım Iavg
Average voltage Vavg
Max current Imax
Max voltage Vmax
yerel sinyalleme DS (device status): 1 LED (yeşil/kırmızı)
LS (load status): 1 LED (yeşil/kırmızı)
Standartlar EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
ürün sertifikaları CCC
UL
EAC
CSA
montaj modu Yatay ve dikey (35 mm simetrik DIN rayı)
bağlantılar - terminaller EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)sert
EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)sert
EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)esnek kablo uçsuz
EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)esnek kablo uçsuz
EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)esnek ile
EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)esnek ile
sıkma torku 5 N.m - kablo 1…25 mm² altıgen 4 mm
8 N.m - kablo 25…35 mm² altıgen 4 mm
Genişlik 55 mm
Yükseklik 136 mm
Derinlik 125 mm
Ürün ağırlığı 0,425 kg
Ortam
depolama için ortam hava sıcaklığı -25…70 °C
çalışma için ortam hava sıcaklığı -10…50 °C değer kaybı olmadan
50…60 °C akım değer kaybı ile
bağıl nem 5…95 %
çalışma yüksekliği 0...2000 m değer kaybı olmadan
IP koruma derecesi IP20
kirletme derecesi 2
koruyucu bakım TC
yangına dayanıklılık 960 °C 'e uygunUL 94
850 °C 'e uygunIEC 60695-2-1
650 °C 'e uygunIEC 60695-2-12
darbe dayanımı 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
titreşim direnci 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Radiated RF field immunity test, seviye 3 (10 V/m) (EN/IEC 61000-4-3)
Fast transient immunity test, seviye 4 (4 kV) (EN/IEC 61000-4-4)
Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
Kesinti bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-5)
Conducted RF disturbance immunity test (20 V) (EN/IEC 61000-4-6)
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 495,0 g
Paket 1 Yükseklik 6,5 cm
Paket 1 genişliği 13,5 cm
Paket 1 Uzunluk 17 cm
Birim paket türü 2 S02
Paketteki birim sayısı 2 8
Paket 2 Ağırlığı 4,292 kg
Paket 2 Yükseklik 15 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm
Sözleşme garantisi
Garanti 18 ay
