TPRSM001 Schneider Electric TPRSM001 Tesys Island Güvenlik Modülü SIL
SCHNEIDER ELECTRIC

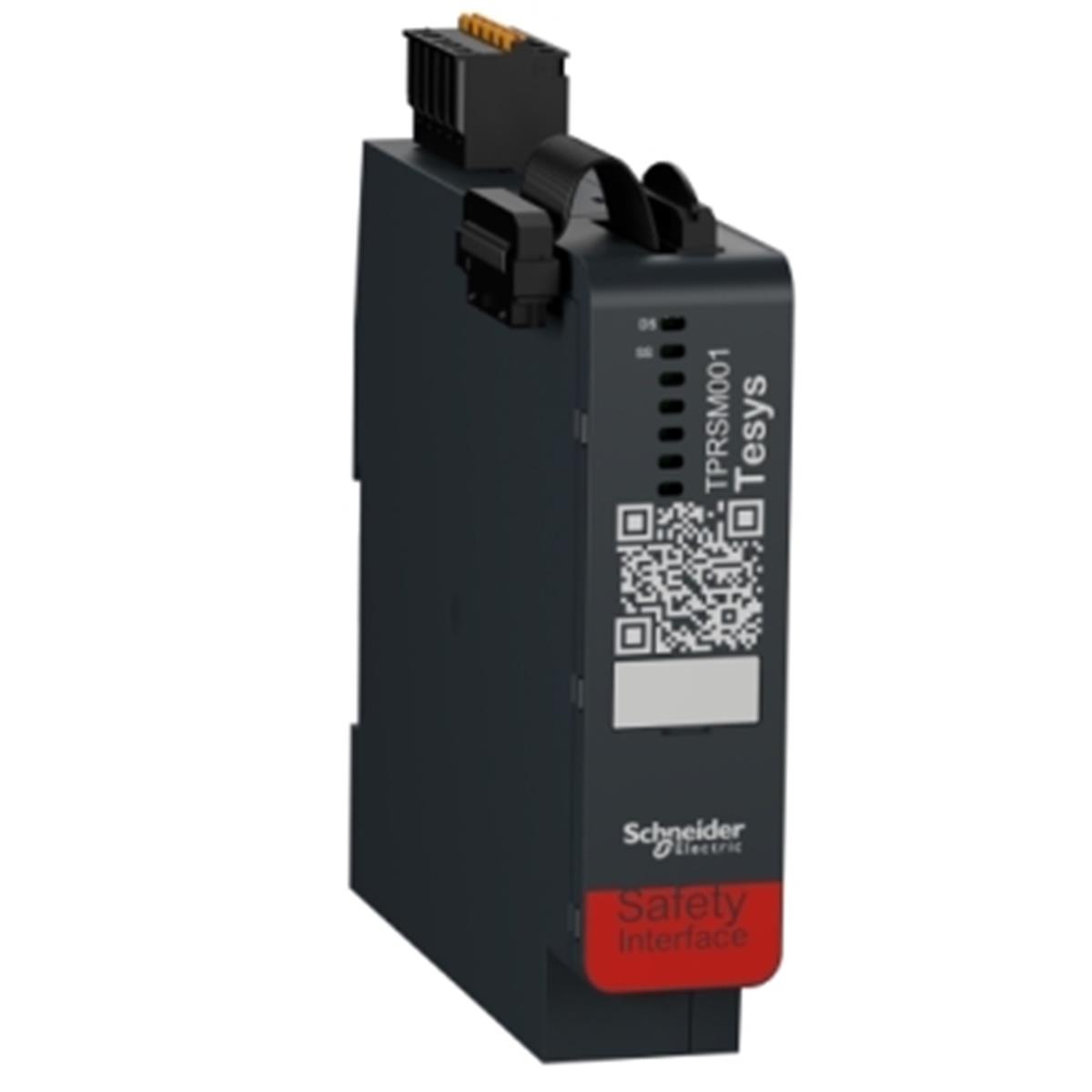

Schneider Electric TPRSM001 Tesys Island Güvenlik Modülü SIL (TPRSM001)

İndirim Oranı : %55 İndirim
KDV Dahil : €246,00
İndirimli : €92,25  + KDV
KDV Dahil : ₺4.034,82
TL Fiyat : ₺3.362,35(₺672,47 + KDV)
Barkod : 3606489832872
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Sorular (0) ve Cevaplar (0)

Teknik Özellikler



Ana
seri TeSys
ürün adı TeSys island
Ürün grubu TPRSM
Ürün ya da bileşen tipi SIL interface module
cihaz sunumu Implementation of a safe stop function for SIL motor starters TPRSS
Safe stop operable for safety-related system conforming to ISO 13849-1
Operational only when connected to a bus coupler TPRBC
modülün fonksiyonu Safe stop with 1NC or 2NC contacts monitoring
ürün uyumluluğu TPRBC hat birleştirici
TPRSS SIL motor starter
[Ue] nominal çalışma voltajı Giriş/çıkış devresi: 24 V DC
[Ui] nominal yalıtım voltajı Giriş/çıkış devresi: 50 V
[Uimp] nominal darbe dayanım voltajı 2 kV için giriş/çıkış devresi 'e uygunIEC 60947-1
aşırı gerilim kategorisi III
giriş tipi Izole anahtarlama girişi için safe stop
giriş koruma tipi Iç, elektronik
giriş gerilimi 15...28.8 V DC durum 1
0...5 V DC durum 0
çıkış tipi Röle anlık açma, 1 NA devre(ler), potansiyelsiz
çıkış termal akımı 8 A için röle çıkışı
koruma tipi Harici sigorta, 8 A gG sigorta için röle çıkışı
yerel sinyalleme DS (device status): 1 LED (yeşil/kırmızı)
SS (safe stop status): 1 LED (yeşil/kırmızı)
Tamamlayıcı
[Us] nominal besleme gerilimi 24 V DC supplied by the bus coupler
akım tüketimi 10 mA
W cinsinden güç dağılımı 0,7 W maksimum
güvenlik fonksiyonu Safe stop 'e uygunIEC 60204-1
Safe stop 'e uygunIEC 60204-1
Safety integrity level SIL 2 'e uygunIEC 61508
SILCL 2 'e uygunIEC 62061
PL = d 'e uygunISO 13849-1
Standartlar UL 60947-5-1
IEC 60947-5-1
ürün sertifikaları EAC (pending)
UL
CSA
montaj modu Yatay ve dikey (35 mm simetrik ray)
bağlantılar - terminaller Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert
Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile
Genişlik 25 mm
Yükseklik 118 mm
Derinlik 114 mm
Ürün ağırlığı 0,159 kg
Ortam
depolama için ortam hava sıcaklığı -25…70 °C
çalışma için ortam hava sıcaklığı -10…60 °C
bağıl nem 5…95 %
çalışma yüksekliği 0...2000 m değer kaybı olmadan
IP koruma derecesi IP20
kirletme derecesi 2
koruyucu bakım TC
yangına dayanıklılık 960 °C 'e uygunUL 94
darbe dayanımı 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
titreşim direnci 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
elektromanyetik uyumluluk Elektrostatik deşarj, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2)
Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3)
Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4)
Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 266,0 g
Paket 1 Yükseklik 6,5 cm
Paket 1 genişliği 13,5 cm
Paket 1 Uzunluk 15,5 cm
Birim paket türü 2 S03
Paketteki birim sayısı 2 16
Paket 2 Ağırlığı 5,019 kg
Paket 2 Yükseklik 30 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm
Sözleşme garantisi
Garanti 18 months
