Teknik Özellikler
Ana

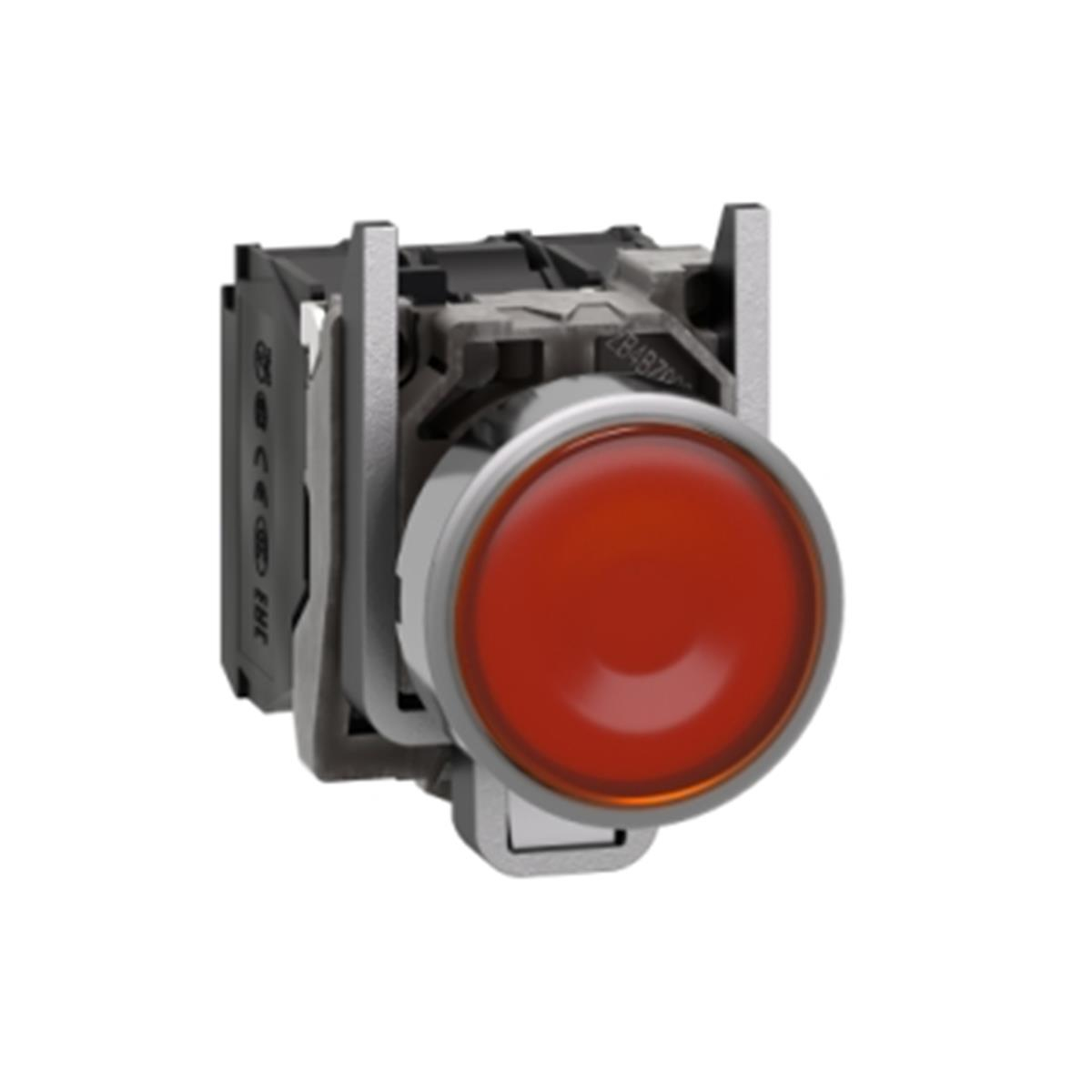

| Ürün serisi |
Harmony XB4 |
| Ürün ya da bileşen tipi |
Işıklı buton |
| Ürün grubu |
XB4 |
| şev malzemesi |
Krom kaplı metal |
| sabitleme bileziği malzemesi |
Zamak |
| montaj çapı |
22 mm |
| bölünemez miktar başına satış |
1 |
| başlık tipi |
Standard |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| operatörün tipi |
Yaylı kurma |
| operatör profili |
Turuncu sıva altı |
| operatör ek bilgisi |
Daz lens ile |
| kontak tipi ve düzenleme |
1 NA + 1 NK |
| kontak işlemi |
Yavaş kesen |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| ışık kaynağı |
Korumalı LED |
| ampul tabanı |
Entegre LED |
| [Us] nominal besleme gerilimi |
110...120 V AC -de 50/60 Hz |
Tamamlayıcı
| Yükseklik |
47 mm |
| Genişlik |
30 mm |
| Derinlik |
101 mm |
| terminallerin açıklaması ISO n°1 |
(13-14)NO
(21-22)NC |
| Ürün ağırlığı |
0,097 kg |
| yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
| kontak kullanımı |
Standart kontaklar |
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
| çalışma hareketi |
1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket) |
| çalışma gücü |
3,5 N NK değişimi elektrik durumu
3,8 N |
| Mekanik dayanıklılık |
10000000 cycles |
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
| vida başının şekli |
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
| kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunEN/IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
| elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 |
| sinyalleme tipi |
Sabit |
| akım tüketimi |
14 mA |
| hizmet ömrü |
100000 h nominal gerilimde ve 25 °C |
| kesinti dayanımı |
1 kV 'e uygunIEC 61000-4-5 |
| besleme gerilimi limitleri |
100…132 V AC |
| cihaz sunumu |
Açılı |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-40…70 °C |
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf I 'e uygunIEC 60536 |
| IP koruma derecesi |
IP66 'e uygunIEC 60529
IP67
IP69
IP69K |
| NEMA koruma derecesi |
NEMA 13
NEMA 4X |
| IK koruma derecesi |
IK06 'e uygunIEC 50102 |
| Standartlar |
EN/IEC 60947-1
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/IEC 60947-5-4
UL 508
JIS C8201-1 |
| Ürün sertifikaları |
CSA
BV
GL
UL listeli
LROS (Lloyds register of shipping)
DNV |
| titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| hızlı geçici akımlara direnç |
2 kV 'e uygunIEC 61000-4-4 |
| elektromanyetik alanlara direnç |
10 V/m 'e uygunIEC 61000-4-3 |
| elektrostatik deşarja direnç |
6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2
8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| elektromanyetik emisyon |
Sınıf B 'e uygunIEC 55011 |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
96,0 g |
| Paket 1 Yükseklik |
3,4 cm |
| Paket 1 genişliği |
5,4 cm |
| Paket 1 Uzunluk |
8,8 cm |
| Birim paket türü 2 |
S03 |
| Paketteki birim sayısı 2 |
100 |
| Paket 2 Ağırlığı |
10,354 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
| Birim paket türü 3 |
BB1 |
| Paketteki birim sayısı 3 |
5 |
| Paket 3 Ağırlığı |
482,0 g |
| Paket 3 Yükseklik |
3,4 cm |
| Paket 3 genişliği |
8,8 cm |
| Paket 3 Uzunluk |
26,5 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
