Teknik Özellikler
Ana
| seri uyumluluğu |
Lexium 28 |
| Ürün ya da bileşen tipi |

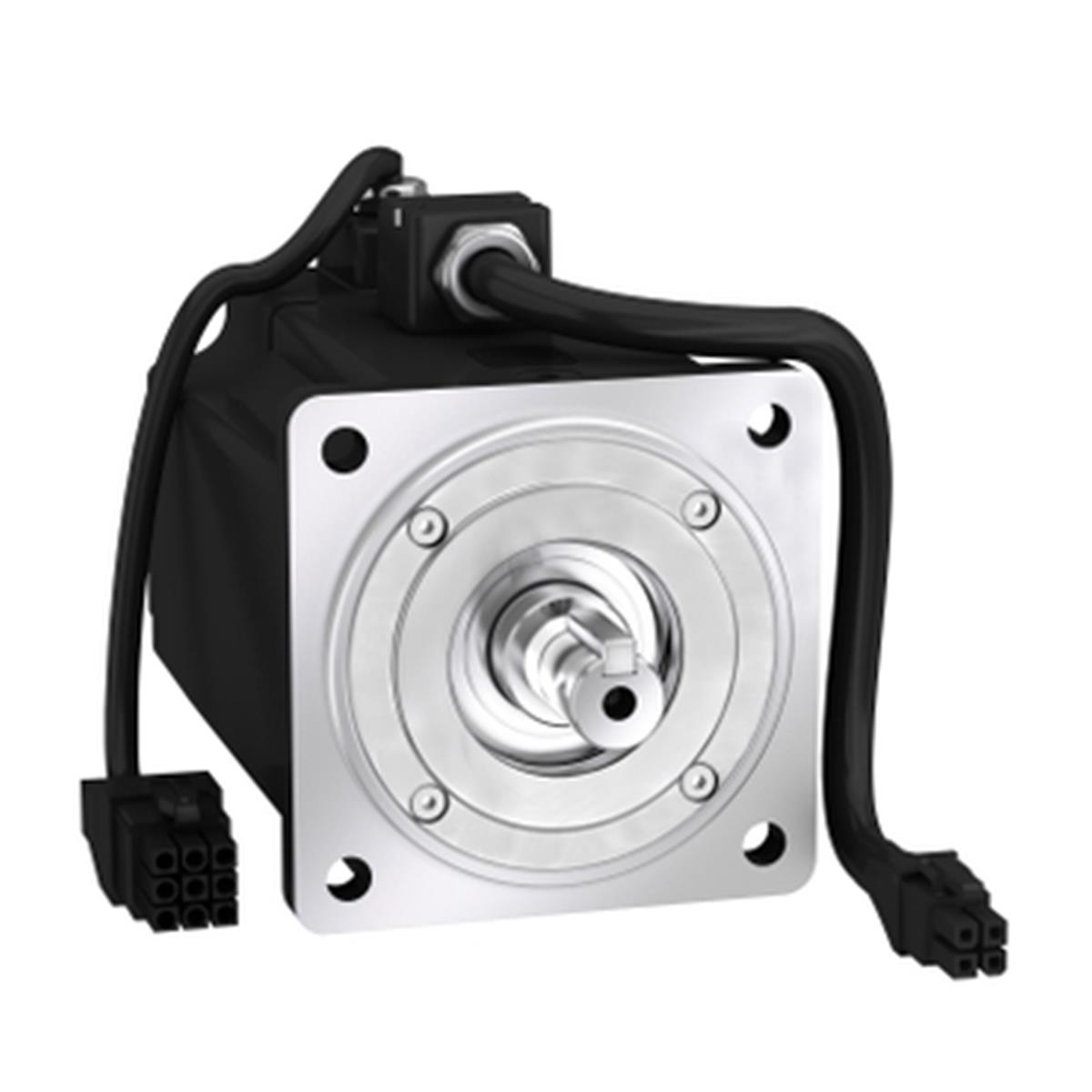

Servo motor |
| Ürün grubu |
BCH2 |
Tamamlayıcı
| maksimum mekanik hız |
5000 rpm |
| [Us] nominal besleme gerilimi |
220 V |
| fazların ağ sayısı |
Monofaze
Trifaze |
| sürekli durma akımı |
4,01 A |
| sürekli durma torku |
2,39 N.m için LXM28... -de 4,5 A, 220 V, monofaze
2,39 N.m için LXM28... -de 4,5 A, 220 V, trifaze
2,39 N.m için LXM28... -de 9 A, 110 V, monofaze |
| sürekli güç |
750 W |
| tepe durma torku |
7,16 N.m için LXM28... -de 4,5 A, 220 V, monofaze
7,16 N.m için LXM28... -de 4,5 A, 220 V, trifaze
7,16 N.m için LXM28... -de 9 A, 110 V, monofaze |
| nominal çıkış gücü |
750 W için LXM28... -de 4,5 A, 220 V, monofaze
750 W için LXM28... -de 4,5 A, 220 V, trifaze
750 W için LXM28... -de 9 A, 110 V, monofaze |
| nominal tork |
2,39 N.m için LXM28... -de 4,5 A, 220 V, monofaze
2,39 N.m için LXM28... -de 4,5 A, 220 V, trifaze
2,39 N.m için LXM28... -de 9 A, 110 V, monofaze |
| nominal hız |
3000 rpm için LXM28... -de 4,5 A, 220 V, monofaze
3000 rpm için LXM28... -de 4,5 A, 220 V, trifaze
3000 rpm için LXM28... -de 9 A, 110 V, monofaze |
| maksimum akım Irms |
13,23 A için LXM28... -de 0,75 kW, 220 V
13,23 A için LXM28... -de 0,75 kW, 110 V |
| maksimum kalıcı akım |
4,29 A |
| ürün uyumluluğu |
LXM28... servo hız kontrol cihazı motor -de 0,75 kW, 220 V, monofaze
LXM28... servo hız kontrol cihazı motor -de 0,75 kW, 220 V, trifaze
LXM28... servo hız kontrol cihazı motor -de 0,75 kW, 110 V, monofaze |
| şaft ucu |
Pürüzsüz şaft |
| şaft çapı |
19 mm |
| şaft uzunluğu |
35 mm |
| geri besleme tipi |
20 bits single turn absolute encoder |
| frenleme |
Olmadan |
| montaj desteği |
Asya standardı flanş |
| motor flanş boyutu |
80 mm |
| elektrikli bağlantı |
Free lead |
| tork sabiti |
0,6 N.m/A -de 20 °C |
| geri emf sabiti |
36 V/krpm -de 20 °C |
| rotor ataleti |
1,19 kg.cm² |
| stator direnci |
1,5 Ohm -de 20 °C |
| stator endüktansı |
6,1 mH -de 20 °C |
| stator elektrik süresi sabiti |
4,07 ms -de 20 °C |
| maksimum radyal güç Fr |
332 N -de 3000 rpm |
| maksimum eksenel güç Fa |
115 N |
| fren içeri çekme gücü |
10,2 W |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
138 mm |
| motor yığını sayısı |
2 |
| ortalama bilezik çapı |
70 mm |
| ortalama bilezik derinliği |
4 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
6,6 mm |
| montaj deliklerinin dairesel çapı |
90 mm |
| şaft destek flanşı mesafesi |
4 mm |
| Ürün ağırlığı |
2,8 kg |
Ortam
| IP koruma derecesi |
IP54 IM B5, IM V1
IP50 IM V3 |
| Nominal çalışma ortam sıcaklığı |
-20…40 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
3,48 kg |
| Paket 1 Yükseklik |
13,8 cm |
| Paket 1 genişliği |
17,5 cm |
| Paket 1 Uzunluk |
29,6 cm |
| Birim paket türü 2 |
S03 |
| Paketteki birim sayısı 2 |
2 |
| Paket 2 Ağırlığı |
7,54 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
