Teknik Özellikler
Ana
| Ürün serisi |

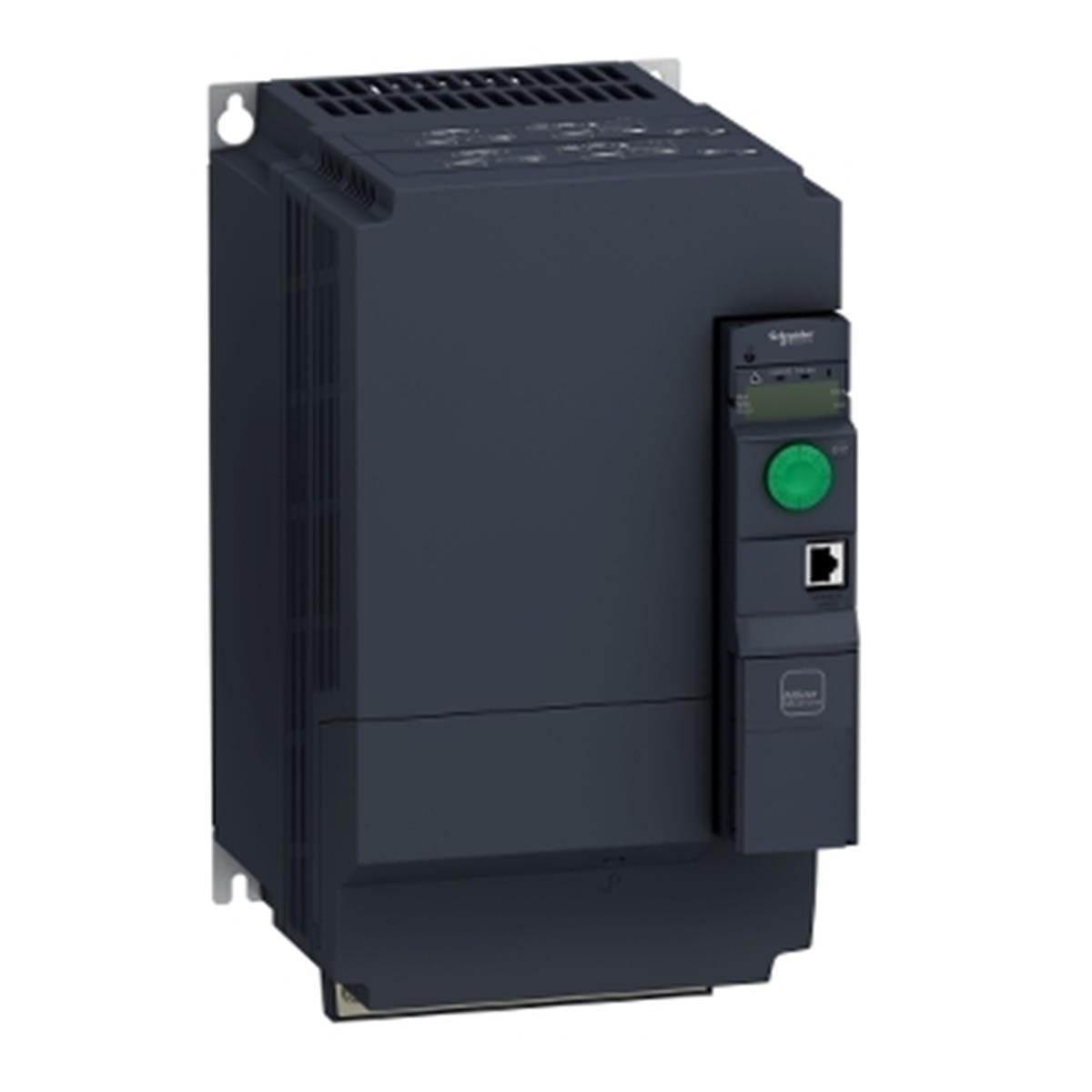

Altivar Machine ATV320 |
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü |
| ürüne özel uygulama |
Yüksek güçlü makineler |
| model |
Standart tip |
| sürücü biçimi |
Kitap |
| Montaj Tipi |
Duvara monte |
| haberleşme port protokolü |
Modbus seri
CANopen |
| seçenek kartı |
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink
Iletişim modülü, Ethernet/IP
Iletişim modülü, DeviceNet |
| [Us] nominal besleme gerilimi |
380…500 V - 15...10 % |
| nominal çıkış akımı |
33,0 A |
| motor gücü kW |
15,0 kW için Ağır şart |
| EMC filtresi |
Class C3 EMC filter integrated |
| IP koruma sınıfı |
IP20 |
Tamamlayıcı
| Dijital giriş sayısı |
7 |
| Dijital giriş tipi |
STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm
DI1...DI6 lojik girişler, 24 V DC (30 V)
DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) |
| Dijital giriş lojiği |
Pozitif lojik (kaynak)
Negatif lojik (blok) |
| Dijital çıkış sayısı |
3 |
| Dijital çıkış tipi |
Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
| analog giriş sayısı |
3 |
| analog giriş tipi |
AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit |
| analog çıkış sayısı |
1 |
| analog çıkış tipi |
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| röle çıkış tipi |
Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1C
Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2C |
| maksimum anahtarlama akımı |
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC |
| minimum anahtarlama akımı |
Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC |
| erişim yöntemi |
Slave CANopen |
| 4 quadrant operation possible |
True |
| asenkron motor kontrol profili |
Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta |
| senkron motor kontrol profili |
Sensörsüz vektör kontrolü |
| maximum output frequency |
0,599 kHz |
| geçici aşırı moment |
170…200 % nominal motor torku |
| hızlanma ve yavaşlama rampaları |
Lineer
U
S
CUS
Rampa anahtarlama
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection |
| motor kayma kompanzasyonu |
Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| anahtarlama frekansı |
2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı |
4 kHz |
| durana kadar frenleme |
DC enjeksiyon ile |
| brake chopper integrated |
True |
| hat akımı |
47,3 A -de 380 V (Ağır şart)
33,3 A -de 500 V (Ağır şart) |
| Maksimum Giriş Akımı |
47,3 A |
| maximum output voltage |
500 V |
| görünen güç |
28,8 kVA -de 500 V (Ağır şart) |
| Şebeke frekansı |
50...60 Hz |
| relative symmetric network frequency tolerance |
5 % |
| muhtemel hat Isc |
22 kA |
| base load current at high overload |
4 A |
| W cinsinden güç dağılımı |
Fan: 452,0 W -de 380 V 4 kHz |
| with safety function Safely Limited Speed (SLS) |
True |
| with safety function Safe brake management (SBC/SBT) |
False |
| with safety function Safe Operating Stop (SOS) |
False |
| with safety function Safe Position (SP) |
False |
| with safety function Safe programmable logic |
False |
| with safety function Safe Speed Monitor (SSM) |
False |
| with safety function Safe Stop 1 (SS1) |
True |
| with sft fct Safe Stop 2 (SS2) |
False |
| with safety function Safe torque off (STO) |
True |
| with safety function Safely Limited Position (SLP) |
False |
| with safety function Safe Direction (SDI) |
False |
| koruma tipi |
Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü |
| Genişlik |
180 mm |
| Yükseklik |
404,0 mm |
| Derinlik |
232,0 mm |
| Ürün ağırlığı |
6,9 kg |
Ortam
| Çalışma konumu |
Dikey +/- 10 derece |
| Ürün sertifikaları |
CE
ATEX
NOM
GOST
EAC
RCM
KC |
| İşaretleme |
CE
ATEX
UL
CSA
EAC
RCM |
| Standartlar |
EN/IEC 61800-5-1 |
| elektromanyetik uyumluluk |
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 |
| environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) |
150 m/s² at 11 ms |
| maximum acceleration under vibrational stress (during operation) |
10 m/s² at 13...200 Hz |
| maximum deflection under vibratory load (during operation) |
1.5 mm at 2...13 Hz |
| permitted relative humidity (during operation) |
Class 3K5 according to EN 60721-3 |
| soğutma havası hacmi |
156,0 m3/h |
| aşırı gerilim kategorisi |
III |
| düzenleme döngüsü |
Ayarlanabilir PID regülatör |
| hız doğruluğu |
Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
| kirletme derecesi |
2 |
| ambient air transport temperature |
-25…70 °C |
| çalışma için ortam hava sıcaklığı |
-10…50 °C olmadan
50…60 °C değer kaybı faktörü ile |
| Depolama ortam koşulları |
-25…70 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
8,664 kg |
| Paket 1 Yükseklik |
23 cm |
| Paket 1 genişliği |
42 cm |
| Paket 1 Uzunluk |
27,1 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
6 |
| Paket 2 Ağırlığı |
64,984 kg |
| Paket 2 Yükseklik |
73,5 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
