Teknik Özellikler
Ana

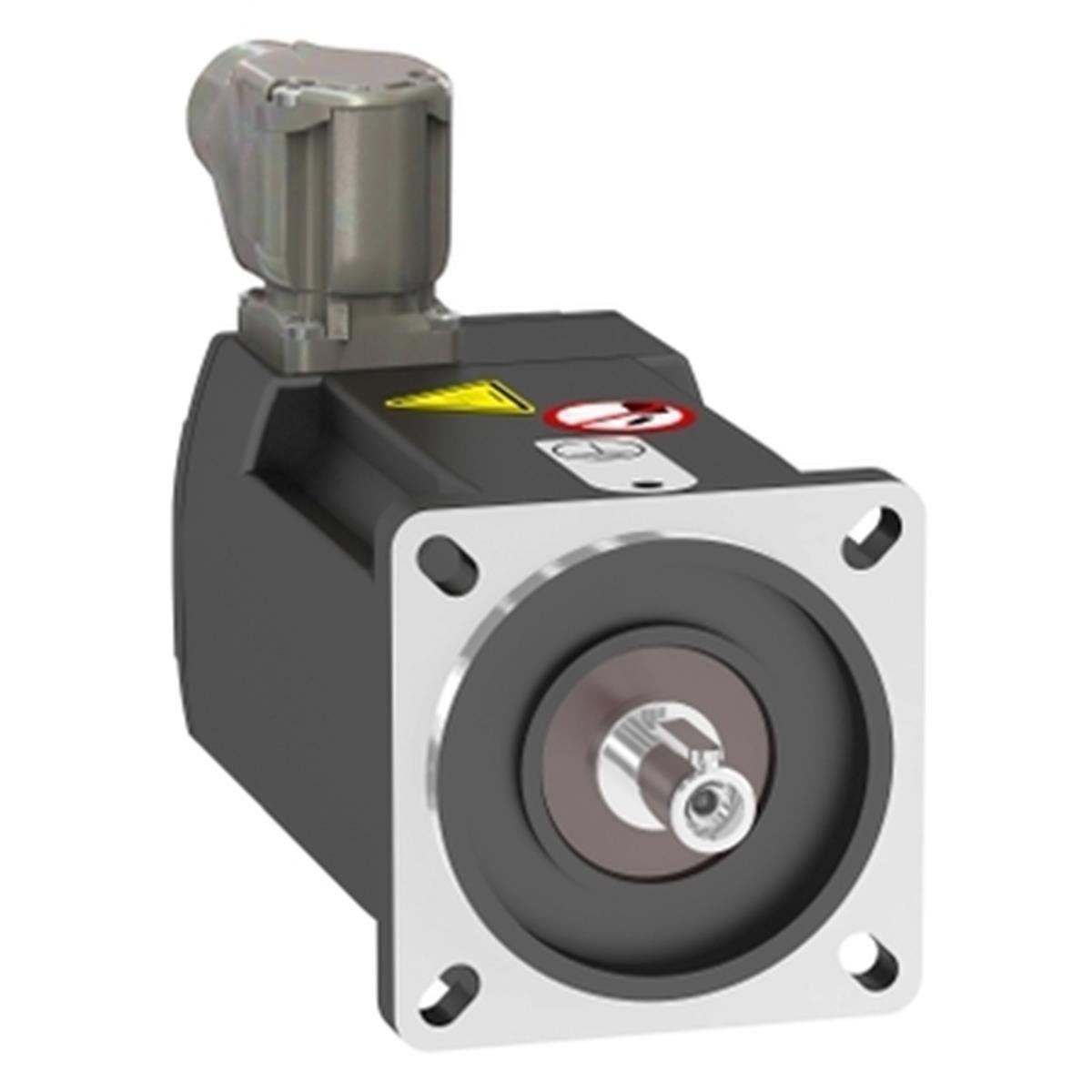

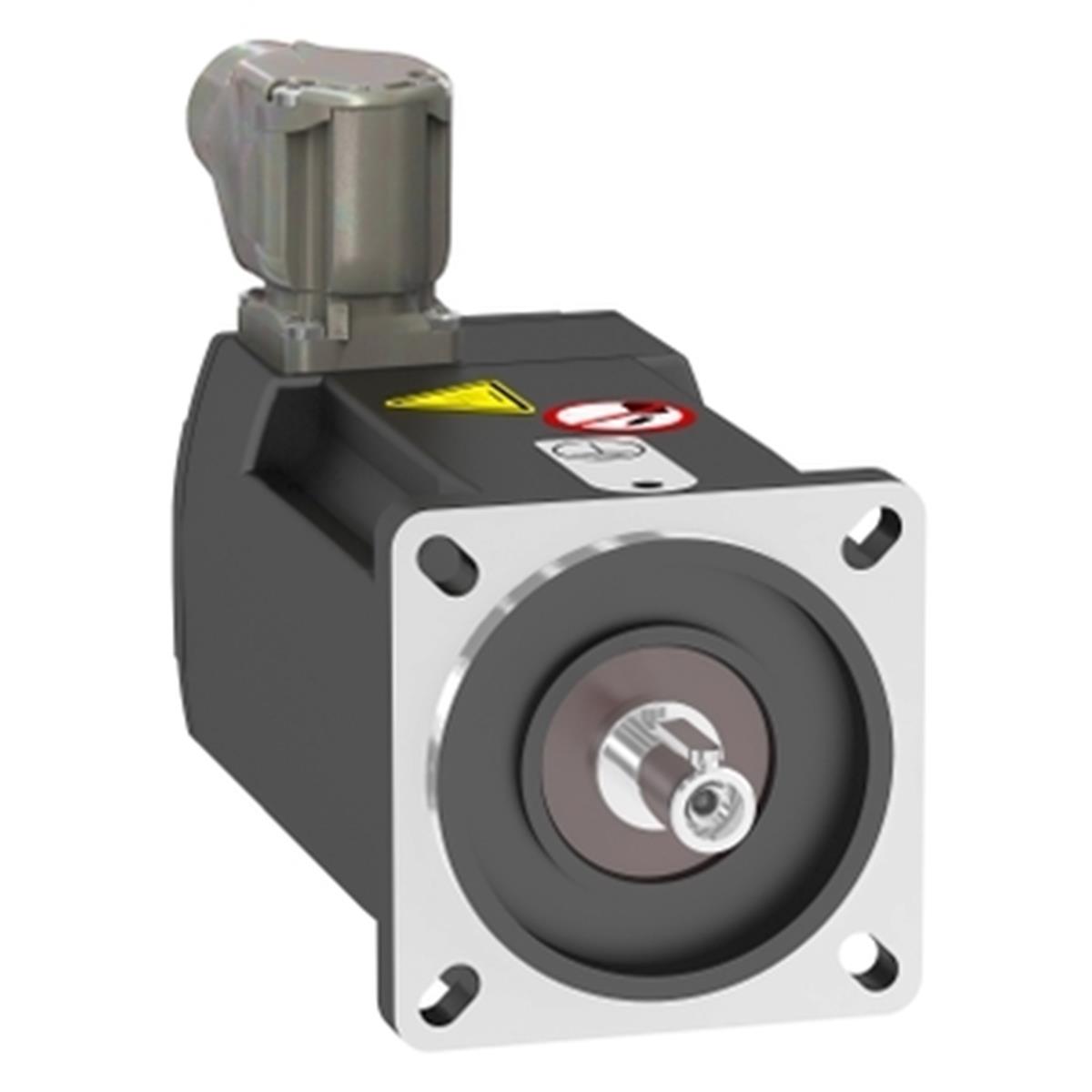

| Ürün ya da bileşen tipi |
Synchronous motor |
| Ürün grubu |
BMP |
| maksimum mekanik hız |
3600 rpm |
| nominal çıkış gücü |
550 W ATV32 -de 0,55 kW 400 V trifaze
550 W ATV320 -de 0,55 kW 400 V trifaze |
| nominal tork |
1,75 N.m ATV32 -de 0,55 kW 400 V trifaze
1,75 N.m ATV320 -de 0,55 kW 400 V trifaze |
| nominal hız |
3000 rpm ATV32 -de 0,55 kW 400 V trifaze
3000 rpm ATV320 -de 0,55 kW 400 V trifaze |
| ürün uyumluluğu |
Hız kontrol cihazı ATV32 -de 0,55 kW 400 V trifaze
Hız kontrol cihazı ATV320 -de 0,55 kW 380...500 V trifaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP65 standart
IP67 IP67 kiti ile |
| frenleme |
Olmadan |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Rotatable right-angled connector |
Tamamlayıcı
| seri uyumluluğu |
Altivar Machine ATV320
Altivar 32 |
| [Us] nominal besleme gerilimi |
480 V |
| fazların ağ sayısı |
Trifaze |
| maksimum akım Irms |
2,9 A ATV32 -de 0,55 kW 400 V trifaze
2,9 A ATV320 -de 0,55 kW 400 V trifaze |
| nominal operating frequency |
250 Hz ATV32 -de 0,55 kW 400 V trifaze
250 Hz ATV320 -de 0,55 kW 400 V trifaze |
| minimum operating frequency |
25 Hz ATV32 -de 0,55 kW 400 V trifaze
25 Hz ATV320 -de 0,55 kW 400 V trifaze |
| maksimum çalışma frekansı |
300 Hz ATV32 -de 0,55 kW 400 V trifaze
300 Hz ATV320 -de 0,55 kW 400 V trifaze |
| şaft çapı |
11 mm |
| şaft uzunluğu |
23 mm |
| anahtar genişliği |
4 mm |
| motor flanş boyutu |
70 mm |
| tork sabiti |
1,51 N.m/A -de 40 °C |
| motor kutuplarının sayısı |
5 |
| motor yığını sayısı |
2 |
| rotor ataleti |
1,13 kg.cm² |
| stator direnci |
6,96 Ohm -de 40 °C |
| stator endüktansı |
20,7 mH for q-axis winding -de 40 °C
20,7 mH for d-axis winding -de 40 °C |
| maksimum radyal güç Fr |
710 N -de 1000 rpm
560 N -de 2000 rpm
490 N -de 3000 rpm
450 N -de 4000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
154 mm |
| ortalama bilezik çapı |
60 mm |
| ortalama bilezik derinliği |
2,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
5,5 mm |
| montaj deliklerinin dairesel çapı |
75…82 mm |
| Ürün ağırlığı |
1,8 kg |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
2,786 kg |
| Paket 1 Yükseklik |
11,5 cm |
| Paket 1 genişliği |
19 cm |
| Paket 1 Uzunluk |
39,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
6 |
| Paket 2 Ağırlığı |
25,216 kg |
| Paket 2 Yükseklik |
77 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
