Ana
Ürün serisi	TeSys GV2
seri	TeSys Deca TeSys Deca
Ürün grubu	GV2ME
ürün adı	TeSys GV2 TeSys Deca
Ürün ya da bileşen tipi	Motor circuit breaker
cihaz uygulaması	Motor protection
açma birimi teknolojisi	Termik Manyetik

Tamamlayıcı
Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	AC-3 'e uygunIEC 60947-4-1 Kategori A 'e uygunIEC 60947-2
ağ frekansı	50/60 Hz 'e uygunIEC 60947-4-1
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate)
çalışma konumu	Herhangi bir konum
motor gücü kW	3 kW -de 400/415 V AC 50/60 Hz 4 kW -de 400/415 V AC 50/60 Hz 4 kW -de 500 V AC 50/60 Hz 5,5 kW -de 690 V AC 50/60 Hz 7,5 kW -de 690 V AC 50/60 Hz 5,5 kW -de 500 V AC 50/60 Hz
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Açma/kapama butonu
[In] nominal akım	10 A
Termik Ayar Sahası	6…10 A
manyetik açma akımı	138 A
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ith] klasik açık hava termik akımı	10 A 'e uygunIEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
kutup başına güç dağılımı	2,5 W
Mekanik dayanıklılık	100000 cycles
elektrik dayanıklılığı	100000 cycles için AC-3 -de 415 V -de 415 V
maksimum çalışma oranı	25 cyc/h
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	1,7 N.m üzerinde vida kelepçesi terminalleri
mekanik dayanıklılık	Şoklar: 30 Gn 'e uygunIEC 60068-2-27 Titreşimler: 5 Gn, 5...150 Hz 'e uygunIEC 60068-2-6
faz arızası hassasiyeti	Evet 'e uygunIEC 60947-4-1
Yükseklik	89 mm
Genişlik	45 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,26 kg
renk	Koyu gri
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 § 7-1-6

Ortam
Standartlar	EN/IEC 60947-2 EN/IEC 60947-4-1
Ürün sertifikaları	CCC UL CSA EAC ATEX BV LROS (Lloyds register of shipping) UKCA DNV-GL RINA
iklimsel dayanım	'E uygunIACS E10
IK koruma derecesi	IK04
IP koruma derecesi	IP20 'e uygunIEC 60529
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-11
çalışma yüksekliği	2000 m
çalışma için ortam hava sıcaklığı	-20…60 °C

Paketleme üniteleri
Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	272,0 g
Paket 1 Yükseklik	4,5 cm
Paket 1 genişliği	8,5 cm
Paket 1 Uzunluk	9 cm
Birim paket türü 2	S02
Paketteki birim sayısı 2	24
Paket 2 Ağırlığı	6,773 kg
Paket 2 Yükseklik	15 cm
Paket 2 genişliği	30 cm
Paket 2 Uzunluk	40 cm
Birim paket türü 3	P06
Paketteki birim sayısı 3	384
Paket 3 Ağırlığı	116,368 kg
Paket 3 Yükseklik	75 cm
Paket 3 genişliği	80 cm
Paket 3 Uzunluk	60 cm

Sözleşme garantisi
Garanti	18 months

Havale ile Ödeme ₺884,00 + KDV

Kredi Kartı Tek Çekim ₺884,00 + KDV

Etiketler

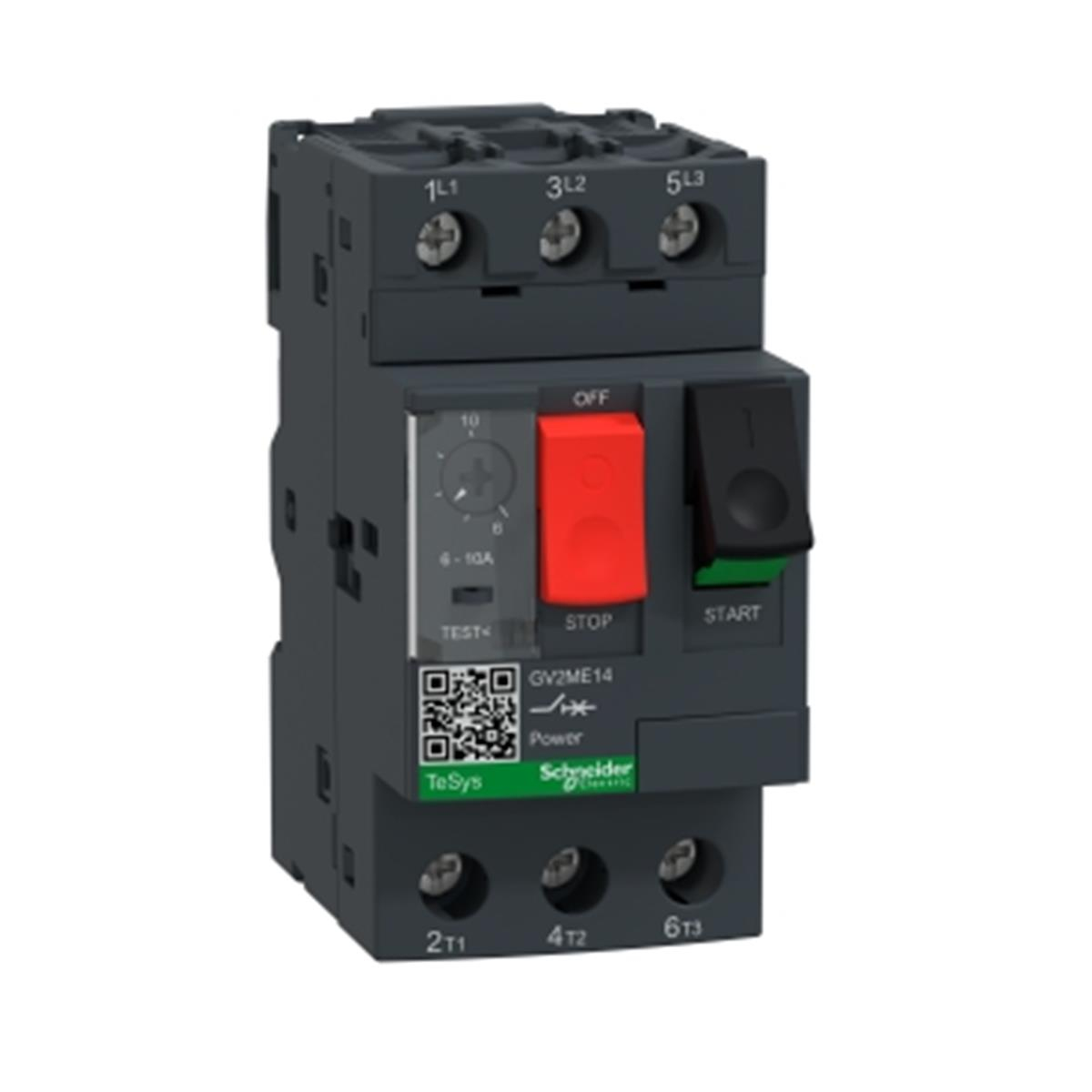

Schneider Electric GV2ME14 -6-10A GV2 Termik Manyetik Motor Devre Kesici (GV2ME14)
