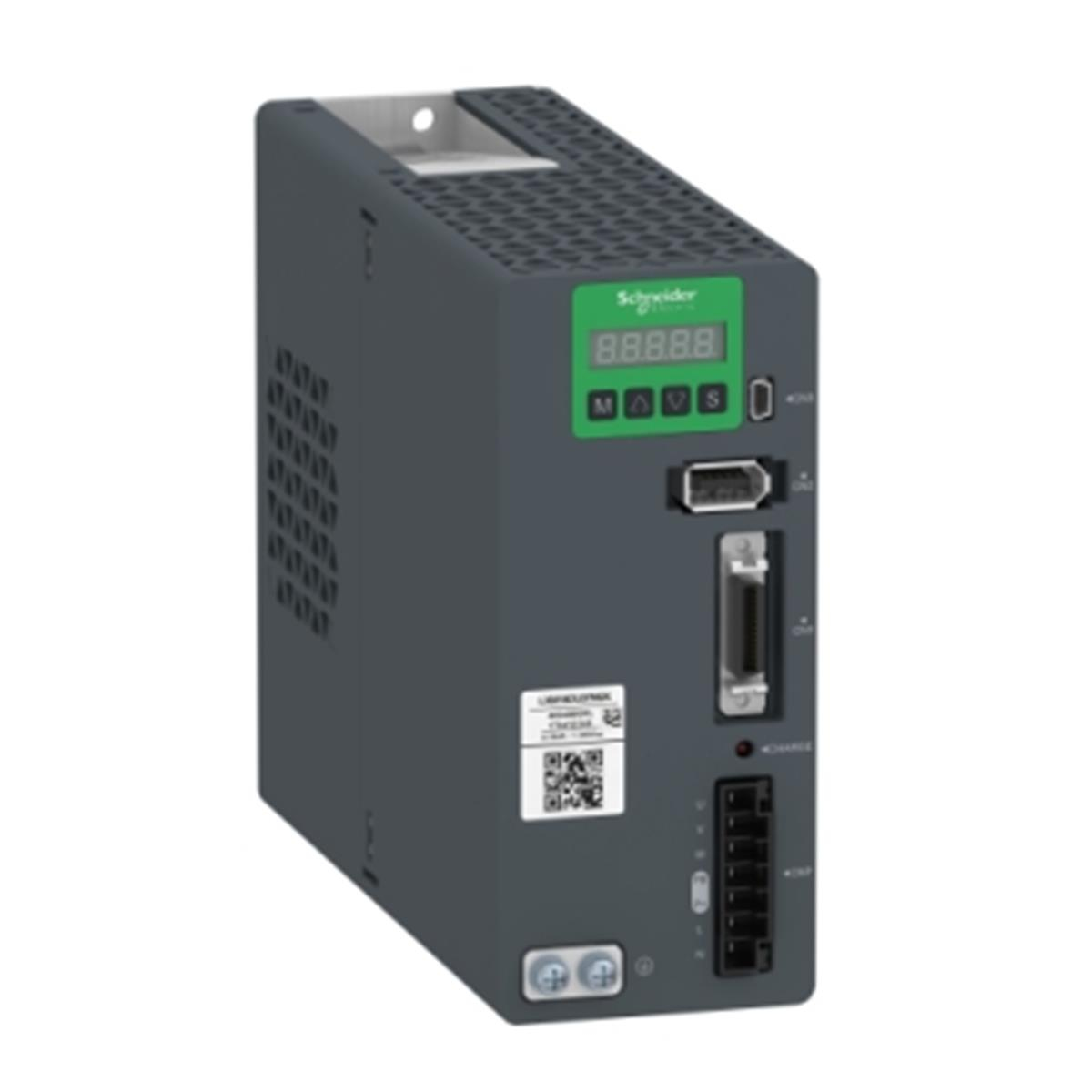

Schneider Electric LXM16DU10M2X ServoDrive Lexium16D PT 1~220Vac (LXM16DU10M2X)

İndirim Oranı : %56 İndirim
KDV Dahil : €717,60
İndirimli : €263,12  + KDV
KDV Dahil : ₺11.326,59
TL Fiyat : ₺9.438,82(₺1.887,76 + KDV)

Teknik Özellikler



Ana
Ürün serisi Easy Lexium 16
Ürün ya da bileşen tipi Hareket servo sürücü
Ürün grubu LXM16D
sürücü biçimi Compact housing
hat akımı 10,2 A, THDI 159,1 % -de 220 V, monofaze
Tamamlayıcı
fazların ağ sayısı Monofaze
[Us] nominal besleme gerilimi 220 V için monofaze
besleme gerilimi limitleri 176…264 V monofaze
besleme frekansı 50/60 Hz - 5...5 %
Şebeke frekansı 47,5...63 Hz
sürekli çıkış akımı 7,3 A
çıkış akımı 3s tepe 30 A -de 220 V
sürekli güç 1000 W -de 220 V
nominal güç 1 kW -de 220 V 8 kHz
anahtarlama frekansı 8 kHz
aşırı gerilim kategorisi III
maximum leakage current 3,5 mA
çıkış gerilimi <= güç besleme gerilimi
elektrik yalıtımı Güç ve kontrol arasında
kablonun tipi 1 ekranlı bükülmüş çift 0…40 °C)
elektrikli bağlantı Yaylı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm², AWG 24...AWG 12 (L, N, P+, PB, U, V, W)
sıkma torku PE (toprak): 1,4 N.m
Dijital giriş sayısı 6 programlanabilir (CN1)
2 pulse train input (PTI) (CN1)
Dijital giriş gerilimi 24 V DC için lojik
Dijital giriş lojiği Pozitif veya negatif (CN1)
Dijital çıkış sayısı 3
3
Dijital çıkış tipi Lojik (CN1) -de 12...24 V DC
Pulse train output (PTO) (CN1)
Dijital çıkış gerilimi 12...24 V DC
Dijital çıkış lojiği Blok (CN1)
kontrol sinyali tipi Servo motor enkoder geri beslemesi CN2
koruma tipi Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
Ters polariteye karşı: çıkış sinyali
Aşırı akım: motor and driver
Aşırı gerilim: driver
Düşük gerilim: driver
Aşırı ısınma: driver
Aşırı yük: motor and driver
Aşırı hız: motor
fiziksel arayüz Mini USB için Modbus Seri hat bağımlı
durum LED'i Charge: 1 LED (kırmızı)
sinyalleme fonksiyonu Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi
İşaretleme CE
soğutmanın tipi Fan
Çalışma konumu Dikey
ürün uyumluluğu Servo motor BCH16 (100 mm, 1 motor yigini)
Servo motor BCH16 (130 mm, 1 motor yigini)
Genişlik 65 mm
Yükseklik 150 mm
Derinlik 185,2 mm
Ürün ağırlığı 1,5 kg
Ortam
EMC filtresi EMC filtresi olmadan
elektromanyetik uyumluluk Iletimli emisyon - test seviyesi: seviye 3kategori C3 'e uygunEN/IEC 61800-3
Standartlar EN/IEC 61800-5-1
Ürün sertifikaları CE
IP koruma derecesi IP20
titreşim direnci 3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3
darbe dayanımı 10 gn, tip l 'e uygunIEC 60721-3-3
bağıl nem 5…95 % yoğuşmasız
çalışma için ortam hava sıcaklığı 0…40 °C (olmadan)
40…55 °C (değer kaybı faktörü ile)
Depolama ortam koşulları -40…70 °C
çalışma yüksekliği <= 1000 m olmadan
> 1000...2000 m akım değer kaybı ile
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 1,6 kg
Paket 1 Yükseklik 20,5 cm
Paket 1 genişliği 24 cm
Paket 1 Uzunluk 11 cm
Sözleşme garantisi
Garanti 18 ay
