Ana
Ürün serisi	Easy Lexium 16
Ürün ya da bileşen tipi	Hareket servo sürücü
Ürün grubu	LXM16D
sürücü biçimi	Compact housing
hat akımı	14,4 A, THDI 144,8 % -de 220 V, monofaze

Tamamlayıcı
fazların ağ sayısı	Monofaze
[Us] nominal besleme gerilimi	220 V için monofaze
besleme gerilimi limitleri	176…264 V monofaze
besleme frekansı	50/60 Hz - 5...5 %
Şebeke frekansı	47,5...63 Hz
sürekli çıkış akımı	8,3 A
çıkış akımı 3s tepe	30 A -de 220 V
sürekli güç	1500 W -de 220 V
nominal güç	1,5 kW -de 220 V 8 kHz
anahtarlama frekansı	8 kHz
aşırı gerilim kategorisi	III
maximum leakage current	3,5 mA
çıkış gerilimi	<= güç besleme gerilimi
elektrik yalıtımı	Güç ve kontrol arasında
kablonun tipi	1 ekranlı bükülmüş çift 0…40 °C)
elektrikli bağlantı	Yaylı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm², AWG 24...AWG 12 (L, N, P+, PB, U, V, W)
sıkma torku	PE (toprak): 1,4 N.m
Dijital giriş sayısı	6 programlanabilir (CN1) 2 pulse train input (PTI) (CN1)
Dijital giriş gerilimi	24 V DC için lojik
Dijital giriş lojiği	Pozitif veya negatif (CN1)
Dijital çıkış sayısı	3 3
Dijital çıkış tipi	Lojik (CN1) -de 12...24 V DC Pulse train output (PTO) (CN1)
Dijital çıkış gerilimi	12...24 V DC
Dijital çıkış lojiği	Blok (CN1)
kontrol sinyali tipi	Servo motor enkoder geri beslemesi CN2
koruma tipi	Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali Ters polariteye karşı: çıkış sinyali Aşırı akım: motor and driver Aşırı gerilim: driver Düşük gerilim: driver Aşırı ısınma: driver Aşırı yük: motor and driver Aşırı hız: motor
fiziksel arayüz	Mini USB için Modbus Seri hat bağımlı
durum LED'i	Charge: 1 LED (kırmızı)
sinyalleme fonksiyonu	Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi
İşaretleme	CE
soğutmanın tipi	Fan
Çalışma konumu	Dikey
ürün uyumluluğu	Servo motor BCH16 (130 mm, 1 motor yigini)
Genişlik	65 mm
Yükseklik	150 mm
Derinlik	185,2 mm
Ürün ağırlığı	1,5 kg

Ortam
EMC filtresi	EMC filtresi olmadan
elektromanyetik uyumluluk	Iletimli emisyon - test seviyesi: seviye 3kategori C3 'e uygunEN/IEC 61800-3
Standartlar	EN/IEC 61800-5-1
Ürün sertifikaları	CE
IP koruma derecesi	IP20
titreşim direnci	3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3
darbe dayanımı	10 gn, tip l 'e uygunIEC 60721-3-3
bağıl nem	5…95 % yoğuşmasız
çalışma için ortam hava sıcaklığı	0…40 °C (olmadan) 40…55 °C (değer kaybı faktörü ile)
Depolama ortam koşulları	-40…70 °C
çalışma yüksekliği	<= 1000 m olmadan > 1000...2000 m akım değer kaybı ile

Paketleme üniteleri
Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	1,6 kg
Paket 1 Yükseklik	20,5 cm
Paket 1 genişliği	24 cm
Paket 1 Uzunluk	11 cm
Birim paket türü 2	CAR
Paketteki birim sayısı 2	7
Paket 2 Ağırlığı	12,2 kg
Paket 2 Yükseklik	39,7 cm
Paket 2 genişliği	59,8 cm
Paket 2 Uzunluk	30 cm

Sözleşme garantisi
Garanti	18 ay

Havale ile Ödeme ₺11.131,08 + KDV

Kredi Kartı Tek Çekim ₺11.131,08 + KDV

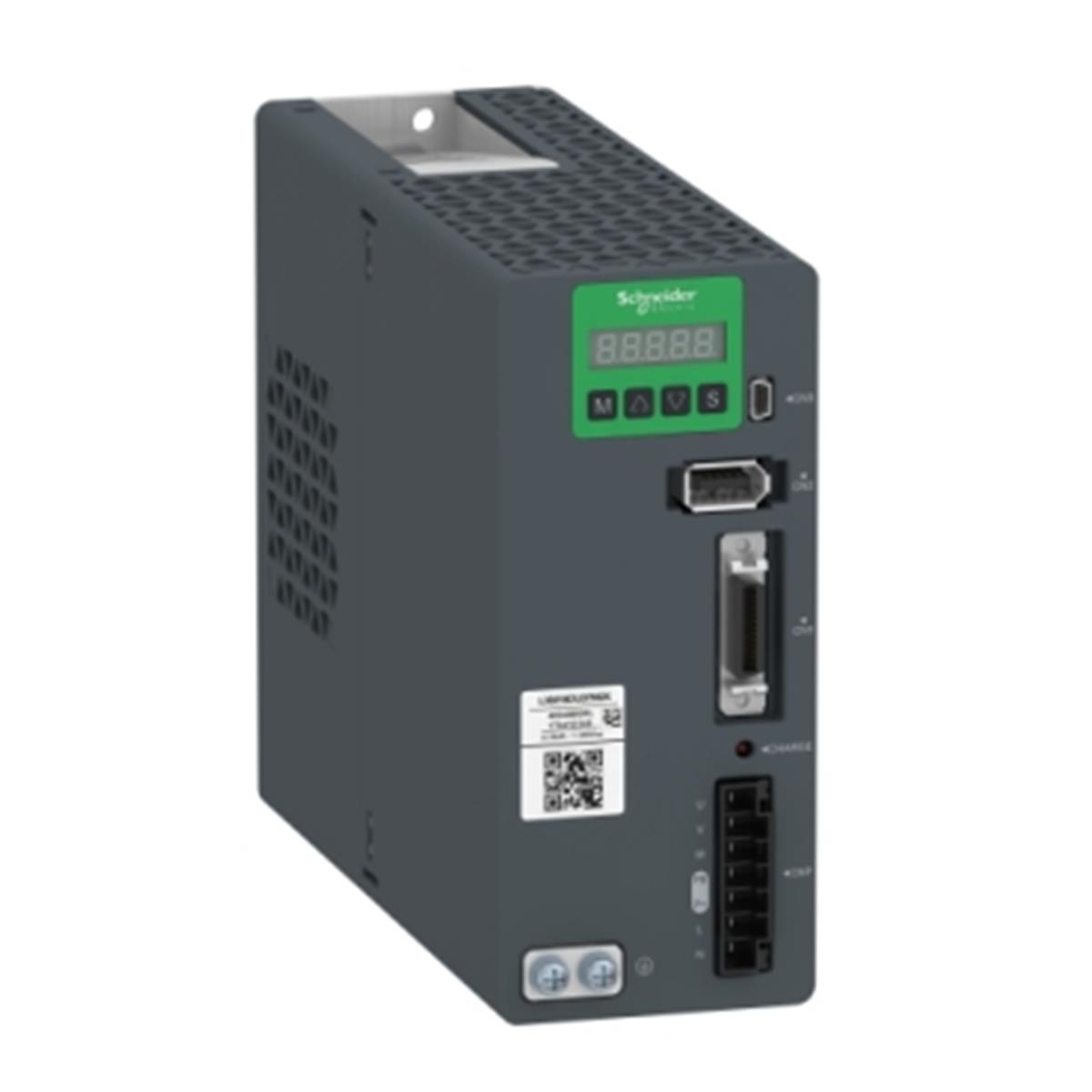

Schneider Electric LXM16DU15M2X ServoDrive Lexium16D PT 1~220Vac (LXM16DU15M2X)
