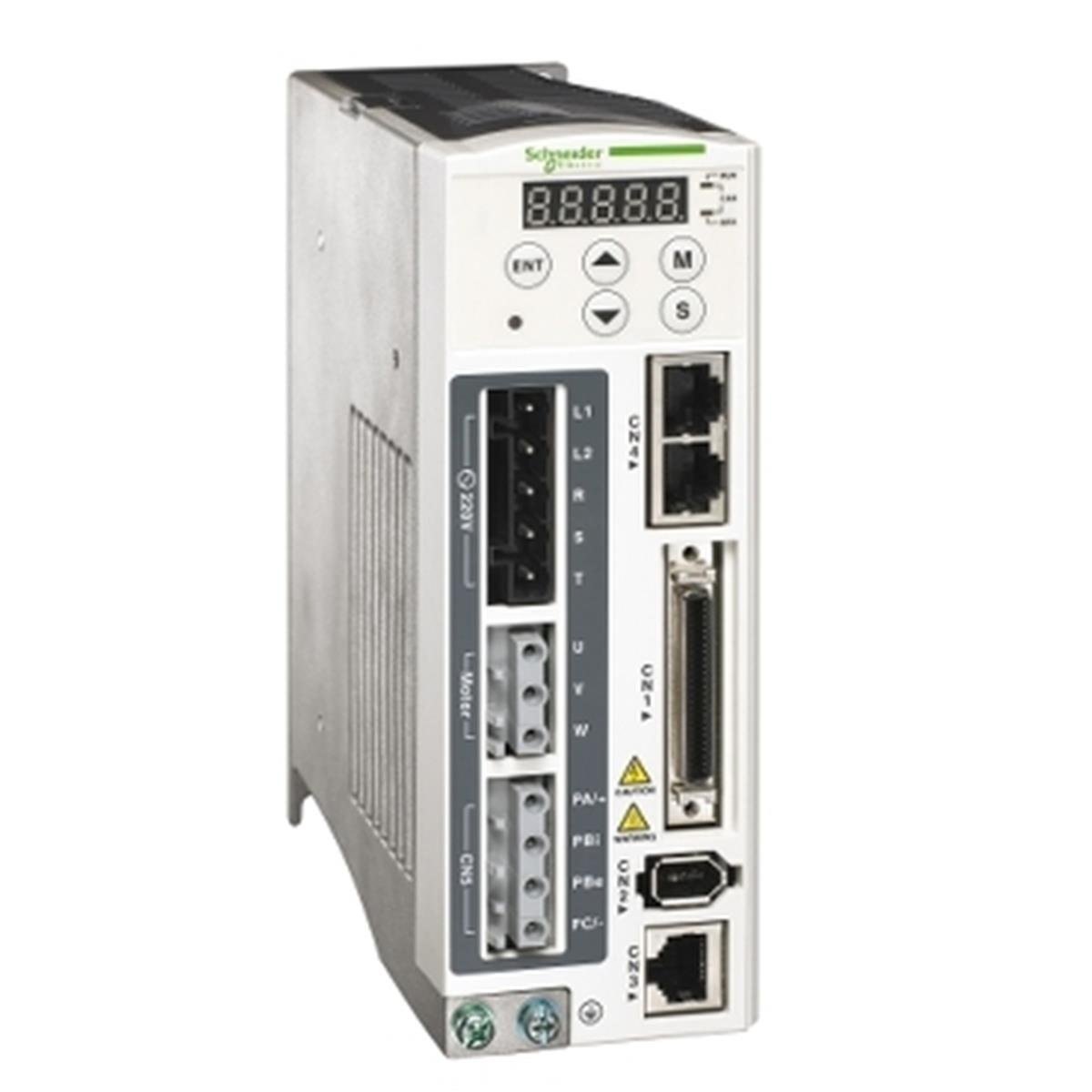

Teknik Özellikler
Ana
| Ürün serisi |
Lexium 23 Plus |
| Ürün ya da bileşen tipi |
Hareket servo sürücü |
| Ürün grubu |
LXM23 |
Tamamlayıcı
| sürücü biçimi |
Kitap |
| fazların ağ sayısı |
3 faz
Monofaze |
| [Us] nominal besleme gerilimi |
220 V monofaze (tolerans: % - 10...15)
220 V 3 faz (tolerans: % - 20...15) |
| besleme gerilimi limitleri |
200…255 V monofaze
170…255 V 3 faz |
| besleme frekansı |
50/60 Hz - 5...5 % |
| ağ frekans limitleri |
47,5…63 Hz |
| sürekli çıkış akımı |
2,6 A |
| sürekli güç |
400 W -de 220 V |
| nominal güç |
0,4 kW -de 220 V |
| maximum leakage current |
3,5 mA |
| çıkış gerilimi |
<= güç besleme gerilimi |
| elektrik yalıtımı |
Güç ve kontrol arasında |
| kablonun tipi |
Bükülmüş ekranlı çift kablo (tek veya çift) 0…55 °C) |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 1,3 mm², AWG 16 (L1-L2)
Terminal, kelepçeleme kapasitesi: 2,1 mm², AWG 14 (R, S, T)
Terminal, kelepçeleme kapasitesi: 0,82 mm², AWG 18 (U, V, W)
Terminal, kelepçeleme kapasitesi: 2,1 mm², AWG 14 (PA/+, PBe) |
| sıkma torku |
PE (toprak): 1,4 N.m |
| Dijital giriş sayısı |
8 programlanabilir ayrık giriş(ler) |
| Dijital giriş tipi |
Programlanabilir (CN1 terminaller) |
| Dijital giriş gerilimi |
12...24 V DC için lojik |
| Dijital giriş lojiği |
Pozitif veya negatif (CN1) |
| Dijital çıkış sayısı |
5 |
| Dijital çıkış tipi |
Lojik çikislar (CN1)12...24 V DC |
| Dijital çıkış gerilimi |
12...24 V DC |
| analog giriş sayısı |
2 |
| mutlak doğruluk hatası |
% 0,01 |
| analog giriş tipi |
V_REF gerilim analog girişi: - 10...10 V, empedans: 10 kOhm
T_REF gerilim analog girişi: - 10...10 V, empedans: 10 kOhm |
| kontrol sinyali tipi |
Servo motor enkoder geri beslemesi |
| koruma tipi |
Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
Aşırı akım: motor
Aşırı gerilim: motor
Düşük gerilim: motor
Aşırı ısınma: motor
Aşırı yük: motor
Aşırı hız: motor
Anormal darbe kontrol komutu: sürücü |
| haberleşme arayüzü |
CANopen, entegre
CANmotion, entegre |
| konnektörün tipi |
RJ45 (CN3) için CANopen, CANopen Motionbus |
| erişim yöntemi |
Slave |
| fiziksel arayüz |
2 telli RS485 çoklu priz için Modbus |
| iletim hızı |
125 kbps veriyolu uzunlugu için 250…500 m için CANopen, CANmotion
250 kbps veriyolu uzunlugu için 100…250 m için CANopen, CANmotion
500 kbps veriyolu uzunlugu için 4…100 m için CANopen, CANmotion
1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion |
| adreslerin sayısı |
1…127 için CANopen, CANmotion |
| durum LED'i |
1 LED şarj LED'i |
| sinyalleme fonksiyonu |
Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi |
| İşaretleme |
CE |
| soğutmanın tipi |
Doğal konveksiyon |
| Çalışma konumu |
Dikey |
| Genişlik |
60 mm |
| Yükseklik |
162 mm |
| Derinlik |
146 mm |
| Ürün ağırlığı |
1,7 kg |
Ortam
| EMC filtresi |
EMC filtresi olmadan |
| elektromanyetik uyumluluk |
EMC bağışıklığı seviye 3 'e uygunEN/IEC 61000-4-2
EMC bağışıklığı seviye 3 'e uygunEN/IEC 61000-4-3
EMC bağışıklığı seviye 3 'e uygunEN/IEC 61000-4-5
EMC bağışıklığı seviye 4 'e uygunEN/IEC 61000-4-4
Ek EMC filtresiyle EMC bağışıklığı 'e uygunEN/IEC 61800-3 ortam 1 ve 2
Ek EMC filtresiyle iletimli ve yayılmalı emisyonlar 'e uygunEN/IEC 61800-3 ortam 1 ve 2 kategori C2, C3 |
| Standartlar |
EN/IEC 61800-5-1 |
| Ürün sertifikaları |
CULus 508
C-Tick |
| IP koruma derecesi |
Üst parçada: IP20 (koruyucu kapaksız)
Üst parçada: IP41 (koruyucu kapaklı) |
| titreşim direnci |
0,075 mm, tepeden tepeye (f= 10…57 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 57…150 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| bağıl nem |
Sınıf 3K3 (% 5 - 85) yoğuşma veya damlayan su olmadan 'e uygunIEC 60721-3-3 |
| çalışma için ortam hava sıcaklığı |
0…55 °C 'e uygunUL |
| Depolama ortam koşulları |
-20…65 °C |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000...2000 m 100 m başına %1 sürekli güç azaltmalı |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
1,514 kg |
| Paket 1 Yükseklik |
16,3 cm |
| Paket 1 genişliği |
19,8 cm |
| Paket 1 Uzunluk |
22,8 cm |
| Birim paket türü 2 |
S06 |
| Paketteki birim sayısı 2 |
18 |
| Paket 2 Ağırlığı |
40,252 kg |
| Paket 2 Yükseklik |
73,5 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
