Teknik Özellikler
Ana
| Ürün serisi |

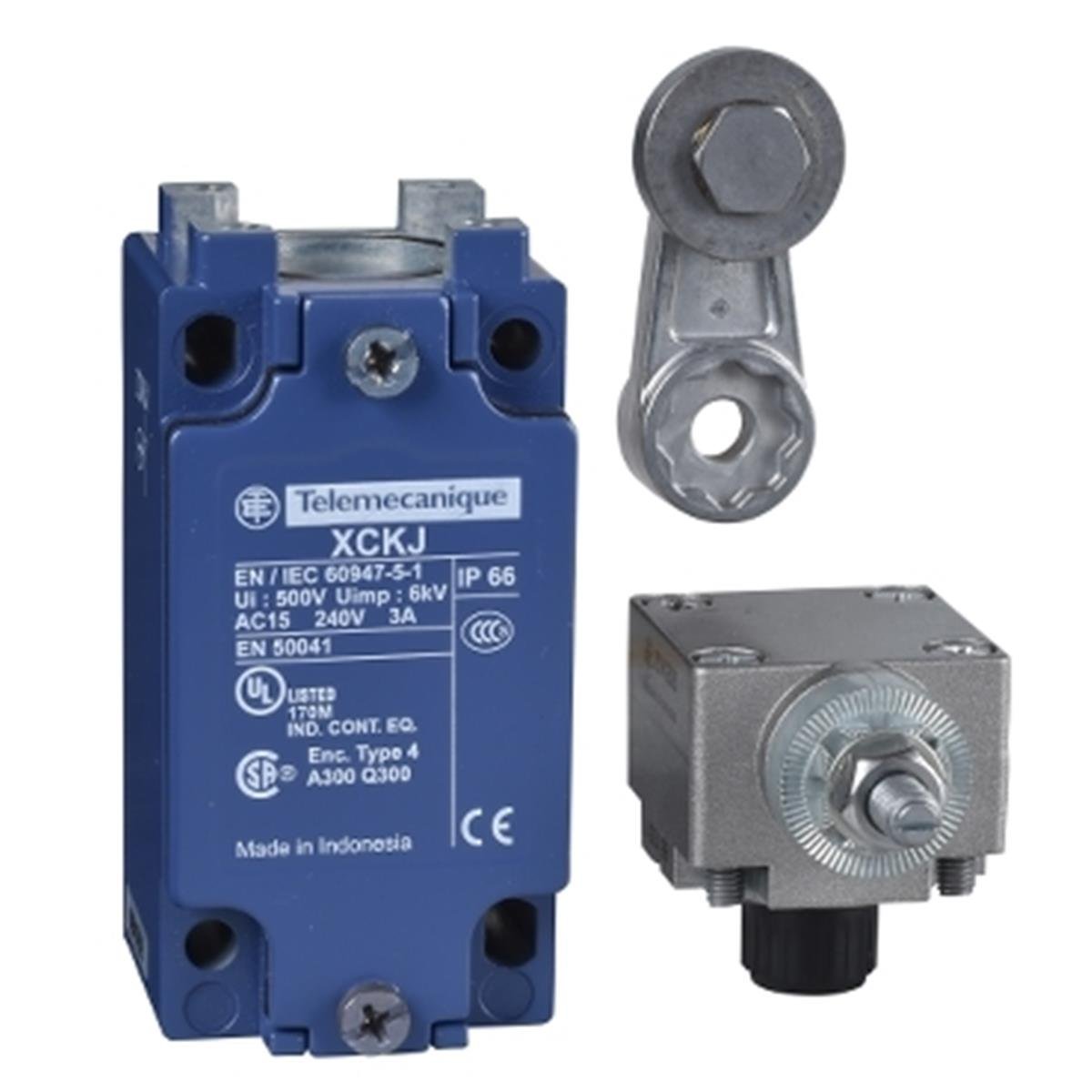

Telemecanique Limit switches XC Standard |
| seri adı |
Standart biçim |
| Ürün ya da bileşen tipi |
Limit anahtarı |
| Ürün grubu |
XCKJ |
| sensör tasarımı |
Biçim A 'e uygunCENELEC EN 50041 |
| gövde tipi |
Sabit |
| başlık tipi |
Döner başlık |
| malzeme |
Metal |
| gövde malzemesi |
Zamak |
| başlık malzemesi |
Zamak |
| Sabitleme Modu |
Gövdeyle |
| çalışma başlığının hareketi |
Döner |
| operatörün tipi |
Yaylı dönüş makara manivelası metal |
| yaklaşım tipi |
Yanal yaklaşım, 1 veya 2 programlanabilir yön |
| kablo girişi |
Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm |
| kutupların sayısı |
2 |
| kontak tipi ve düzenleme |
1 NK + 1 NA |
| kontak işlemi |
Ani hareketli |
Tamamlayıcı
| anahtar çalıştırma |
30° kam aracılığıyla |
| elektrikli bağlantı |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² |
| kontak yalıtım biçimi |
Zb |
| adımların sayısı |
1 |
| pozitif açıklık |
Ile |
| pozitif açıklık minimum torku |
0,5 N.m |
| minimum açma torku |
0,25 N.m |
| maksimum çalıştırma hızı |
1,5 m/s |
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 ek A
0,27 A -de 250 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım |
10 A |
| [Ui] nominal yalıtım voltajı |
300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14 |
| maximum resistance across terminals |
25 MOhm 'e uygunIEC 60255-7 kategori 3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1 |
| kisa devre korumasi |
10 A kartuş sigorta, tip gG |
| elektrik dayanıklılığı |
5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Mekanik dayanıklılık |
30000000 cycles |
| Genişlik |
40 mm |
| Yükseklik |
77 mm |
| Derinlik |
44 mm |
| Ürün ağırlığı |
0,49 kg |
| terminallerin açıklaması ISO n°1 |
(13-14)NO
(21-22)NC |
Ortam
| darbe dayanımı |
50 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci |
25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| IP koruma derecesi |
IP66 'e uygunIEC 60529 |
| IK koruma derecesi |
IK07 'e uygunEN 50102 |
| aşırı gerilim kategorisi |
Sınıf I 'e uygunIEC 61140
Sınıf I 'e uygunNF C 20-030 |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…70 °C |
| koruyucu bakım |
TH |
| Ürün sertifikaları |
UL
CCC
CSA |
| Standartlar |
CENELEC EN 50041
EN 60204-1
EN 60947-5-1
CSA C22.2 No 14
IEC 60204-1
UL 508
IEC 60947-5-1 |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
502,0 g |
| Paket 1 Yükseklik |
4,5 cm |
| Paket 1 genişliği |
7 cm |
| Paket 1 Uzunluk |
13 cm |
| Birim paket türü 2 |
PAL |
| Paketteki birim sayısı 2 |
288 |
| Paket 2 Ağırlığı |
155,748 kg |
| Paket 2 Yükseklik |
77 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
