Teknik Özellikler
Ana
| Ürün serisi |

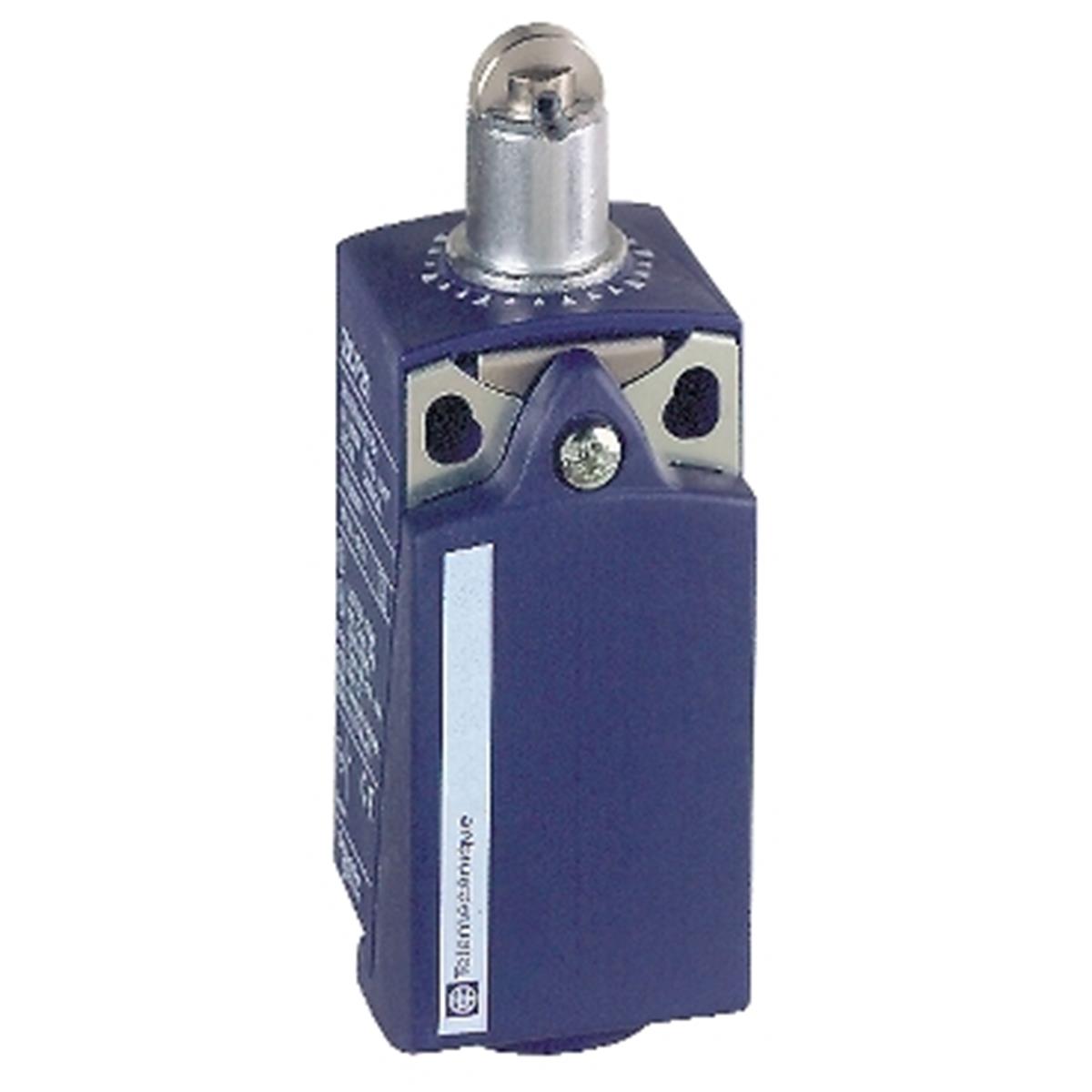

Telemecanique Limit switches XC Standard |
| seri adı |
Standart biçim |
| Ürün ya da bileşen tipi |
Limit anahtarı |
| Ürün grubu |
XCKP |
| sensör tasarımı |
Kompakt biçimli C 'e uygunCENELEC EN 50047 |
| gövde tipi |
Sabit |
| başlık tipi |
Pim başlığı |
| malzeme |
Plastik |
| gövde malzemesi |
Plastik |
| başlık malzemesi |
Zamak |
| Sabitleme Modu |
Gövdeyle |
| çalışma başlığının hareketi |
Lineer |
| operatörün tipi |
Yaylı dönüş makara pimi metal |
| yaklaşım tipi |
Yanal yaklaşım, 2 yön |
| kutupların sayısı |
2 |
| kontak tipi ve düzenleme |
1 NK + 1 NA |
| kontak işlemi |
Ani hareketli |
Tamamlayıcı
| anahtar çalıştırma |
30° kam aracılığıyla |
| elektrikli bağlantı |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² |
| kablo girişi |
M16 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 4…8 mm |
| kontak yalıtım biçimi |
Zb |
| pozitif açıklık |
Ile |
| pozitif açıklık minimum gücü |
36 N |
| minimum açma gücü |
12 N |
| maksimum çalıştırma hızı |
0,5 m/s |
| tekrarlama doğruluğu |
Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile |
| kontak kodu gösterimi |
A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A
Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A |
| [Ui] nominal yalıtım voltajı |
300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14 |
| maximum resistance across terminals |
25 MOhm 'e uygunIEC 60255-7 kategori 3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1 |
| kisa devre korumasi |
10 A kartuş sigorta, tip gG |
| elektrik dayanıklılığı |
5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Mekanik dayanıklılık |
10000000 cycles |
| Genişlik |
31 mm |
| Yükseklik |
65 mm |
| Derinlik |
30 mm |
| Ürün ağırlığı |
0,095 kg |
| terminallerin açıklaması ISO n°1 |
(21-22)NC
(13-14)NO |
Ortam
| darbe dayanımı |
50 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci |
25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| IP koruma derecesi |
IP66 'e uygunIEC 60529
IP67 'e uygunIEC 60529 |
| IK koruma derecesi |
IK04 'e uygunEN 50102 |
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf II 'e uygunIEC 61140
Sınıf II 'e uygunNF C 20-030 |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…70 °C |
| koruyucu bakım |
TC |
| Ürün sertifikaları |
CCC
CSA
UL |
| Standartlar |
EN 60204-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14
EN 60947-5-1
IEC 60204-1 |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
79,0 g |
| Paket 1 Yükseklik |
3 cm |
| Paket 1 genişliği |
3,6 cm |
| Paket 1 Uzunluk |
9,2 cm |
| Birim paket türü 2 |
S02 |
| Paketteki birim sayısı 2 |
77 |
| Paket 2 Ağırlığı |
6,45 kg |
| Paket 2 Yükseklik |
15 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
