Teknik Özellikler
Ana
| Ürün ya da bileşen tipi |

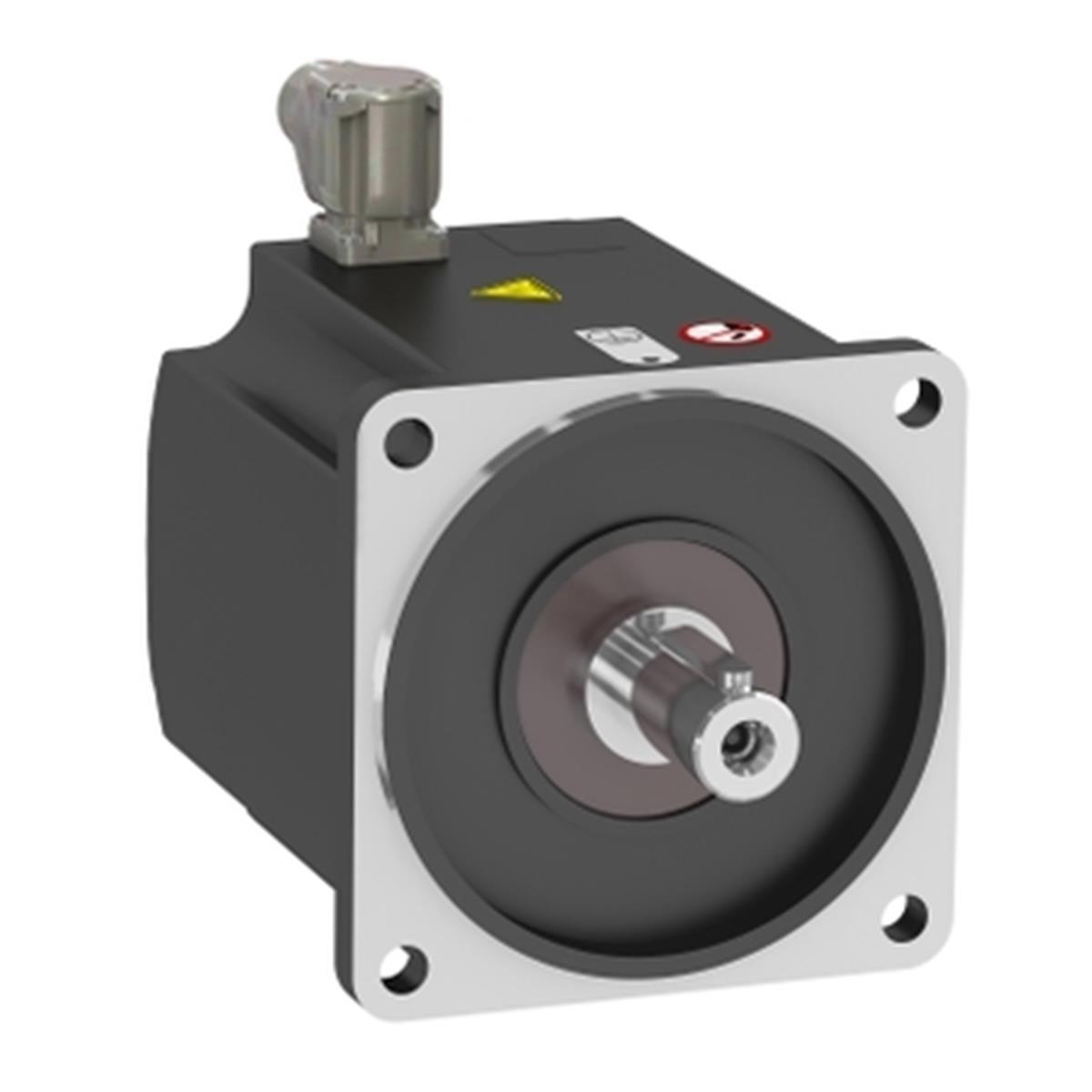

Synchronous motor |
| Ürün grubu |
BMP |
| maksimum mekanik hız |
3600 rpm |
| nominal çıkış gücü |
3000 W ATV32 -de 3 kW 400 V trifaze
3000 W ATV32 -de 4 kW 400 V trifaze
2200 W ATV32 -de 2,2 kW 200 V monofaze
3000 W ATV320 -de 3 kW 400 V trifaze
3000 W ATV320 -de 4 kW 400 V trifaze
2200 W ATV320 -de 2,2 kW 200 V monofaze |
| nominal tork |
14,01 N.m ATV32 -de 2,2 kW 200 V monofaze
9,55 N.m ATV32 -de 3 kW 400 V trifaze
9,55 N.m ATV32 -de 4 kW 400 V trifaze
14,01 N.m ATV320 -de 2,2 kW 200 V monofaze
9,55 N.m ATV320 -de 3 kW 400 V trifaze
9,55 N.m ATV320 -de 4 kW 400 V trifaze |
| nominal hız |
1500 rpm ATV32 -de 2,2 kW 200 V monofaze
3000 rpm ATV32 -de 3 kW 400 V trifaze
3000 rpm ATV32 -de 4 kW 400 V trifaze
1500 rpm ATV320 -de 2,2 kW 200 V monofaze
3000 rpm ATV320 -de 3 kW 400 V trifaze
3000 rpm ATV320 -de 4 kW 400 V trifaze |
| ürün uyumluluğu |
Hız kontrol cihazı ATV32 -de 2,2 kW 200 V monofaze
Hız kontrol cihazı ATV32 -de 3 kW 400 V trifaze
Hız kontrol cihazı ATV32 -de 4 kW 400 V trifaze
Hız kontrol cihazı ATV320 -de 2,2 kW 200...240 V monofaze
Hız kontrol cihazı ATV320 -de 3 kW 380...500 V trifaze
Hız kontrol cihazı ATV320 -de 4 kW 380...500 V trifaze |
| şaft ucu |
Kilitli |
| IP koruma derecesi |
IP65 standart
IP67 IP67 kiti ile |
| frenleme |
Olmadan |
| montaj desteği |
Uluslararası standart flanş |
| elektrikli bağlantı |
Rotatable right-angled connector |
Tamamlayıcı
| seri uyumluluğu |
Altivar Machine ATV320
Altivar 32 |
| [Us] nominal besleme gerilimi |
480 V |
| fazların ağ sayısı |
Trifaze |
| maksimum akım Irms |
16,5 A ATV32 -de 2,2 kW 200 V monofaze
10,7 A ATV32 -de 3 kW 400 V trifaze
14,3 A ATV32 -de 4 kW 400 V trifaze
16,5 A ATV320 -de 2,2 kW 200 V monofaze
10,7 A ATV320 -de 3 kW 400 V trifaze
14,3 A ATV320 -de 4 kW 400 V trifaze |
| nominal operating frequency |
125 Hz ATV32 -de 2,2 kW 200 V monofaze
250 Hz ATV32 -de 3 kW 400 V trifaze
250 Hz ATV32 -de 4 kW 400 V trifaze
125 Hz ATV320 -de 2,2 kW 200 V monofaze
250 Hz ATV320 -de 3 kW 400 V trifaze
250 Hz ATV320 -de 4 kW 400 V trifaze |
| minimum operating frequency |
13 Hz ATV32 -de 2,2 kW 200 V monofaze
25 Hz ATV32 -de 3 kW 400 V trifaze
25 Hz ATV32 -de 4 kW 400 V trifaze
13 Hz ATV320 -de 2,2 kW 200 V monofaze
25 Hz ATV320 -de 3 kW 400 V trifaze
25 Hz ATV320 -de 4 kW 400 V trifaze |
| maksimum çalışma frekansı |
150 Hz ATV32 -de 2,2 kW 200 V monofaze
300 Hz ATV32 -de 3 kW 400 V trifaze
300 Hz ATV32 -de 4 kW 400 V trifaze
150 Hz ATV320 -de 2,2 kW 200 V monofaze
300 Hz ATV320 -de 3 kW 400 V trifaze
300 Hz ATV320 -de 4 kW 400 V trifaze |
| şaft çapı |
24 mm |
| şaft uzunluğu |
50 mm |
| anahtar genişliği |
8 mm |
| motor flanş boyutu |
140 mm |
| tork sabiti |
1,48 N.m/A -de 40 °C |
| motor kutuplarının sayısı |
5 |
| motor yığını sayısı |
2 |
| rotor ataleti |
32 kg.cm² |
| stator direnci |
0,34 Ohm -de 40 °C |
| stator endüktansı |
4,23 mH for q-axis winding -de 40 °C
3,78 mH for d-axis winding -de 40 °C |
| maksimum radyal güç Fr |
2240 N -de 1000 rpm
1780 N -de 2000 rpm
1550 N -de 3000 rpm |
| maksimum eksenel güç Fa |
0,2 x Fr |
| soğutmanın tipi |
Doğal konveksiyon |
| uzunluk |
192 mm |
| ortalama bilezik çapı |
130 mm |
| ortalama bilezik derinliği |
3,5 mm |
| montaj deliklerinin sayısı |
4 |
| montaj delik çapı |
11 mm |
| montaj deliklerinin dairesel çapı |
165 mm |
| Ürün ağırlığı |
12 kg |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
13,636 kg |
| Paket 1 Yükseklik |
20 cm |
| Paket 1 genişliği |
26 cm |
| Paket 1 Uzunluk |
59 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
4 |
| Paket 2 Ağırlığı |
63,044 kg |
| Paket 2 Yükseklik |
77 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
